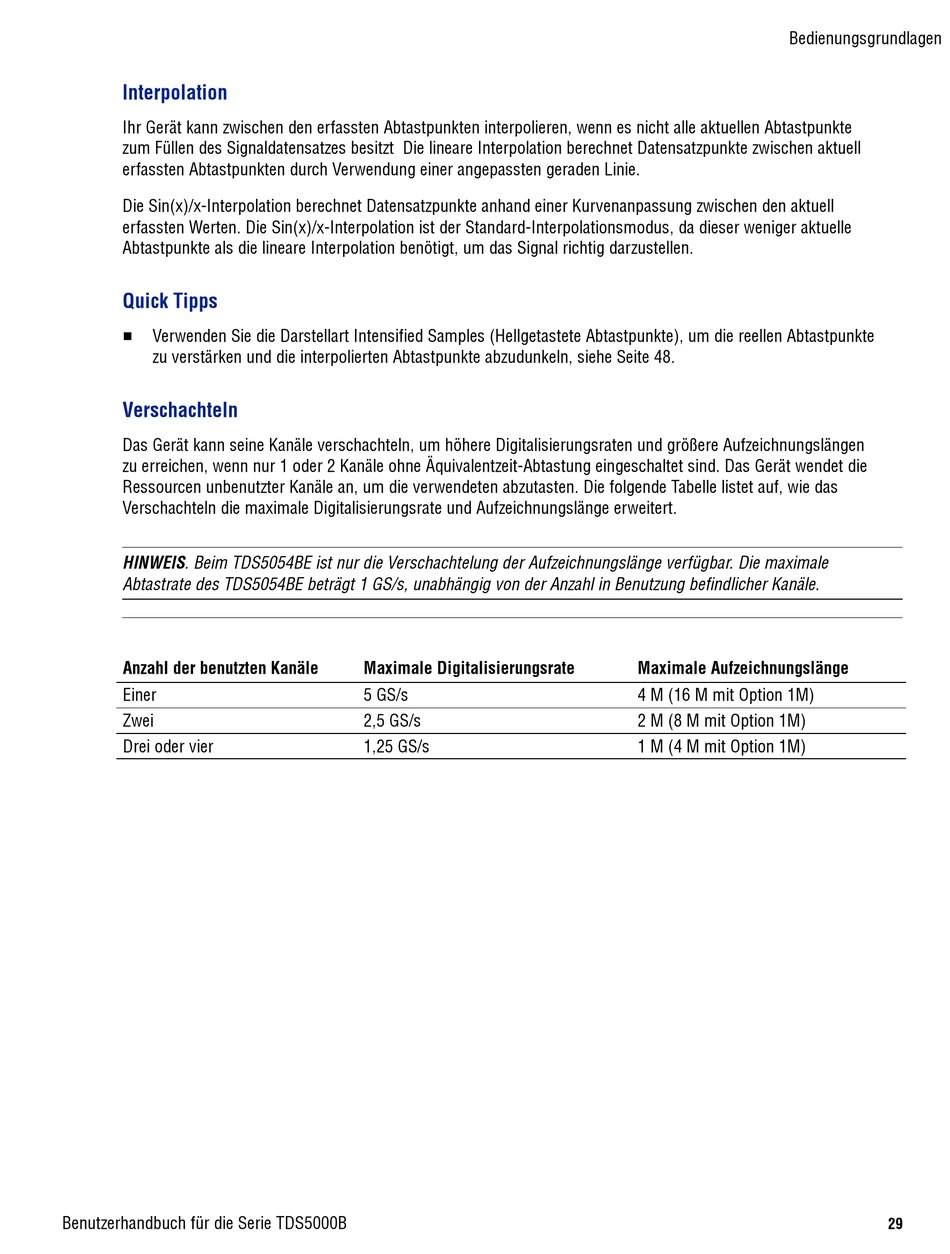

Interpolation

Ihr Gerät kann zwischen den erfassten Abtastpunkten interpolieren, wenn es nicht alle aktuellen Abtastpunkte
zum Füllen des Signaldatensatzes besitzt Die lineare Interpolation berechnet Datensatzpunkte zwischen aktuell
erfassten Abtastpunkten durch Verwendung einer angepassten geraden Linie.
Die Sin(x)/x-Interpolation berechnet Datensatzpunkte anhand einer Kurvenanpassung zwischen den aktuell
erfassten Werten. Die Sin(x)/x-Interpolation ist der Standard-Interpolationsmodus, da dieser weniger aktuelle
Abtastpunkte als die lineare Interpolation benötigt, um das Signal richtig darzustellen.
Quick Tipps
H
Verwenden Sie die Darstellart Intensified Samples (Hellgetastete Abtastpunkte), um die reellen Abtastpunkte
zu verstärken und die interpolierten Abtastpunkte abzudunkeln, siehe Seite 48.

Verschachteln

Das Gerät kann seine Kanäle verschachteln, um höhere Digitalisierungsraten und größere Aufzeichnungslängen
zu erreichen, wenn nur 1 oder 2 Kanäle ohne Äquivalentzeit-Abtastung eingeschaltet sind. Das Gerät wendet die
Ressourcen unbenutzter Kanäle an, um die verwendeten abzutasten. Die folgende Tabelle listet auf, wie das
Verschachteln die maximale Digitalisierungsrate und Aufzeichnungslänge erweitert.
HINWEIS. Beim TDS5054BE ist nur die Verschachtelung der Aufzeichnungslänge verfügbar. Die maximale
Abtastrate des TDS5054BE beträgt 1 GS/s, unabhängig von der Anzahl in Benutzung befindlicher Kanäle.
Anzahl der benutzten Kanäle
Einer
Zwei
Drei oder vier
Benutzerhandbuch für die Serie TDS5000B
Maximale Digitalisierungsrate
5 GS/s
2,5 GS/s
1,25 GS/s
Bedienungsgrundlagen
Maximale Aufzeichnungslänge
4 M (16 M mit Option 1M)
2 M (8 M mit Option 1M)
1 M (4 M mit Option 1M)
