Bedienungsgrundlagen

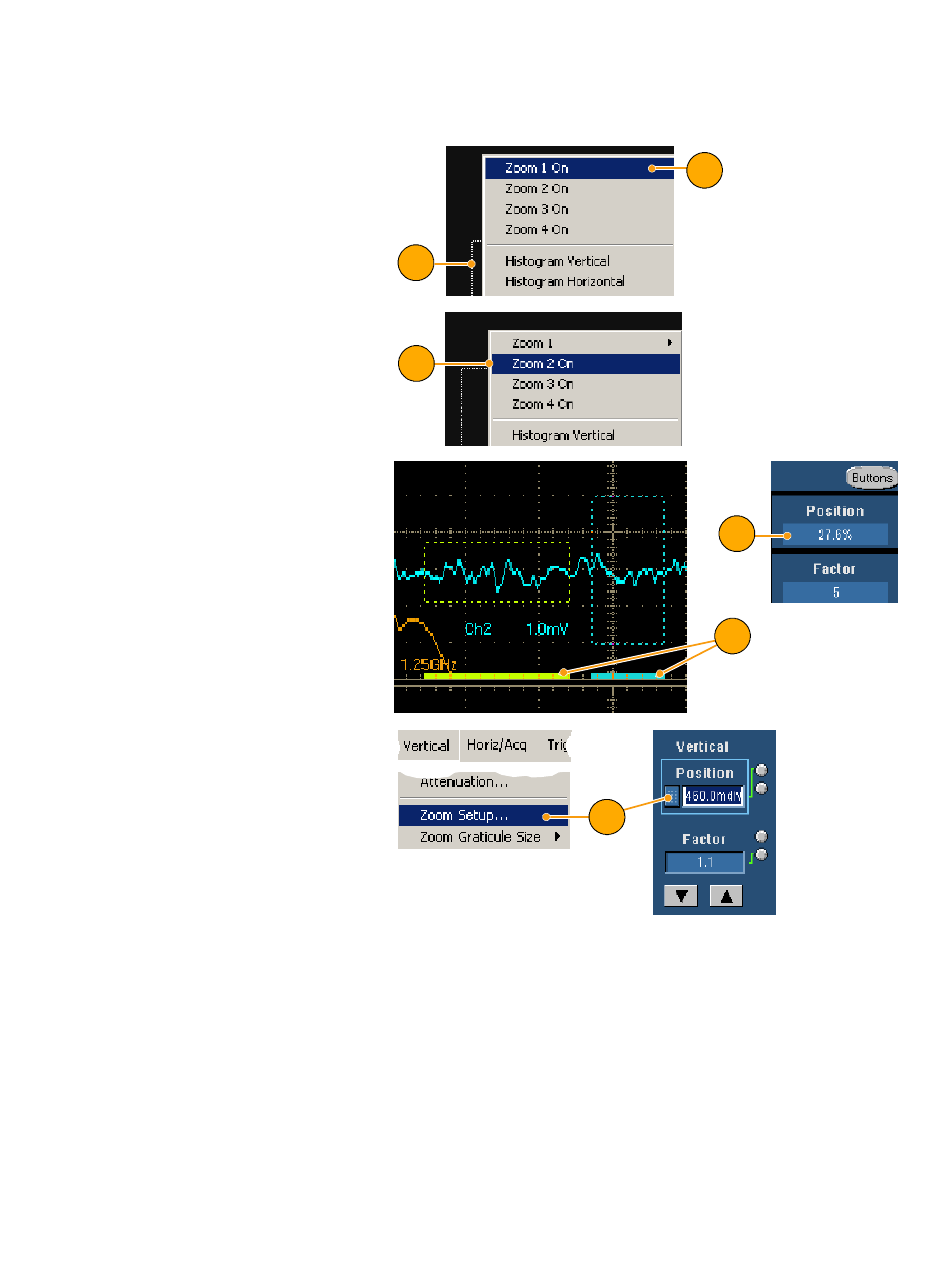

Zoomen in mehreren Bereichen

Um mehrere Bereiche in einem Datensatz gleichzeitig anzuzeigen und zu vergleichen, gehen Sie wie folgt vor:
1. Klicken Sie auf den Bereich des
Signals, den Sie zoomen möchten
und markieren Sie ihn mit der
Maus.
2. Wählen Sie Zoom 1 On (Zoom 1 Ein).
3. Klicken Sie auf den Bereich des
Signals, den Sie zoomen
möchten, markieren Sie ihn mit
der Maus, und wählen Sie dann
Zoom 2 On (Zoom 2 Ein).
4. Um den gezoomten Bereich
horizontal zu markieren, klicken
Sie unter dem Zoomfeld auf
Horizontal Marker (Horizontale
Markierung).
5. Mit den Multifunktionsknöpfen
stellen Sie die horizontale Position
und den Faktor des ausgewählten
Zoombereichs ein.
6. Um den gezoomten Bereich
vertikal einzustellen, wählen Sie
Vertical > Zoom Setup...
(Vertikal > Zoom-Setup...), und
verwenden Sie dann die
Multifunktionsknöpfe, um die
vertikale Position und den Faktor
einzustellen.
60
1
3
2
5
4
6
Benutzerhandbuch für die Serie TDS5000B
