Bedienungsgrundlagen

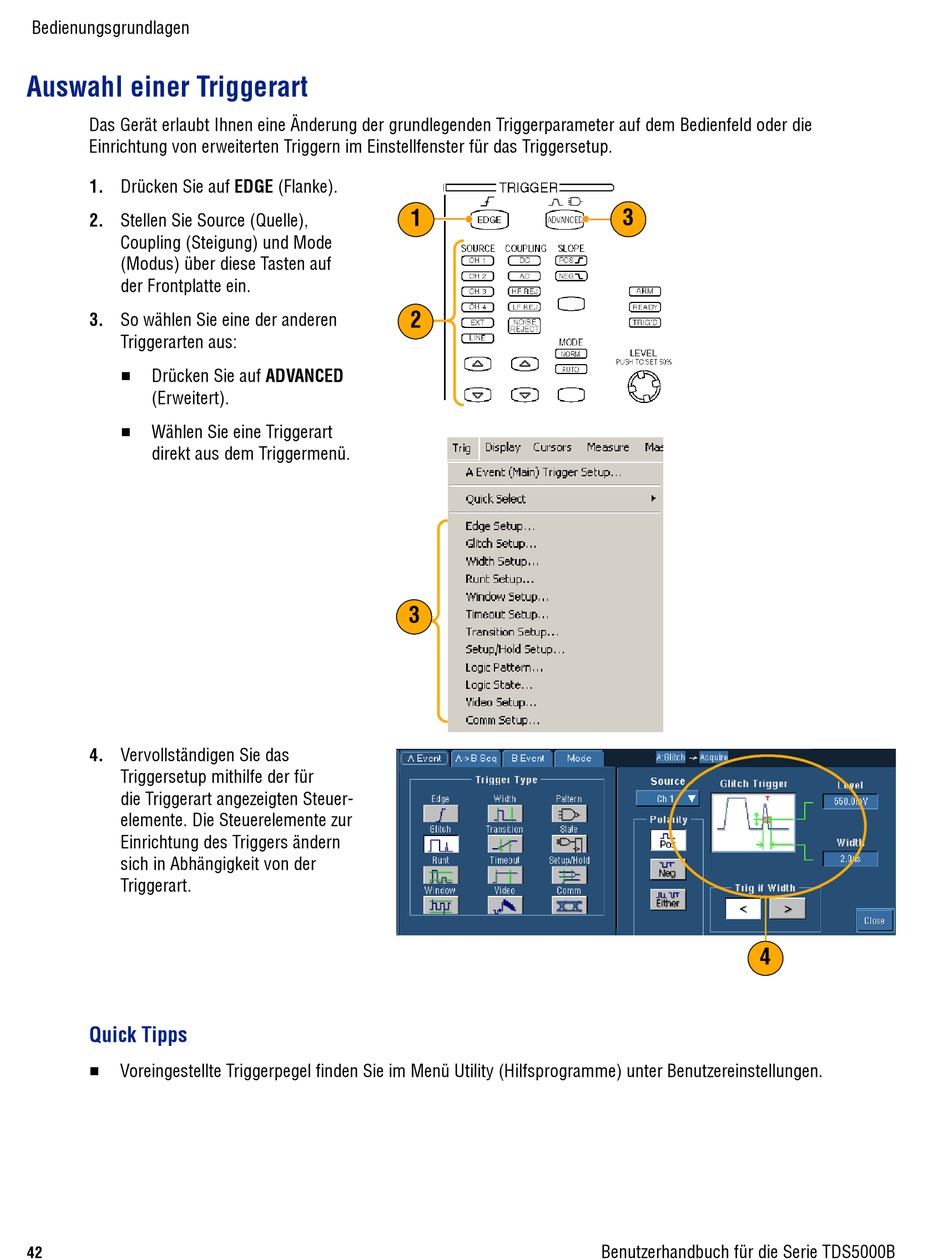

Auswahl einer Triggerart

Das Gerät erlaubt Ihnen eine Änderung der grundlegenden Triggerparameter auf dem Bedienfeld oder die
Einrichtung von erweiterten Triggern im Einstellfenster für das Triggersetup.
1. Drücken Sie auf EDGE (Flanke).
2. Stellen Sie Source (Quelle),
Coupling (Steigung) und Mode
(Modus) über diese Tasten auf
der Frontplatte ein.
3. So wählen Sie eine der anderen
Triggerarten aus:
H
Drücken Sie auf ADVANCED
(Erweitert).
H
Wählen Sie eine Triggerart
direkt aus dem Triggermenü.
4. Vervollständigen Sie das
Triggersetup mithilfe der für
die Triggerart angezeigten Steuer-
elemente. Die Steuerelemente zur
Einrichtung des Triggers ändern
sich in Abhängigkeit von der
Triggerart.
Quick Tipps
H
Voreingestellte Triggerpegel finden Sie im Menü Utility (Hilfsprogramme) unter Benutzereinstellungen.
42
1
2
3
3
4
Benutzerhandbuch für die Serie TDS5000B
