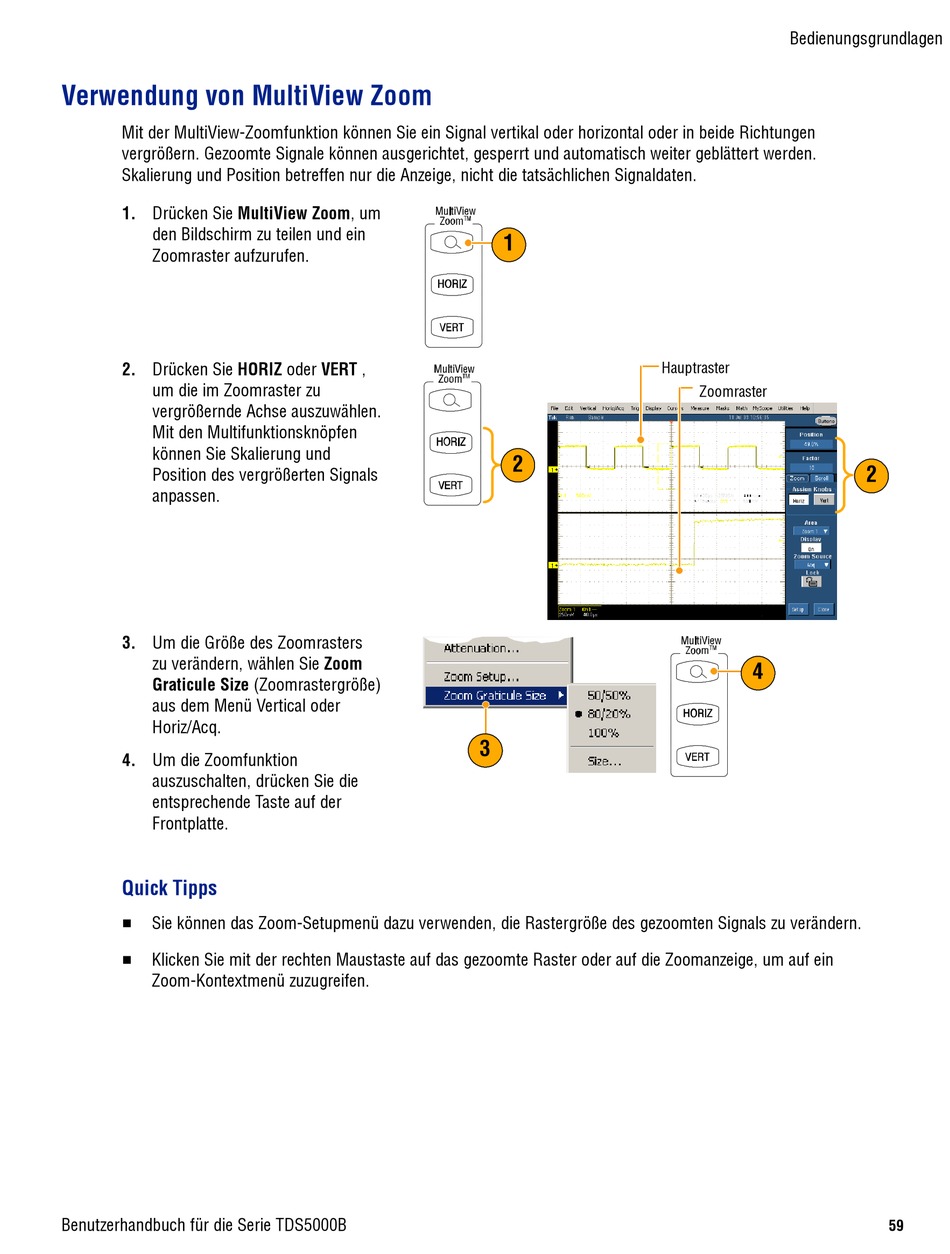

Verwendung von MultiView Zoom

Mit der MultiView-Zoomfunktion können Sie ein Signal vertikal oder horizontal oder in beide Richtungen
vergrößern. Gezoomte Signale können ausgerichtet, gesperrt und automatisch weiter geblättert werden.
Skalierung und Position betreffen nur die Anzeige, nicht die tatsächlichen Signaldaten.
1. Drücken Sie MultiView Zoom, um
den Bildschirm zu teilen und ein
Zoomraster aufzurufen.
2. Drücken Sie HORIZ oder VERT ,
um die im Zoomraster zu
vergrößernde Achse auszuwählen.
Mit den Multifunktionsknöpfen
können Sie Skalierung und
Position des vergrößerten Signals
anpassen.
3. Um die Größe des Zoomrasters
zu verändern, wählen Sie Zoom
Graticule Size (Zoomrastergröße)
aus dem Menü Vertical oder
Horiz/Acq.
4. Um die Zoomfunktion
auszuschalten, drücken Sie die
entsprechende Taste auf der
Frontplatte.
Quick Tipps
H
Sie können das Zoom-Setupmenü dazu verwenden, die Rastergröße des gezoomten Signals zu verändern.
H
Klicken Sie mit der rechten Maustaste auf das gezoomte Raster oder auf die Zoomanzeige, um auf ein
Zoom-Kontextmenü zuzugreifen.
