Bedienungsgrundlagen

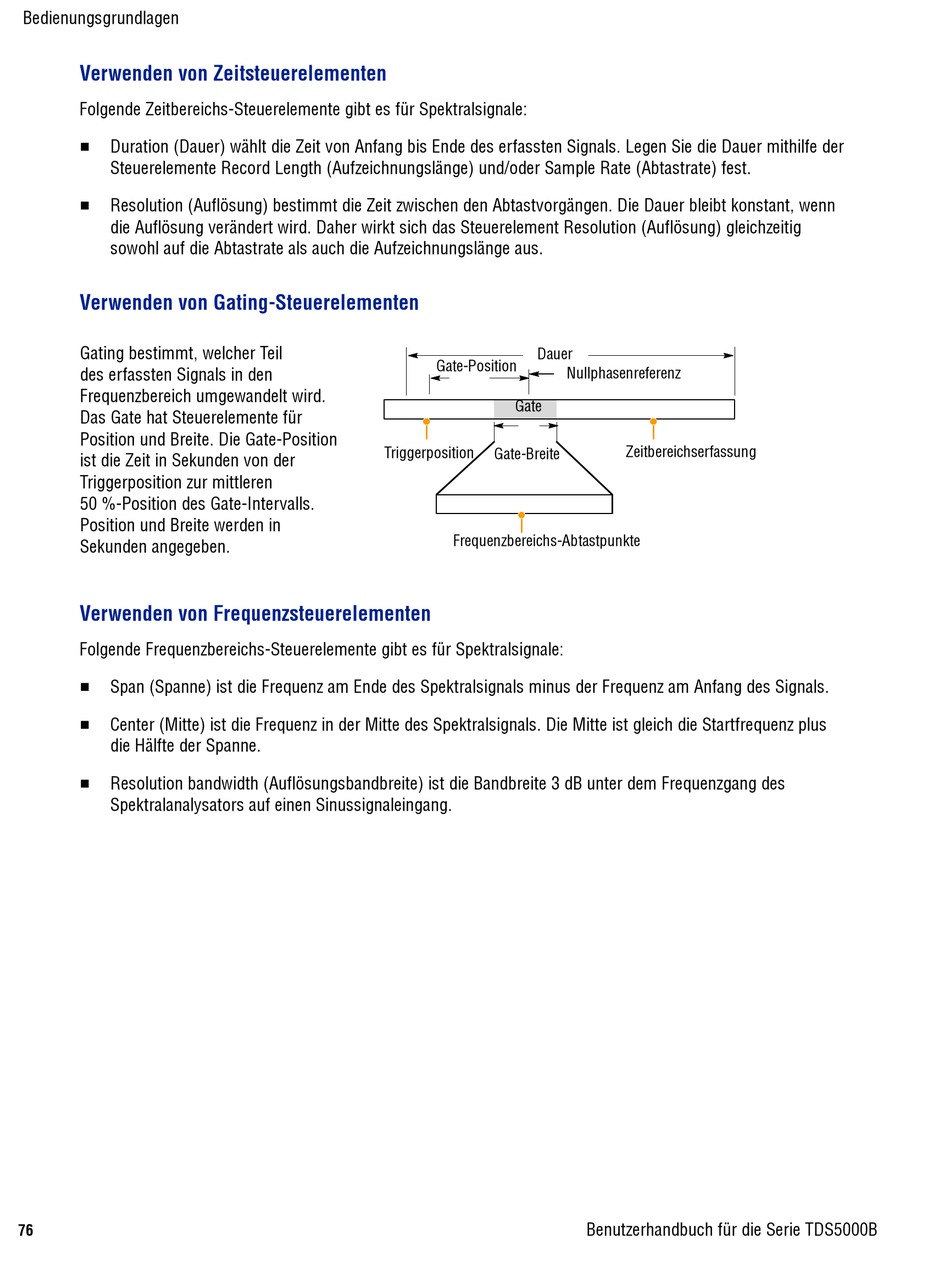

Verwenden von Zeitsteuerelementen

Folgende Zeitbereichs-Steuerelemente gibt es für Spektralsignale:
H
Duration (Dauer) wählt die Zeit von Anfang bis Ende des erfassten Signals. Legen Sie die Dauer mithilfe der
Steuerelemente Record Length (Aufzeichnungslänge) und/oder Sample Rate (Abtastrate) fest.
H
Resolution (Auflösung) bestimmt die Zeit zwischen den Abtastvorgängen. Die Dauer bleibt konstant, wenn
die Auflösung verändert wird. Daher wirkt sich das Steuerelement Resolution (Auflösung) gleichzeitig
sowohl auf die Abtastrate als auch die Aufzeichnungslänge aus.

Verwenden von Gating-Steuerelementen

Gating bestimmt, welcher Teil
des erfassten Signals in den
Frequenzbereich umgewandelt wird.
Das Gate hat Steuerelemente für
Position und Breite. Die Gate-Position
ist die Zeit in Sekunden von der
Triggerposition zur mittleren
50 %-Position des Gate-Intervalls.
Position und Breite werden in
Sekunden angegeben.

Verwenden von Frequenzsteuerelementen

Folgende Frequenzbereichs-Steuerelemente gibt es für Spektralsignale:
H
Span (Spanne) ist die Frequenz am Ende des Spektralsignals minus der Frequenz am Anfang des Signals.
H
Center (Mitte) ist die Frequenz in der Mitte des Spektralsignals. Die Mitte ist gleich die Startfrequenz plus
die Hälfte der Spanne.
H
Resolution bandwidth (Auflösungsbandbreite) ist die Bandbreite 3 dB unter dem Frequenzgang des
Spektralanalysators auf einen Sinussignaleingang.
76
Dauer
Gate-Position
Gate
Triggerposition
Gate-Breite
Frequenzbereichs-Abtastpunkte
Nullphasenreferenz
Zeitbereichserfassung
Benutzerhandbuch für die Serie TDS5000B
