Bedienungsgrundlagen

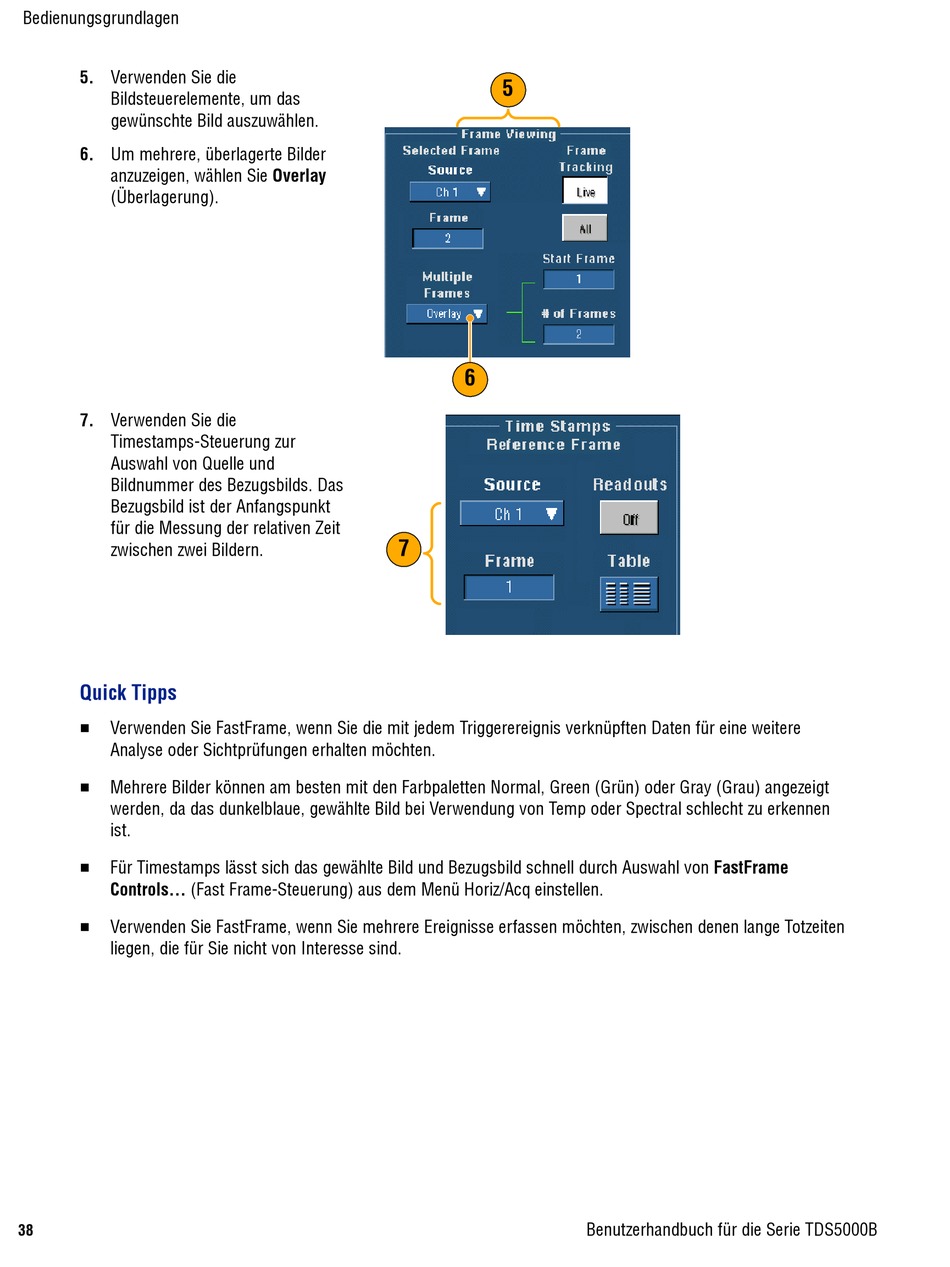

5. Verwenden Sie die
Bildsteuerelemente, um das
gewünschte Bild auszuwählen.
6. Um mehrere, überlagerte Bilder
anzuzeigen, wählen Sie Overlay
(Überlagerung).
7. Verwenden Sie die
Timestamps-Steuerung zur
Auswahl von Quelle und
Bildnummer des Bezugsbilds. Das
Bezugsbild ist der Anfangspunkt
für die Messung der relativen Zeit
zwischen zwei Bildern.
Quick Tipps
H
Verwenden Sie FastFrame, wenn Sie die mit jedem Triggerereignis verknüpften Daten für eine weitere
Analyse oder Sichtprüfungen erhalten möchten.
H
Mehrere Bilder können am besten mit den Farbpaletten Normal, Green (Grün) oder Gray (Grau) angezeigt
werden, da das dunkelblaue, gewählte Bild bei Verwendung von Temp oder Spectral schlecht zu erkennen
ist.
H
Für Timestamps lässt sich das gewählte Bild und Bezugsbild schnell durch Auswahl von FastFrame
Controls... (Fast Frame-Steuerung) aus dem Menü Horiz/Acq einstellen.
H
Verwenden Sie FastFrame, wenn Sie mehrere Ereignisse erfassen möchten, zwischen denen lange Totzeiten
liegen, die für Sie nicht von Interesse sind.
