Quick Tipps
H
Im Rollmodus sind Messungen erst dann verfügbar, wenn die Erfassung gestoppt wurde.
H
Klicken Sie zum Hinzufügen von Messungen mit der rechten Maustaste auf den Signalhandgriff, und wählen
Sie Add Measurement (Messung hinzufügen).
H
Klicken Sie zum Entfernen einer Messung mit der rechten Maustaste auf diese Messanzeige, und wählen
Sie Remove (Entfernen).
H
Klicken Sie zum Entfernen aller Messungen mit der rechten Maustaste auf eine beliebige Messanzeige, und
wählen Sie Remove All (Alle entfernen).

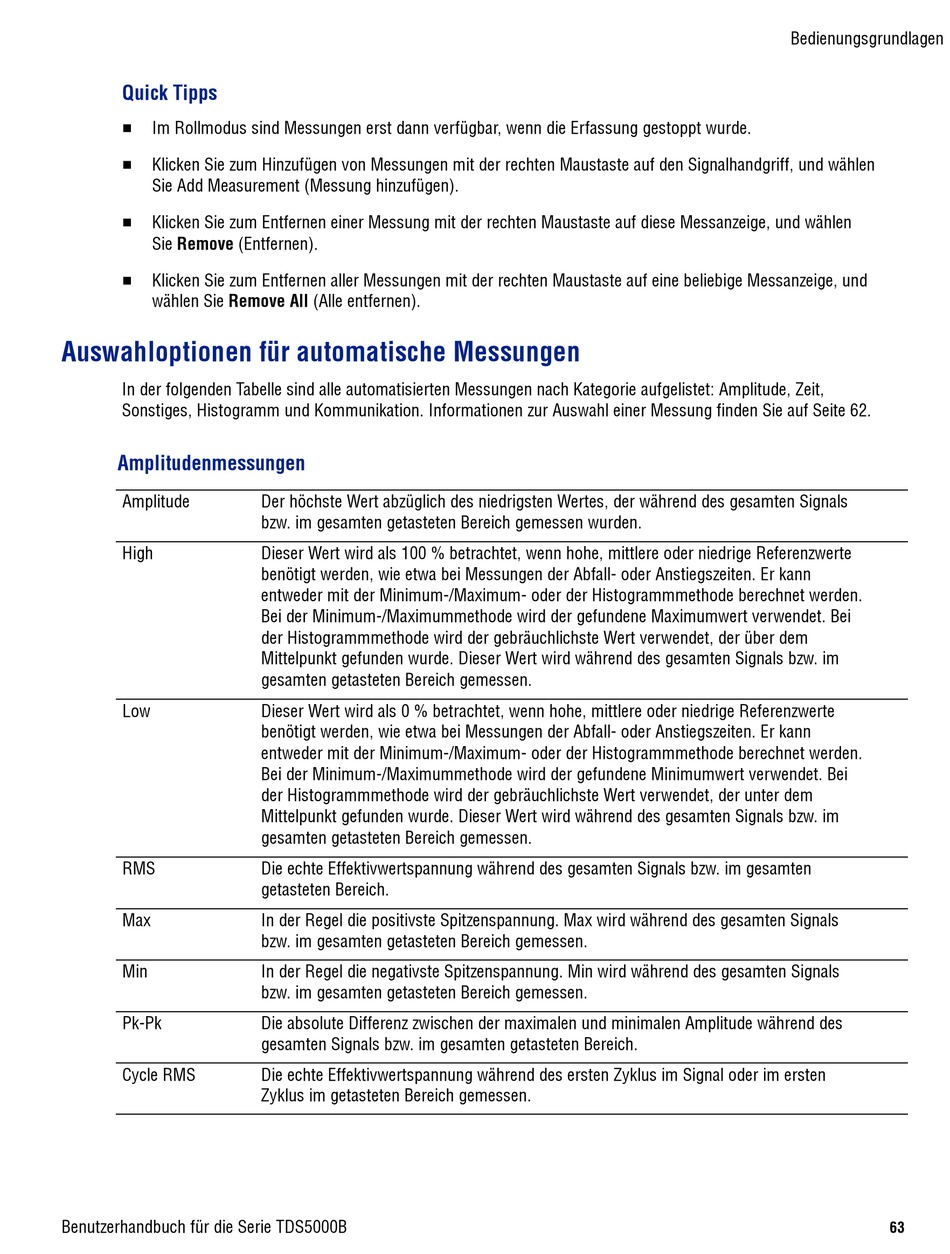

Auswahloptionen für automatische Messungen
In der folgenden Tabelle sind alle automatisierten Messungen nach Kategorie aufgelistet: Amplitude, Zeit,
Sonstiges, Histogramm und Kommunikation. Informationen zur Auswahl einer Messung finden Sie auf Seite 62.

Amplitudenmessungen

Amplitude
High
Low
RMS
Max
Min
Pk-Pk
Cycle RMS
Benutzerhandbuch für die Serie TDS5000B
Der höchste Wert abzüglich des niedrigsten Wertes, der während des gesamten Signals
bzw. im gesamten getasteten Bereich gemessen wurden.
Dieser Wert wird als 100 % betrachtet, wenn hohe, mittlere oder niedrige Referenzwerte
benötigt werden, wie etwa bei Messungen der Abfall- oder Anstiegszeiten. Er kann
entweder mit der Minimum-/Maximum- oder der Histogrammmethode berechnet werden.
Bei der Minimum-/Maximummethode wird der gefundene Maximumwert verwendet. Bei
der Histogrammmethode wird der gebräuchlichste Wert verwendet, der über dem
Mittelpunkt gefunden wurde. Dieser Wert wird während des gesamten Signals bzw. im
gesamten getasteten Bereich gemessen.
Dieser Wert wird als 0 % betrachtet, wenn hohe, mittlere oder niedrige Referenzwerte
benötigt werden, wie etwa bei Messungen der Abfall- oder Anstiegszeiten. Er kann
entweder mit der Minimum-/Maximum- oder der Histogrammmethode berechnet werden.
Bei der Minimum-/Maximummethode wird der gefundene Minimumwert verwendet. Bei
der Histogrammmethode wird der gebräuchlichste Wert verwendet, der unter dem
Mittelpunkt gefunden wurde. Dieser Wert wird während des gesamten Signals bzw. im
gesamten getasteten Bereich gemessen.
Die echte Effektivwertspannung während des gesamten Signals bzw. im gesamten
getasteten Bereich.
In der Regel die positivste Spitzenspannung. Max wird während des gesamten Signals
bzw. im gesamten getasteten Bereich gemessen.
In der Regel die negativste Spitzenspannung. Min wird während des gesamten Signals
bzw. im gesamten getasteten Bereich gemessen.
Die absolute Differenz zwischen der maximalen und minimalen Amplitude während des
gesamten Signals bzw. im gesamten getasteten Bereich.
Die echte Effektivwertspannung während des ersten Zyklus im Signal oder im ersten
Zyklus im getasteten Bereich gemessen.
Bedienungsgrundlagen
63
