Anwendungsbeispiele

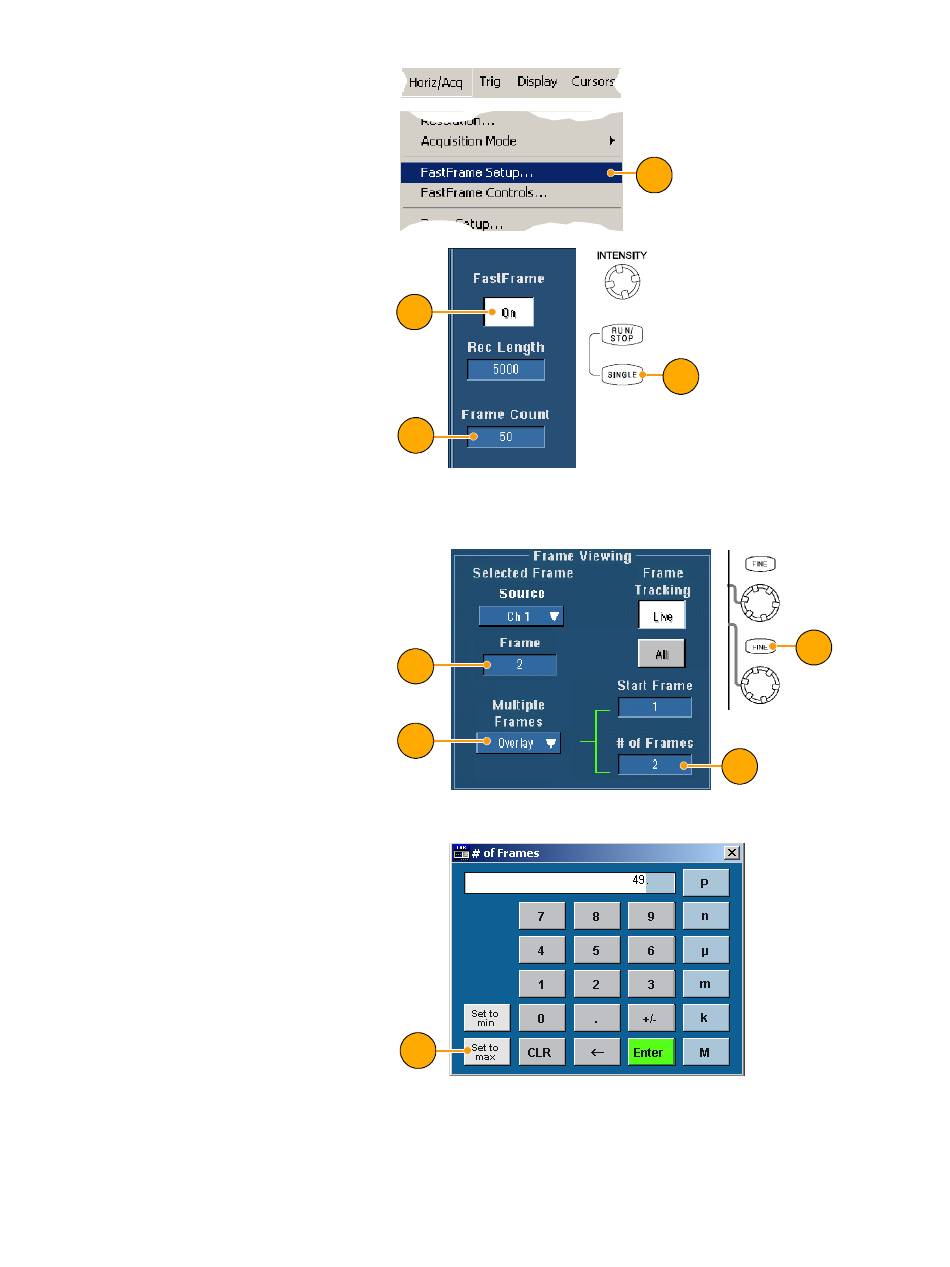

4. Wählen Sie FastFrame Setup...
(FastFrame-Setup...)
5. Stellen Sie Frame Count auf 50
ein.
6. Klicken Sie unter FastFrame auf
On (Ein).
7. Drücken Sie Single (Einzeln), um
einen Satz von 50 Ereignissen zu
erfassen. Wenn das Oszilloskop
die Erfassung abgeschlossen hat,
erlöschen alle Triggerstatus-
leuchten, und die Anzahl der
angegebenen Erfassungen wird
über dem Raster angezeigt.
8. Klicken Sie auf Frame (Bild), und
blättern Sie dann mit dem
Multifunktionsknopf durch die
Bilder.
9. Drücken Sie auf Fine (Fein), um
jeweils ein Bild weiterzublättern.
10. Wählen Sie Overlay
(Überlagerung).
11. Klicken Sie auf # of Frames
(Bildanzahl) und dann auf das
Tastatursymbol.
12. Klicken Sie auf Set to Max (Auf
Maximum einstellen) und dann
auf Enter. Alle Bilder werden
überlagert, wobei das aktuell
ausgewählte Bild blau angezeigt
wird. (Siehe folgende Abbildung.)
