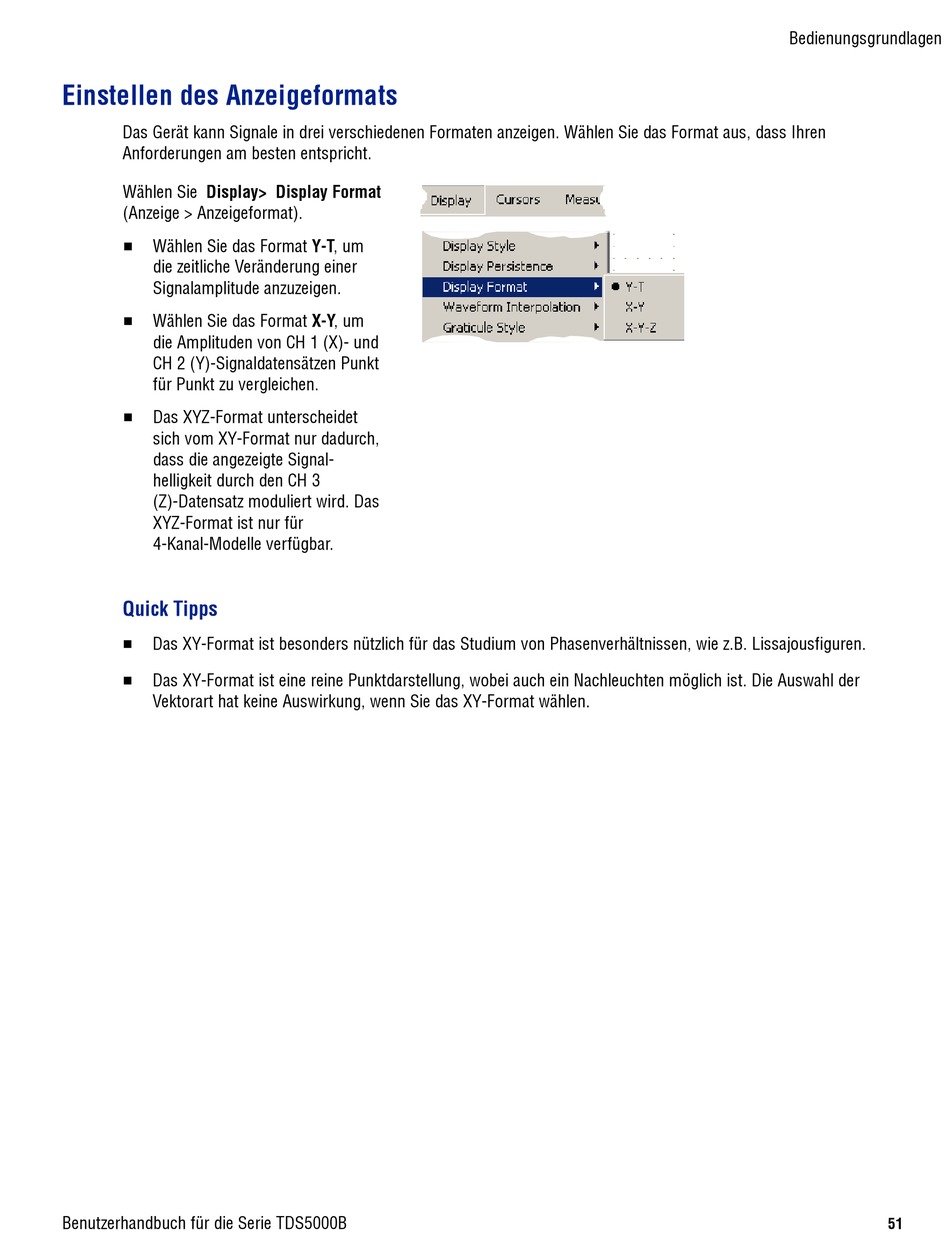

Einstellen des Anzeigeformats

Das Gerät kann Signale in drei verschiedenen Formaten anzeigen. Wählen Sie das Format aus, dass Ihren
Anforderungen am besten entspricht.
Wählen Sie Display> Display Format
(Anzeige > Anzeigeformat).
H
Wählen Sie das Format Y-T, um
die zeitliche Veränderung einer
Signalamplitude anzuzeigen.
H
Wählen Sie das Format X-Y, um
die Amplituden von CH 1 (X)- und
CH 2 (Y)-Signaldatensätzen Punkt
für Punkt zu vergleichen.
H
Das XYZ-Format unterscheidet
sich vom XY-Format nur dadurch,
dass die angezeigte Signal-
helligkeit durch den CH 3
(Z)-Datensatz moduliert wird. Das
XYZ-Format ist nur für
4-Kanal-Modelle verfügbar.
Quick Tipps
H
Das XY-Format ist besonders nützlich für das Studium von Phasenverhältnissen, wie z.B. Lissajousfiguren.
H
Das XY-Format ist eine reine Punktdarstellung, wobei auch ein Nachleuchten möglich ist. Die Auswahl der
Vektorart hat keine Auswirkung, wenn Sie das XY-Format wählen.
