Bedienungsgrundlagen

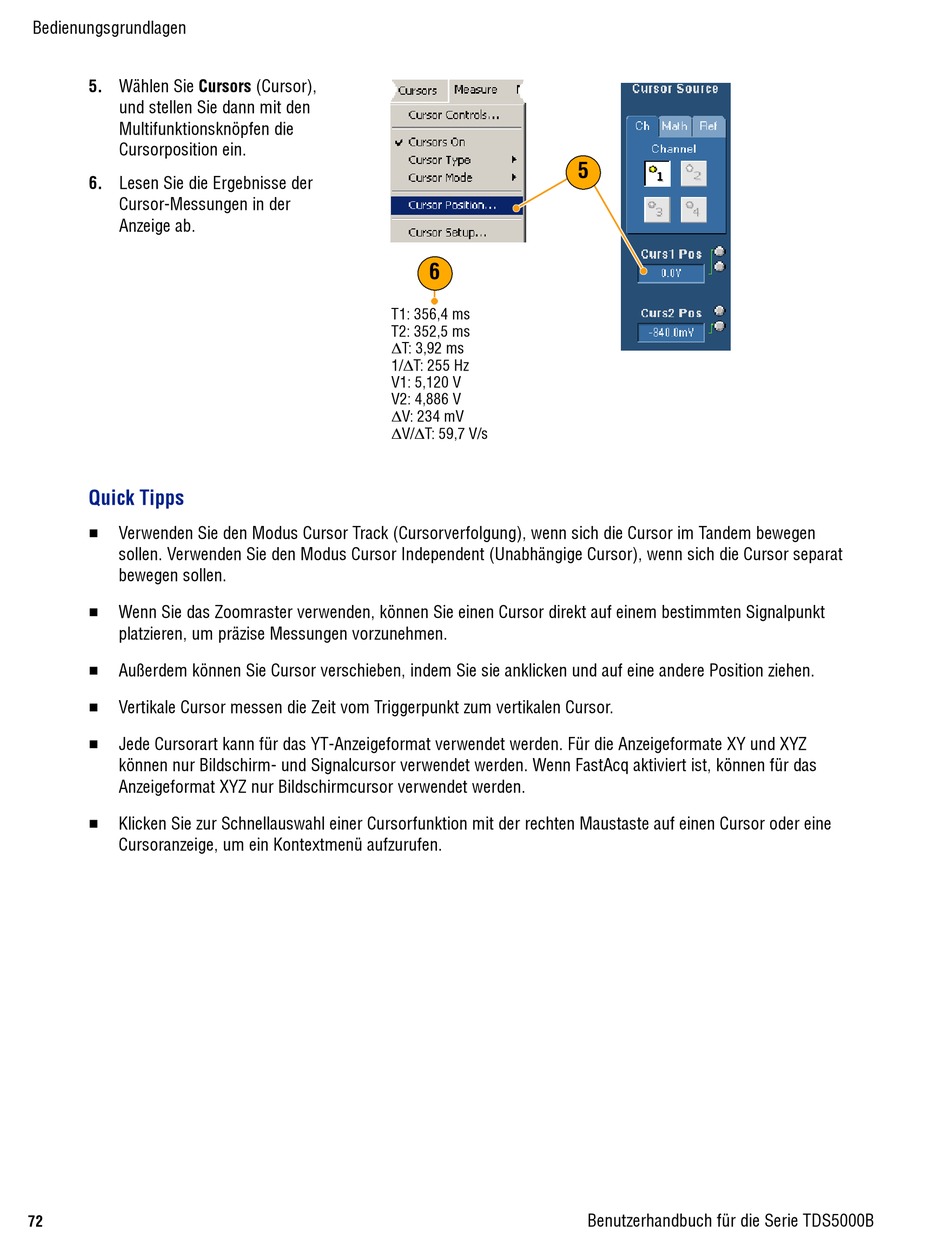

5. Wählen Sie Cursors (Cursor),
und stellen Sie dann mit den
Multifunktionsknöpfen die
Cursorposition ein.
6. Lesen Sie die Ergebnisse der
Cursor-Messungen in der
Anzeige ab.
Quick Tipps
H
Verwenden Sie den Modus Cursor Track (Cursorverfolgung), wenn sich die Cursor im Tandem bewegen
sollen. Verwenden Sie den Modus Cursor Independent (Unabhängige Cursor), wenn sich die Cursor separat
bewegen sollen.
H
Wenn Sie das Zoomraster verwenden, können Sie einen Cursor direkt auf einem bestimmten Signalpunkt
platzieren, um präzise Messungen vorzunehmen.
H
Außerdem können Sie Cursor verschieben, indem Sie sie anklicken und auf eine andere Position ziehen.
H
Vertikale Cursor messen die Zeit vom Triggerpunkt zum vertikalen Cursor.
H
Jede Cursorart kann für das YT-Anzeigeformat verwendet werden. Für die Anzeigeformate XY und XYZ
können nur Bildschirm- und Signalcursor verwendet werden. Wenn FastAcq aktiviert ist, können für das
Anzeigeformat XYZ nur Bildschirmcursor verwendet werden.
H
Klicken Sie zur Schnellauswahl einer Cursorfunktion mit der rechten Maustaste auf einen Cursor oder eine
Cursoranzeige, um ein Kontextmenü aufzurufen.
72
6
T1: 356,4 ms
T2: 352,5 ms
∆T: 3,92 ms
1/∆T: 255 Hz
V1: 5,120 V
V2: 4,886 V
∆V: 234 mV
∆V/∆T: 59,7 V/s
5
