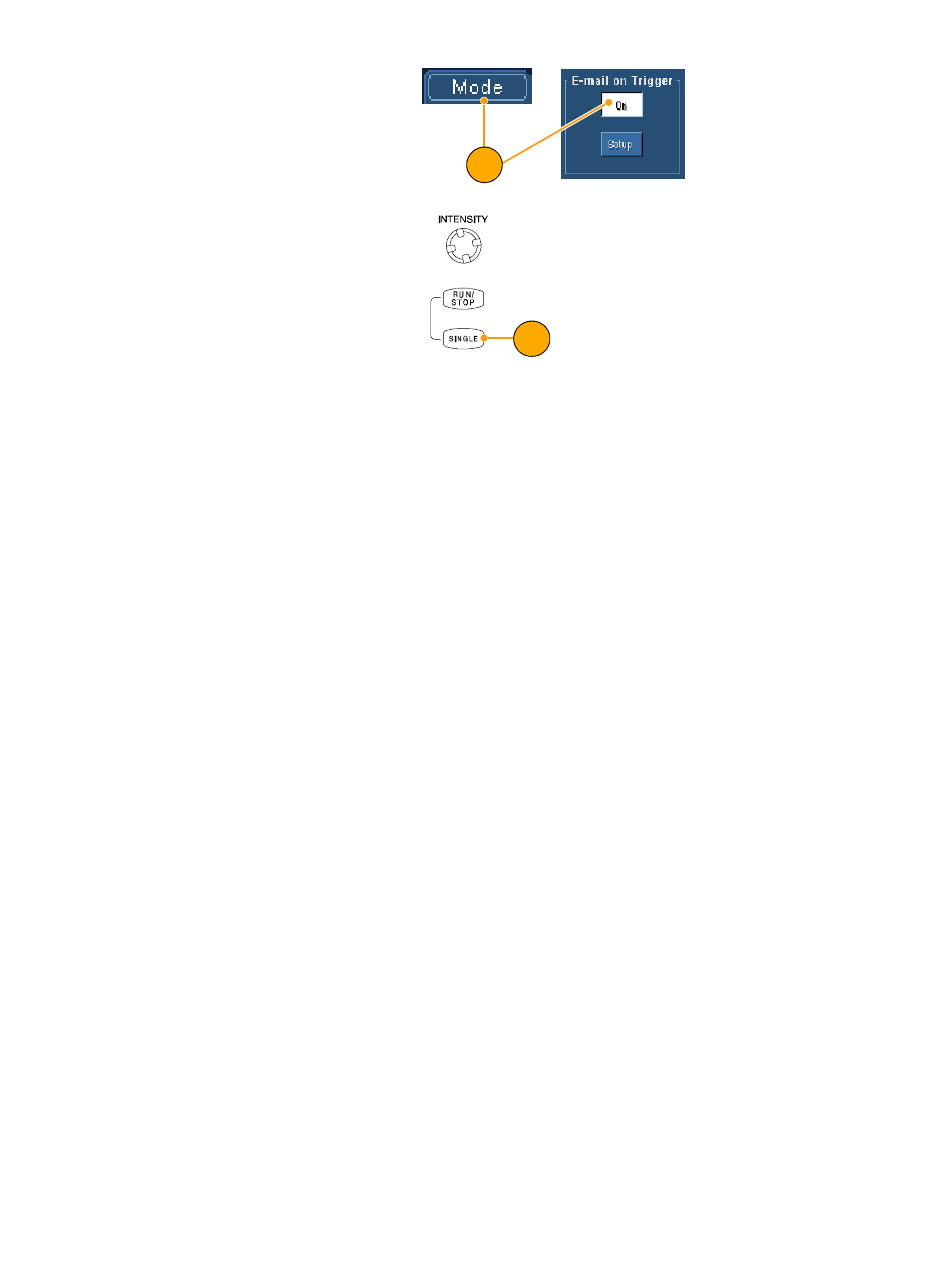

10. Klicken Sie unter E-mail on
Trigger (E-Mail bei Trigger) auf On
(Ein). Weitere Informationen zur
Einrichtung von Trigger- E-Mails
finden Sie auf Seite 47.
11. Drücken Sie Single (Einzeln), um
auf einen einzelnen Glitch zu
triggern.
Abstimmen der Daten eines Oszilloskops der Serie
TDS5000B und eines Logikanalysators der Serie TLA5000
Heutzutage sind nahezu alle Konfigurationen Hochgeschwindigkeitskonfigurationen mit hohen Taktflanken und
Datenraten. Für diese Konfigurationen müssen Sie die analogen Eigenschaften von digitalen Hochgeschwindig-
keitssignalen in Bezug zu komplexen digitalen Ereignissen im Schaltkreis sehen können. iView ist Ihr Fenster in
die digitale und analoge Welt. Die iView-Funktion integriert nahtlos Daten aus Logikanalysatoren und Oszillosko-
pen von Tektronix und stimmt sie zeitlich aufeinander ab. So können Sie analoge Signale mit einem Mausklick
vom Oszilloskop zur Anzeige des Logikanalysators übertragen. Sie haben die Möglichkeit, zeitlich abgestimmte
analoge und digitale Signale nebeneinander anzuzeigen und die Quelle von schwer erfassbaren Glitchen und
anderen Problemen im Nu zu bestimmen.
Mit dem externen iView-Oszilloskop-Kabel können Sie Ihren Logikanalysator an ein Tektronix-Oszilloskop
anschließen und damit die Kommunikation zwischen den beiden Geräten ermöglichen. Der Assistent Add
External Oscilloscope (Externes Oszilloskop hinzufügen), der über das Menü System der TLA-Anwendung
aufgerufen werden kann, leitet Sie durch den Anschlussvorgang des iView-Kabels zwischen Logikanalysator
und Oszilloskop.
Ebenfalls steht ein Setup-Fenster zur Verfügung, das Sie beim Prüfen, Ändern und Testen der Oszilloskop-
Einstellungen unterstützt. Vor dem Erfassen und Anzeigen eines Signals müssen Sie über den Assistenten Add
External Oscilloscope (Externes Oszilloskop hinzufügen) eine Verbindung zwischen Ihrem Tektronix-Logikanaly-
sator und dem Oszilloskop herstellen.
