Einrichten eines Histogramms

Sie können entweder ein vertikales (Spannungs-) oder ein horizontales (Zeit-)Histogramm anzeigen. Verwenden
Sie Histogrammmessungen, um für einen Abschnitt eines Signals entlang einer Achse statistische Messdaten zu
erhalten. Im FastFrame-Modus sind keine Histogramme verfügbar.

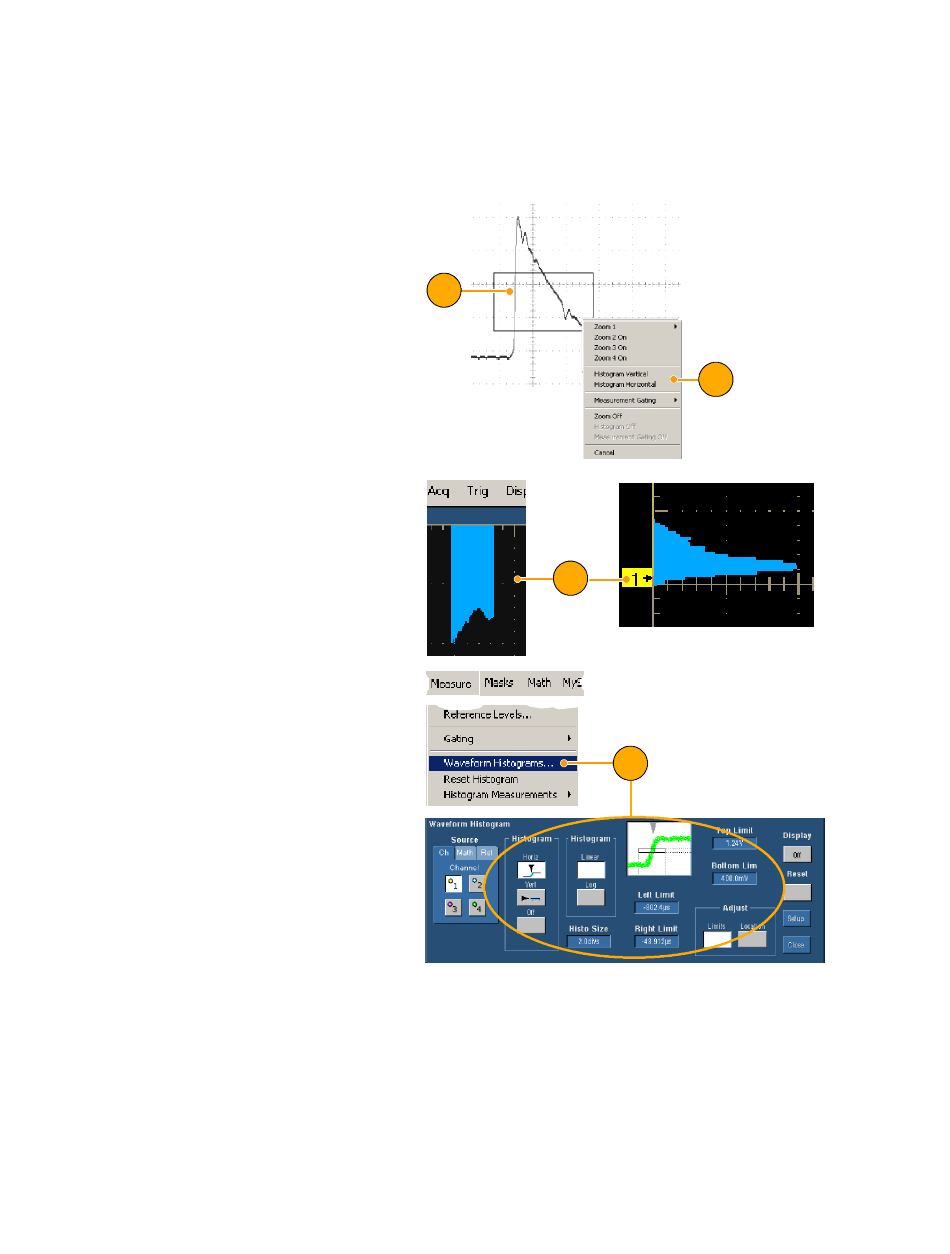

1. Klicken und ziehen Sie auf dem
Bildschirm den Signalabschnitt,
für den Sie das Histogramm
erstellen möchten. Für ein
horizontales Histogramm ist es
z.B. am besten, das Feld breiter
als hoch zu wählen.
2. Wählen Sie im Kontextmenü
Histogram Vertical (Vertikales
Histogramm) oder Histogram
Horizontal (Horizontales
Histogramm).
3. Zeigen Sie das Histogramm
am oberen (bei horizontalen
Histogrammen) oder am linken
Rand (bei vertikalen Histo-
grammen) des Rasters an.
4. Wenn Sie Einstellungen an der
Histogrammskalierung oder der
Größe und Position des
Histogrammfeldes vornehmen
möchten, wählen Sie Measure >
Waveform Histograms...
(Messen > Signalhistogramme...),
und verwenden Sie dann das
Einstellfenster Histogram Setup
(Histogrammeinrichtung).
5. Weitere Informationen zu
automatischen Messungen von
Histogrammdaten finden Sie auf
Seite 62.
