Bedienungsgrundlagen

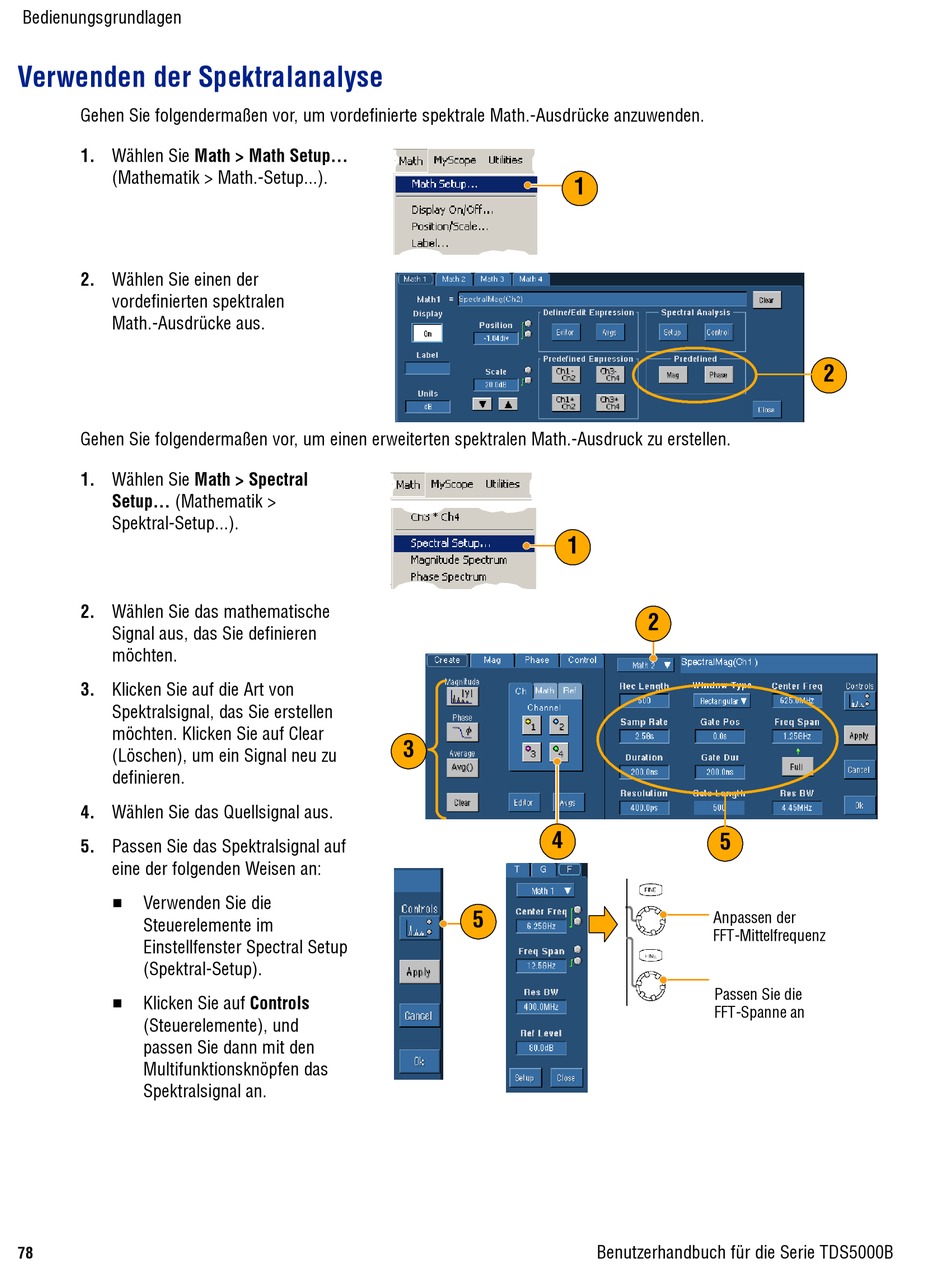

Verwenden der Spektralanalyse

Gehen Sie folgendermaßen vor, um vordefinierte spektrale Math.-Ausdrücke anzuwenden.
1. Wählen Sie Math > Math Setup...
(Mathematik > Math.-Setup...).
2. Wählen Sie einen der
vordefinierten spektralen
Math.-Ausdrücke aus.
Gehen Sie folgendermaßen vor, um einen erweiterten spektralen Math.-Ausdruck zu erstellen.
1. Wählen Sie Math > Spectral
Setup... (Mathematik >
Spektral-Setup...).
2. Wählen Sie das mathematische
Signal aus, das Sie definieren
möchten.
3. Klicken Sie auf die Art von
Spektralsignal, das Sie erstellen
möchten. Klicken Sie auf Clear
(Löschen), um ein Signal neu zu
definieren.
4. Wählen Sie das Quellsignal aus.
5. Passen Sie das Spektralsignal auf
eine der folgenden Weisen an:
H
Verwenden Sie die
Steuerelemente im
Einstellfenster Spectral Setup
(Spektral-Setup).
H
Klicken Sie auf Controls
(Steuerelemente), und
passen Sie dann mit den
Multifunktionsknöpfen das
Spektralsignal an.
78
1
1
3
4
5
2
5
Anpassen der
FFT-Mittelfrequenz
Passen Sie die
FFT-Spanne an
Benutzerhandbuch für die Serie TDS5000B
