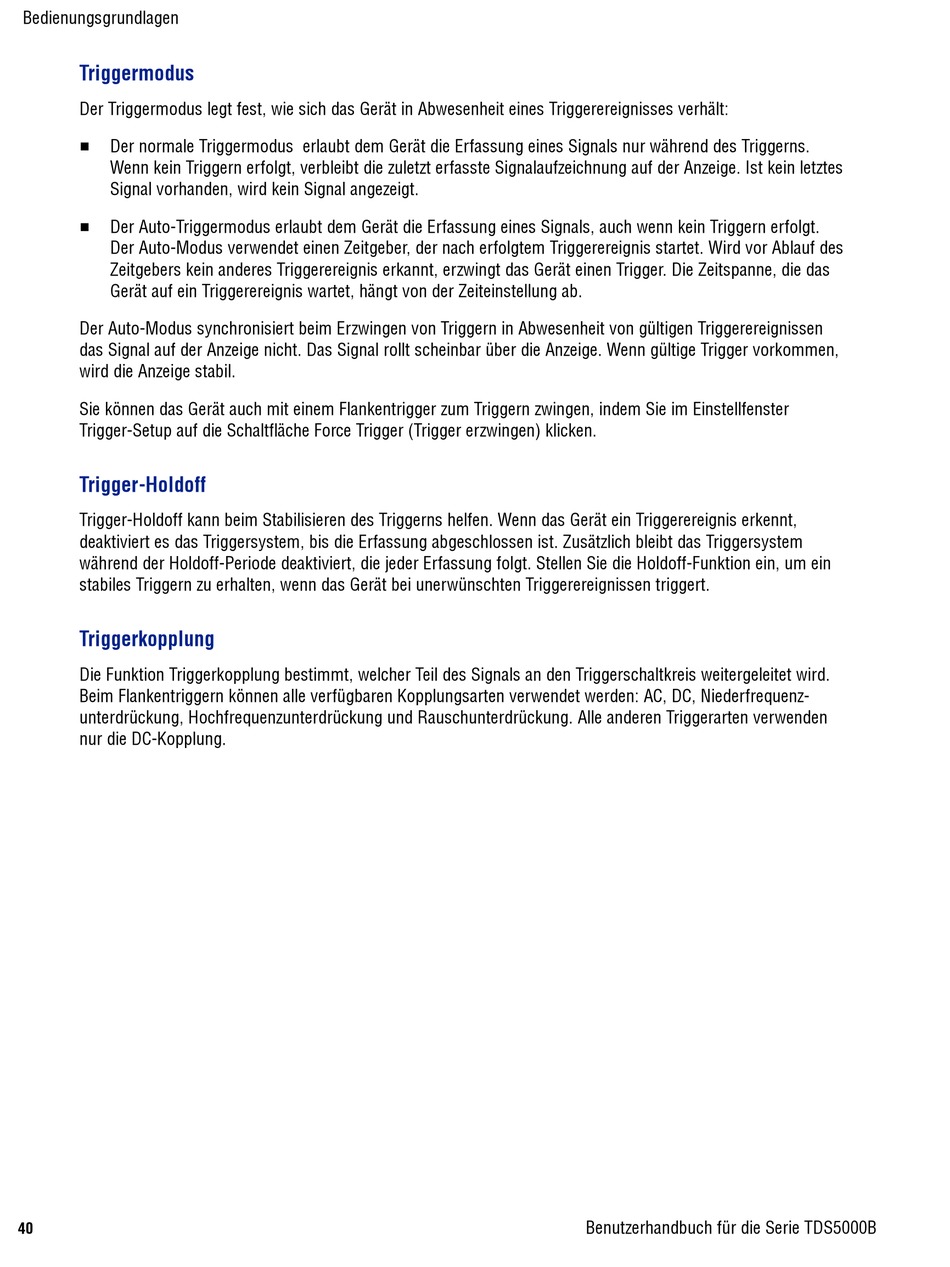

Triggermodus; Trigger-Holdoff; Triggerkopplung - Tektronix TDS5000B Series Benutzerhandbuch

Bedienungsgrundlagen

Triggermodus

Der Triggermodus legt fest, wie sich das Gerät in Abwesenheit eines Triggerereignisses verhält:
H
Der normale Triggermodus erlaubt dem Gerät die Erfassung eines Signals nur während des Triggerns.
Wenn kein Triggern erfolgt, verbleibt die zuletzt erfasste Signalaufzeichnung auf der Anzeige. Ist kein letztes
Signal vorhanden, wird kein Signal angezeigt.
H
Der Auto-Triggermodus erlaubt dem Gerät die Erfassung eines Signals, auch wenn kein Triggern erfolgt.
Der Auto-Modus verwendet einen Zeitgeber, der nach erfolgtem Triggerereignis startet. Wird vor Ablauf des
Zeitgebers kein anderes Triggerereignis erkannt, erzwingt das Gerät einen Trigger. Die Zeitspanne, die das
Gerät auf ein Triggerereignis wartet, hängt von der Zeiteinstellung ab.
Der Auto-Modus synchronisiert beim Erzwingen von Triggern in Abwesenheit von gültigen Triggerereignissen
das Signal auf der Anzeige nicht. Das Signal rollt scheinbar über die Anzeige. Wenn gültige Trigger vorkommen,
wird die Anzeige stabil.
Sie können das Gerät auch mit einem Flankentrigger zum Triggern zwingen, indem Sie im Einstellfenster
Trigger-Setup auf die Schaltfläche Force Trigger (Trigger erzwingen) klicken.

Trigger-Holdoff

Trigger-Holdoff kann beim Stabilisieren des Triggerns helfen. Wenn das Gerät ein Triggerereignis erkennt,
deaktiviert es das Triggersystem, bis die Erfassung abgeschlossen ist. Zusätzlich bleibt das Triggersystem
während der Holdoff-Periode deaktiviert, die jeder Erfassung folgt. Stellen Sie die Holdoff-Funktion ein, um ein
stabiles Triggern zu erhalten, wenn das Gerät bei unerwünschten Triggerereignissen triggert.

Triggerkopplung

Die Funktion Triggerkopplung bestimmt, welcher Teil des Signals an den Triggerschaltkreis weitergeleitet wird.
Beim Flankentriggern können alle verfügbaren Kopplungsarten verwendet werden: AC, DC, Niederfrequenz-
unterdrückung, Hochfrequenzunterdrückung und Rauschunterdrückung. Alle anderen Triggerarten verwenden
nur die DC-Kopplung.
