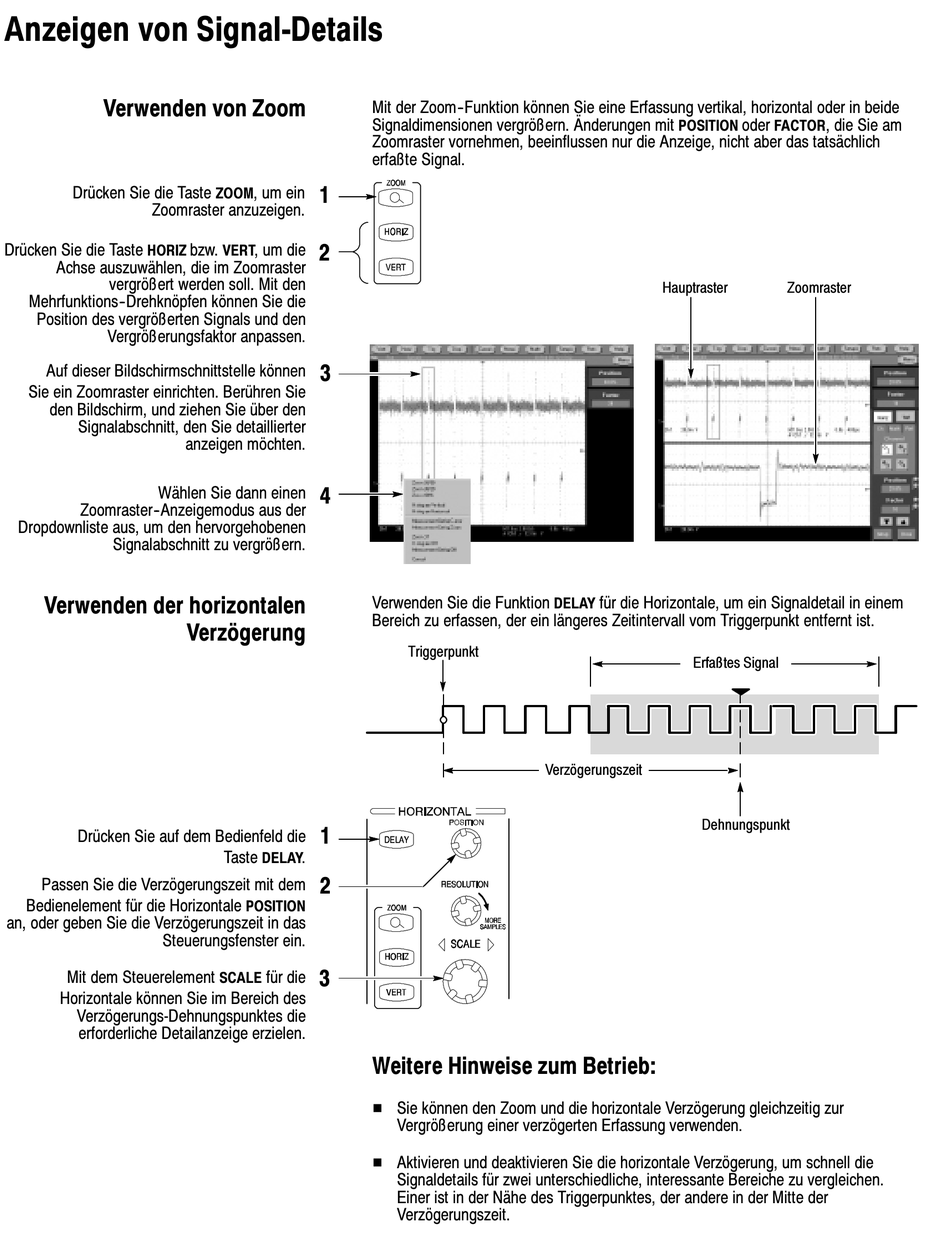

Anzeigen von Signal-Details
Verwenden von Zoom
Drücken Sie die Taste
Zoomraster anzuzeigen.
Drücken Sie die Taste
HORIZ
Achse auszuwählen, die im Zoomraster
vergrößert werden soll. Mit den
Mehrfunktions- - Drehknöpfen können Sie die
Position des vergrößerten Signals und den
Vergrößerungsfaktor anpassen.
Auf dieser Bildschirmschnittstelle können
Sie ein Zoomraster einrichten. Berühren Sie
den Bildschirm, und ziehen Sie über den
Signalabschnitt, den Sie detaillierter
Wählen Sie dann einen
Zoomraster- - Anzeigemodus aus der
Dropdownliste aus, um den hervorgehobenen
Signalabschnitt zu vergrößern.
Verwenden der horizontalen
Drücken Sie auf dem Bedienfeld die
Passen Sie die Verzögerungszeit mit dem
Bedienelement für die Horizontale
an, oder geben Sie die Verzögerungszeit in das
Steuerungsfenster ein.
Mit dem Steuerelement
Horizontale können Sie im Bereich des
Verzögerungs-Dehnungspunktes die
erforderliche Detailanzeige erzielen.
, um ein
1
ZOOM
bzw.
, um die
2
VERT
3
anzeigen möchten.
4
Verzögerung
1
Taste
.
DELAY
2
POSITION
3
für die
SCALE
Mit der Zoom- - Funktion können Sie eine Erfassung vertikal, horizontal oder in beide
Signaldimensionen vergrößern. Änderungen mit
Zoomraster vornehmen, beeinflussen nur die Anzeige, nicht aber das tatsächlich
erfaßte Signal.
Verwenden Sie die Funktion
Bereich zu erfassen, der ein längeres Zeitintervall vom Triggerpunkt entfernt ist.
Triggerpunkt
Verzögerungszeit
Weitere Hinweise zum Betrieb:
H Sie können den Zoom und die horizontale Verzögerung gleichzeitig zur
Vergrößerung einer verzögerten Erfassung verwenden.
H Aktivieren und deaktivieren Sie die horizontale Verzögerung, um schnell die
Signaldetails für zwei unterschiedliche, interessante Bereiche zu vergleichen.
Einer ist in der Nähe des Triggerpunktes, der andere in der Mitte der
Verzögerungszeit.
POSITION
Hauptraster
für die Horizontale, um ein Signaldetail in einem
DELAY
Erfaßtes Signal
Dehnungspunkt
oder
, die Sie am
FACTOR
Zoomraster
