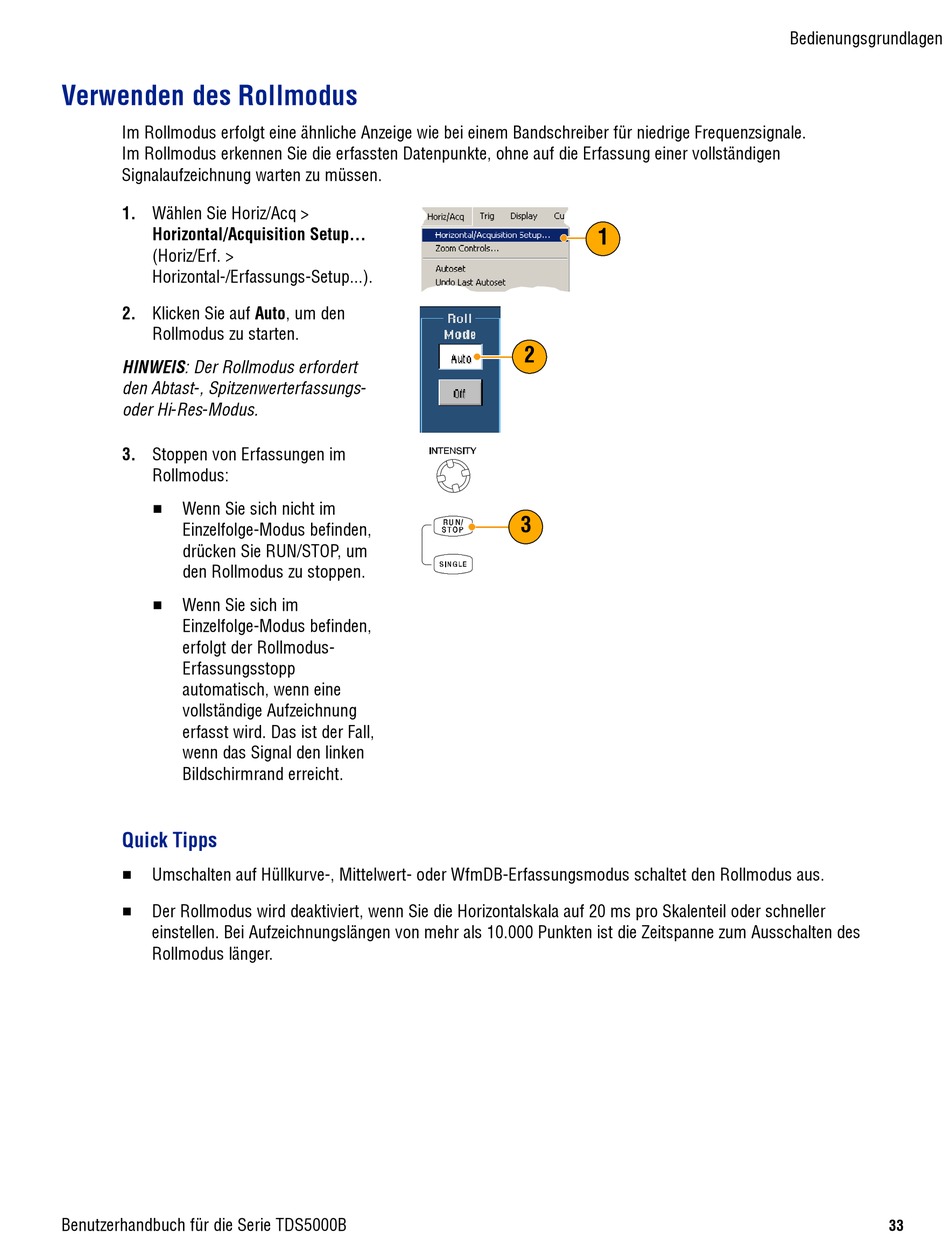

Verwenden des Rollmodus

Im Rollmodus erfolgt eine ähnliche Anzeige wie bei einem Bandschreiber für niedrige Frequenzsignale.
Im Rollmodus erkennen Sie die erfassten Datenpunkte, ohne auf die Erfassung einer vollständigen
Signalaufzeichnung warten zu müssen.
1. Wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup...
(Horiz/Erf. >
Horizontal-/Erfassungs-Setup...).
2. Klicken Sie auf Auto, um den
Rollmodus zu starten.
HINWEIS: Der Rollmodus erfordert
den Abtast-, Spitzenwerterfassungs-
oder Hi-Res-Modus.
3. Stoppen von Erfassungen im
Rollmodus:
H
Wenn Sie sich nicht im
Einzelfolge-Modus befinden,
drücken Sie RUN/STOP, um
den Rollmodus zu stoppen.
H
Wenn Sie sich im
Einzelfolge-Modus befinden,
erfolgt der Rollmodus-
Erfassungsstopp
automatisch, wenn eine
vollständige Aufzeichnung
erfasst wird. Das ist der Fall,
wenn das Signal den linken
Bildschirmrand erreicht.
Quick Tipps
H
Umschalten auf Hüllkurve-, Mittelwert- oder WfmDB-Erfassungsmodus schaltet den Rollmodus aus.
H
Der Rollmodus wird deaktiviert, wenn Sie die Horizontalskala auf 20 ms pro Skalenteil oder schneller
einstellen. Bei Aufzeichnungslängen von mehr als 10.000 Punkten ist die Zeitspanne zum Ausschalten des
Rollmodus länger.
