Anwendungsbeispiele

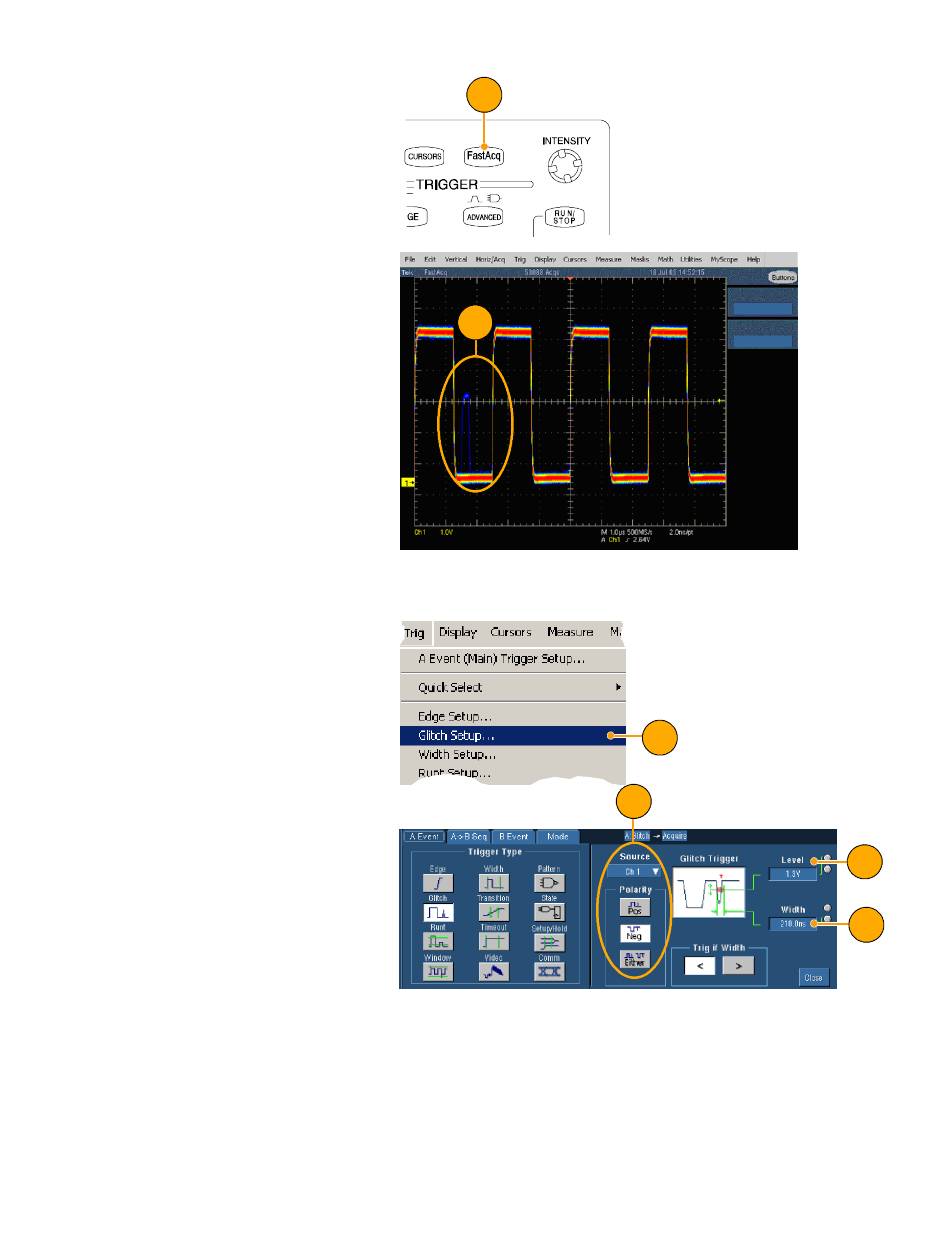

4. Drücken Sie auf FastAcq.
5. Wenn Glitche, Spannungsstöße
oder andere willkürliche
Anomalien im Signal vorhanden
sind, finden Sie diese mithilfe von
FastAcq schneller. In diesem
Beispiel hat FastAcq nach nur
wenigen Sekunden einen
positiven Glitch von ~200 ns
aufgespürt.
Nun, da Sie eine Anomalie ermittelt
haben, möchten Sie möglicherweise
das Triggersystem für die Suche
danach einrichten. Außerdem möchten
Sie vielleicht eine Trigger-E-Mail
einrichten, so dass Sie benachrichtigt
werden, wenn die Anomalie auftritt.
6. Wenn Sie auf den in Schritt 5
identifizierten Glitch triggern
möchten, wählen Sie Glitch
Setup... (Glitch-Einrichtung).
7. Wählen Sie die entsprechenden
Werte für Quelle, Polarität und
Triggerbreite ein.
8. Klicken Sie auf Level (Pegel),
und stellen Sie den Pegel auf
Basis der in Schritt 5 gewonnenen
Erkenntnisse ein.
9. Klicken Sie auf Width (Breite),
und stellen Sie die Breite auf
Basis der in Schritt 5 gewonnenen
Erkenntnisse ein.
