Verwenden von A- (Haupt-) und B- (verzögerten) Triggern
Verwenden Sie den Ereignistrigger A (Haupt-Trigger) für einfache Signale oder in Kombination mit dem Ereignistrigger B
(verzögerter Trigger), um komplexere Signale zu erfassen. Nachdem das A-Ereignis aufgetreten ist, sucht das Triggersystem
nach dem B-Ereignis, bevor das Signal getriggert und angezeigt wird.
Trigger A

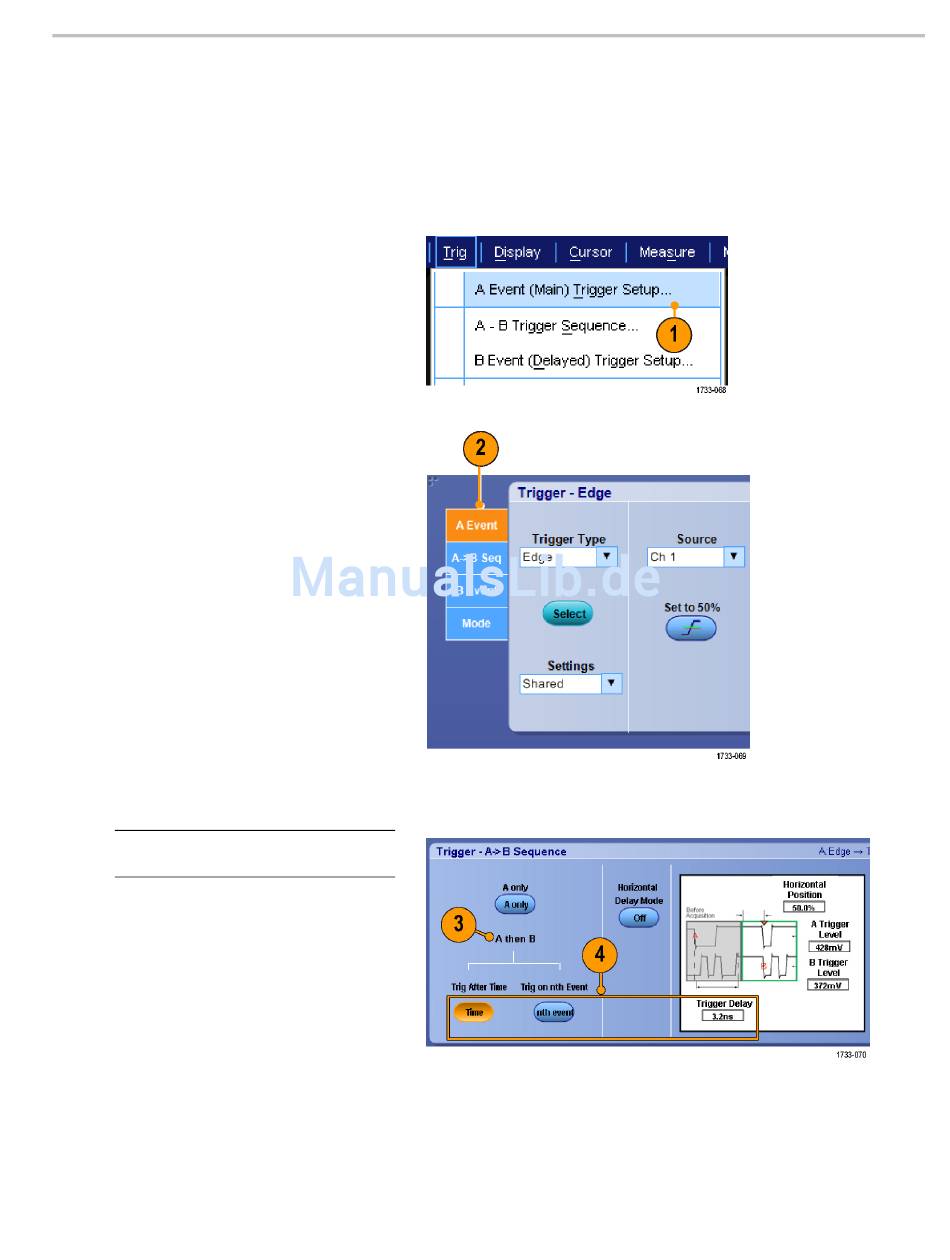

1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger) > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
2. Legen Sie Art und Quelle für den
A-Trigger auf der Registerkarte „A Event"
(Ereignistrigger A) fest.
B-Trigger (Verzögert)
HINWEIS. B-Trigger sind bei aktiviertem
MultiScope Trigger nicht verfügbar.
3. Wählen Sie eine Funktion auf der
Registerkarte "A →B Seq".
4. Legen Sie die Trigger-Verzögerungszeit
oder die Anzahl der B-Ereignisse fest.
Schnellstart-Benutzerhandbuch für die DPO7000-Serie und die DPO/DSA70000/B-Serie
Pinpoint-Trigger
57
