Erfassung

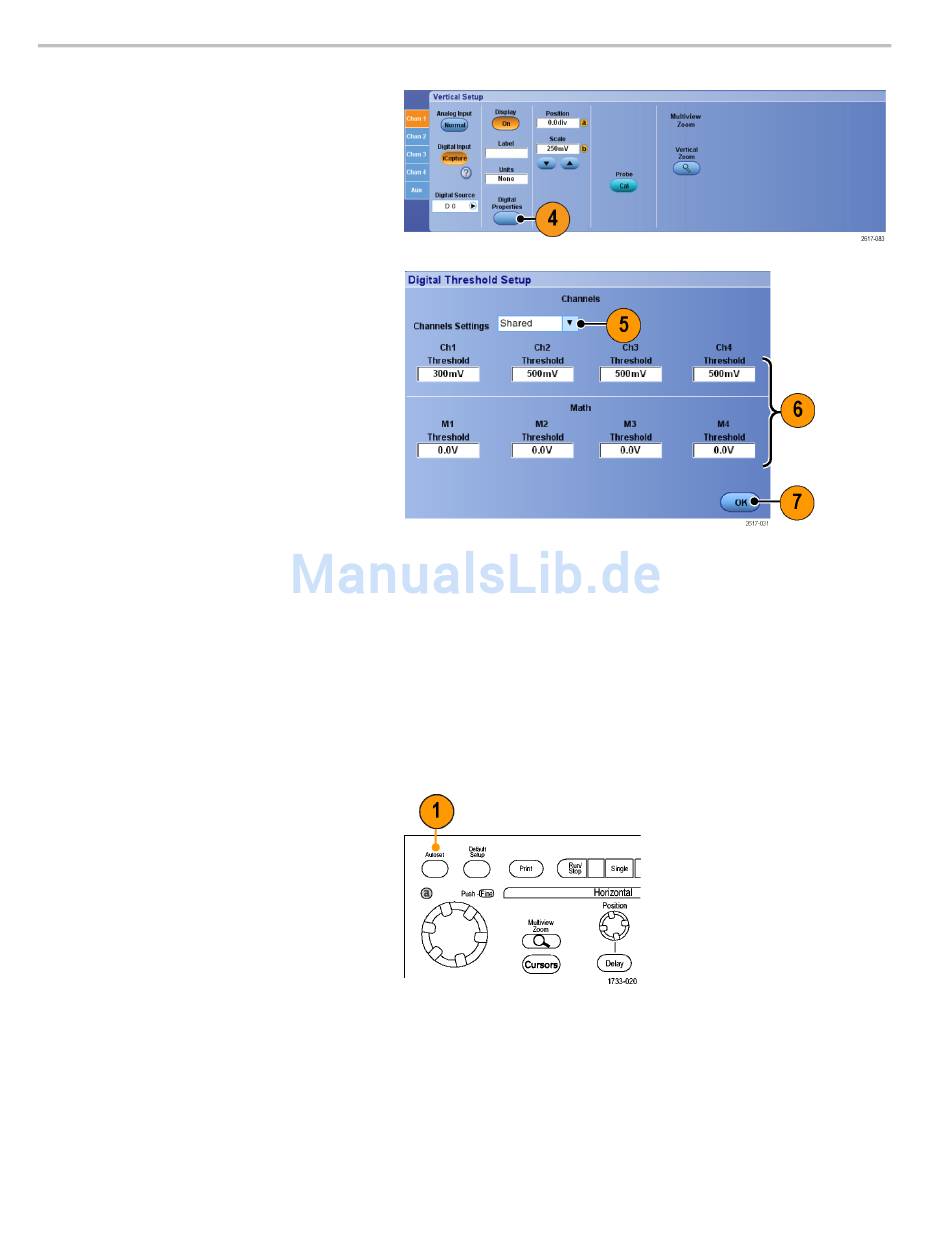

4. Um die Kanalschwellenwerte für die
Umwandlung eines analogen Signals
in ein digitales Format zur Einbindung
in einen Bus einzustellen, klicken Sie
auf die Schaltfläche Digital Properties
(Digitale Eigenschaften).
5. Um gemeinsame oder unabhängige
Schwellenwerteinstellungen
auszuwählen, klicken Sie auf Channel
Settings (Kanaleinstellungen), und
wählen Sie Shared (Gemeinsam) oder
Independent (Unabhängig) aus der
Liste.
6. Für jeden Schwellenwert, den Sie
einstellen wollen, klicken Sie in das
Feld Threshold (Schwellenwert) des
entsprechenden Kanals. Stellen Sie den
Schwellenwert mithilfe des Tastenfeldes
oder der Mehrfunktions-Drehknöpfe ein.
7. Nachdem Sie die erforderlichen
Schwellenwerte eingestellt haben,
klicken Sie auf die Schaltfläche OK.
Verwendung des Modus FastFrame
FastFrame ermöglicht Ihnen, viele Triggerereignisse als Einzelaufzeichnungen in einer größeren Aufzeichnung zu erfassen
und anschließend jede Aufzeichnung einzeln anzuzeigen und zu messen. Zeitmarken zeigen die absolute Triggerzeit für
einen bestimmten Frame und die relative Zeit zwischen Triggern von zwei bestimmten Frames an.
1. Drücken Sie AUTOSET (Auto-Setup),
um die horizontalen, vertikalen und
Triggersteuerelemente festzulegen
bzw. um die Steuerelemente manuell
festzulegen.
