Einstellen des Modus „Strommessungen" bei Spannungstastköpfen
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
Wenn Sie mit einem normalen Spannungstastkopf Strommessungen durchführen,
um den Spannungsabfall an einem Widerstand zu messen, können Sie im Feld
Strommessungen das Ampere/Volt- bzw. Volt/Ampere-Verhältnis des
Messaufbaus einstellen. Wenn Sie beispielsweise den Spannungsabfall an einem
2-Ω-Widerstand messen, um den Strom zu ermitteln, stellen Sie das V/A-
Verhältnis auf 2 ein.

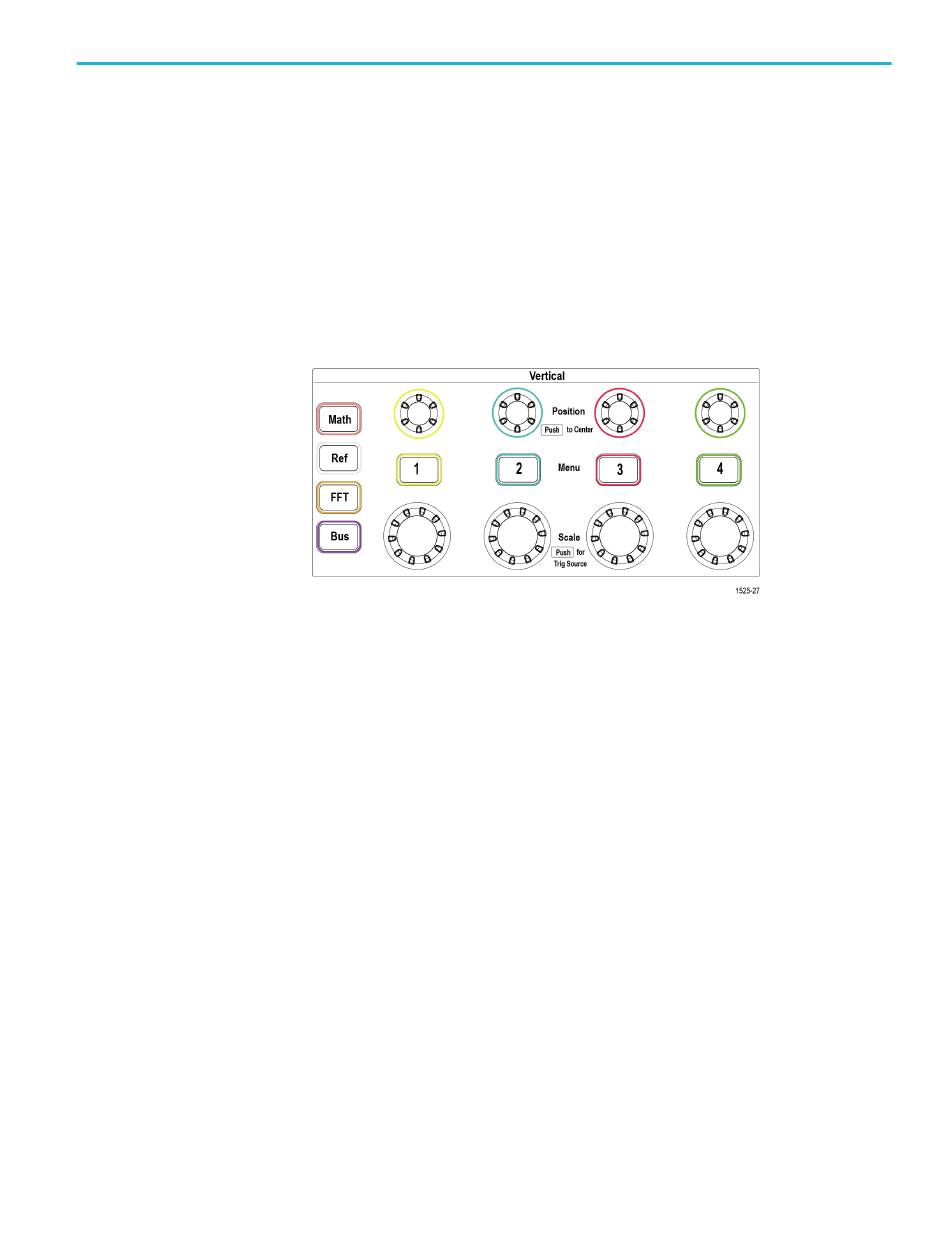

1. Drücken Sie die Taste Vertikal des Kanaleingangs, den Sie einstellen
möchten.
2. Drücken Sie auf das Seitenmenü Tastkopfeinstellung, um das Untermenü
Tastkopfeinstellung anzuzeigen.
3. Mit dem Mehrfunktions-Drehknopf können Sie das Untermenüelement
Strommessungen markieren.
4. Mit dem Mehrfunktions-Drehknopf können Sie zwischen Ja und Nein
umschalten.
5. Bei Auswahl von Ja wird in dem Bereich unterhalb des Untermenüs
„Strommessungen" das Menüelement „Ampere/Volt-Verhältnis" bzw. „Volt/
Ampere-Verhältnis" angezeigt. Mit dem Mehrfunktions-Drehknopf können
Sie den Parameter der Strommessung auswählen und ändern.
