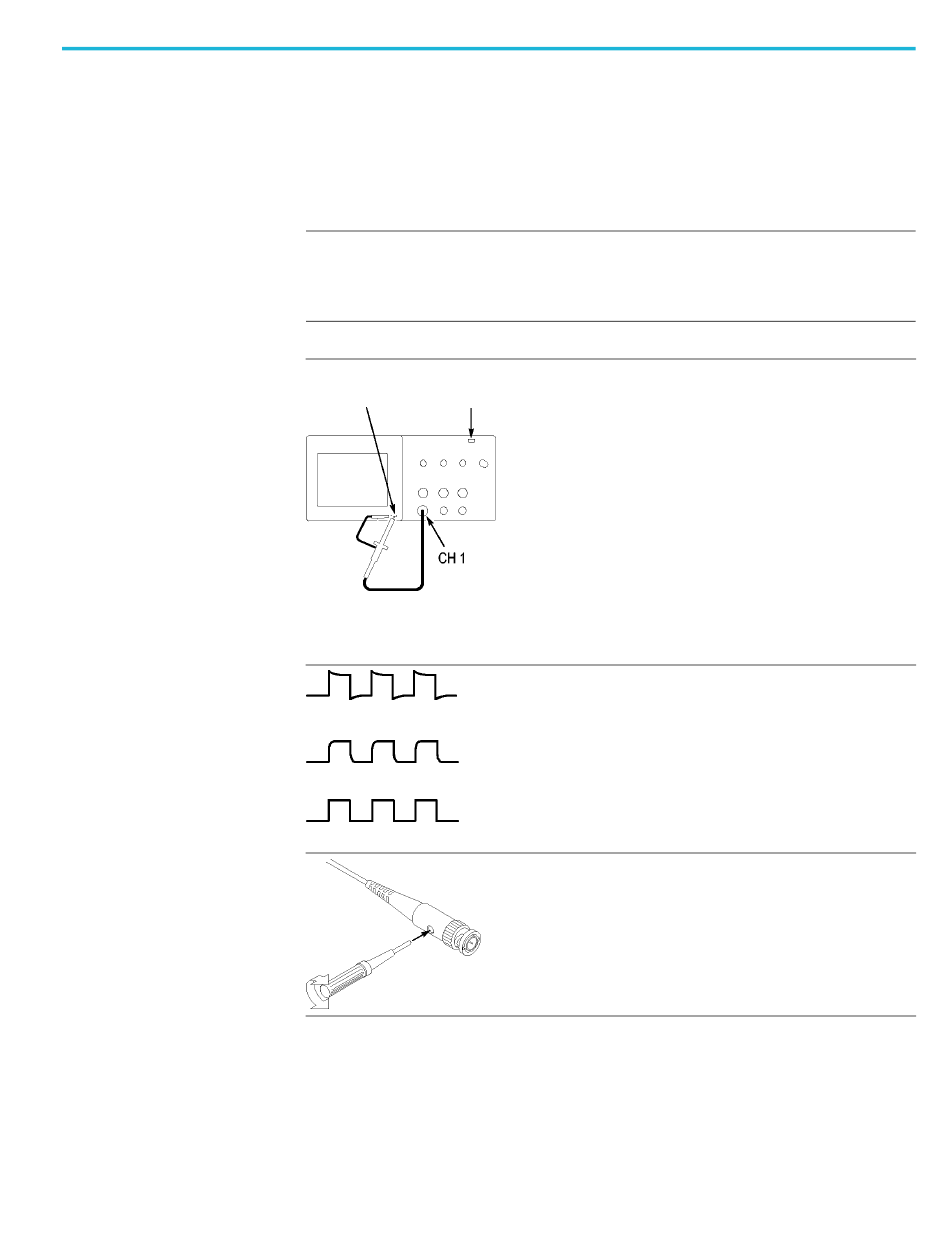

Manuelle Tastkopfkompensation
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Als Alternative zur Tastkopfüberprüfung mithilfe des Assistenten können
Sie diese Einstellung auch manuell vornehmen, um den Tastkopf mit dem
Eingangskanal abzugleichen.
HINWEIS.
Stellen Sie sicher, dass der Referenzleiter des Spannungstastkopfes
ordnungsgemäß an den Probe Comp-Referenzanschluss (Tastkopfabgleich)
angeschlossen ist, da die Oszilloskopkanäle von den Probe Comp-Anschlüssen
(Tastkopfabgleich) isoliert sind.
PROBE COMP
(Tastkopfabgleich)
Auto-Setup
Überkompensiert
Unterkompensiert
Richtig kompensiert
Taste
1.
Drücken Sie die Tasten Menü ► Tastkopf ►
Spannung ► Teilung für Kanal 1 und wählen Sie
10X aus. Schließen Sie den Tastkopf an Kanal 1
des Oszilloskops an. Wenn Sie die Hakenspitze
des Tastkopfs verwenden, stellen Sie einen
ordnungsgemäßen Anschluss sicher, indem Sie
die Spitze fest auf den Tastkopf stecken.
2.
Schließen Sie die Tastkopfspitze an den Probe
Comp (Tastkopfabgleich) ~5 V/1 kHz-Stecker
und den Referenzleiter an den Probe
Comp-(Tastkopfabgleich-)Gehäuseerdungsanschluss
an. Lassen Sie sich den Kanal anzeigen, und
drücken Sie anschließend die Taste Auto-Setup.
3.
Überprüfen Sie die Form des angezeigten
Signals.
4.
Ändern Sie, falls erforderlich, die
Tastkopfeinstellung.
Wiederholen Sie ggf. die oben beschriebenen
Vorgänge.
Erste Schritte
13
