Erste Schritte
Manuelle Tastkopfkompensation
Als Alternative zur Tastkopfüberprüfung mithilfe des Assistenten
können Sie diese Einstellung auch manuell vornehmen, um den
Tastkopf mit dem Eingangskanal abzugleichen.
TASTKOPF-ABGL.
8
Taste
AUTOSET
1.
2.
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
Drücken Sie die Taste für die Option
CH 1 MENU ► Tastkopf ►
Spannung ► Teilung, und wählen
Sie 10X aus. Stellen Sie den Schalter
auf dem Tastkopf P2200 ebenfalls
auf 10fach, und schließen Sie den
Tastkopf an Kanal 1 des Oszilloskops
an. Wenn Sie die Hakenspitze des
Tastkopfs verwenden, stellen Sie einen
ordnungsgemäßen Anschluss sicher,
indem Sie die Spitze fest auf den
Tastkopf stecken.

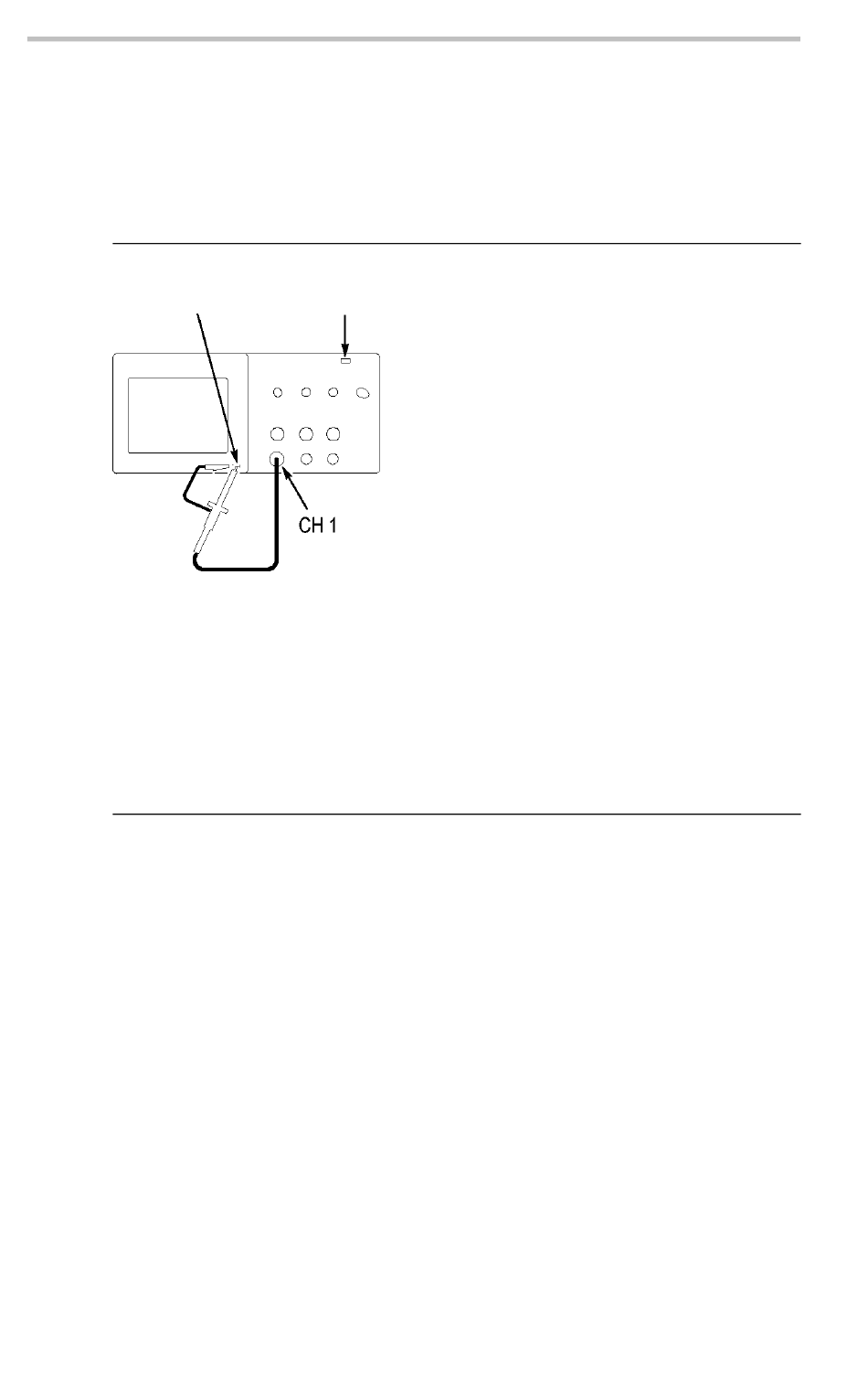

Schließen Sie die Tastkopfspitze an den
~5 V/1 kHz-TASTKOPF-ABGL.-Stecker
und den Referenzleiter an den
TASTKOPF-ABGL.-Gehäuseerdungsanschluss
an. Zeigen Sie den Kanal an, und
drücken Sie anschließend die Taste
AUTOSET.
