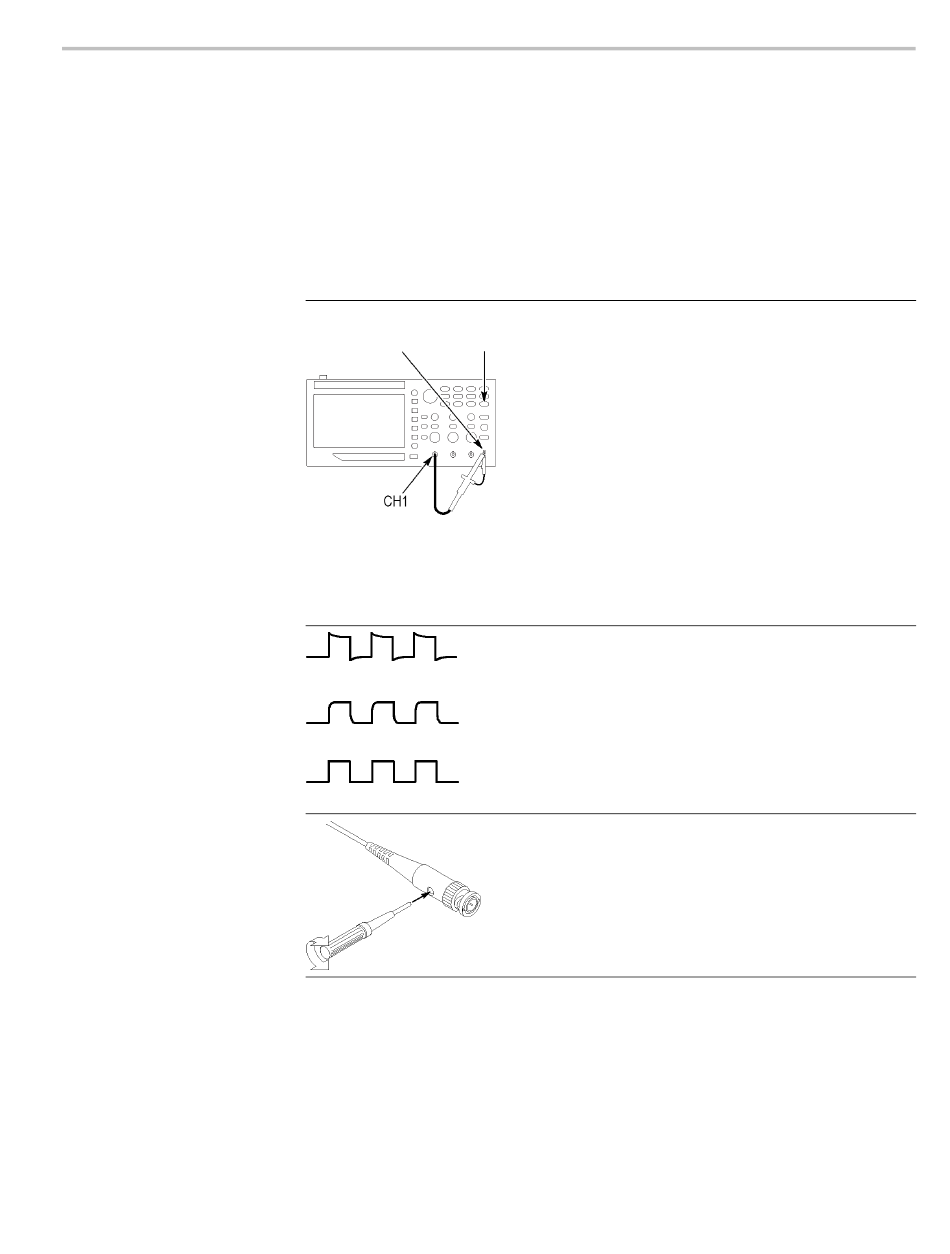

Manuelle Tastkopfkompensation

Benutzerhandbuch für die Oszilloskope der Serien TBS1000B und TBS1000B-EDU
Schließen Sie den Tastkopf an das Oszilloskop und die Erdungsklemme an die
Erdung an, bevor Sie Messungen vornehmen.
Sie können diese Tastkopfeinstellung manuell vornehmen, um Ihren Tastkopf
auf den Eingangskanal einzustellen.
PROBE COMP
(TASTKOPF-ABGL.)
Auto-Setup
Überkompensiert
Unterkompensiert
Richtig kompensiert
Taste
1.
Drücken Sie die Tasten 1 ► Tastkopf ►
Spannung ► Dämfpung und wählen Sie
10X aus. Schließen Sie den TPP0051-,
TPP0101- oder TP0201-Tastkopf an Kanal 1
des Oszilloskops an. Wenn Sie die Hakenspitze
des Tastkopfs verwenden, stellen Sie einen
ordnungsgemäßen Anschluss sicher, indem Sie
die Spitze fest auf den Tastkopf stecken.
2.
Schließen Sie die Tastkopfspitze an den
PROBE COMP ~5 V/1 kHz-Stecker
und den Referenzleiter an den PROBE
COMP-Gehäuseerdungsanschluss an. Zeigen
Sie den Kanal an, und drücken Sie anschließend
die Taste Auto-Setup.
3.
Überprüfen Sie die Form des angezeigten
Signals.
4.
Ändern Sie, falls erforderlich, die
Tastkopfeinstellung.
Wiederholen Sie ggf. die oben beschriebenen
Vorgänge.
Erste Schritte
5
