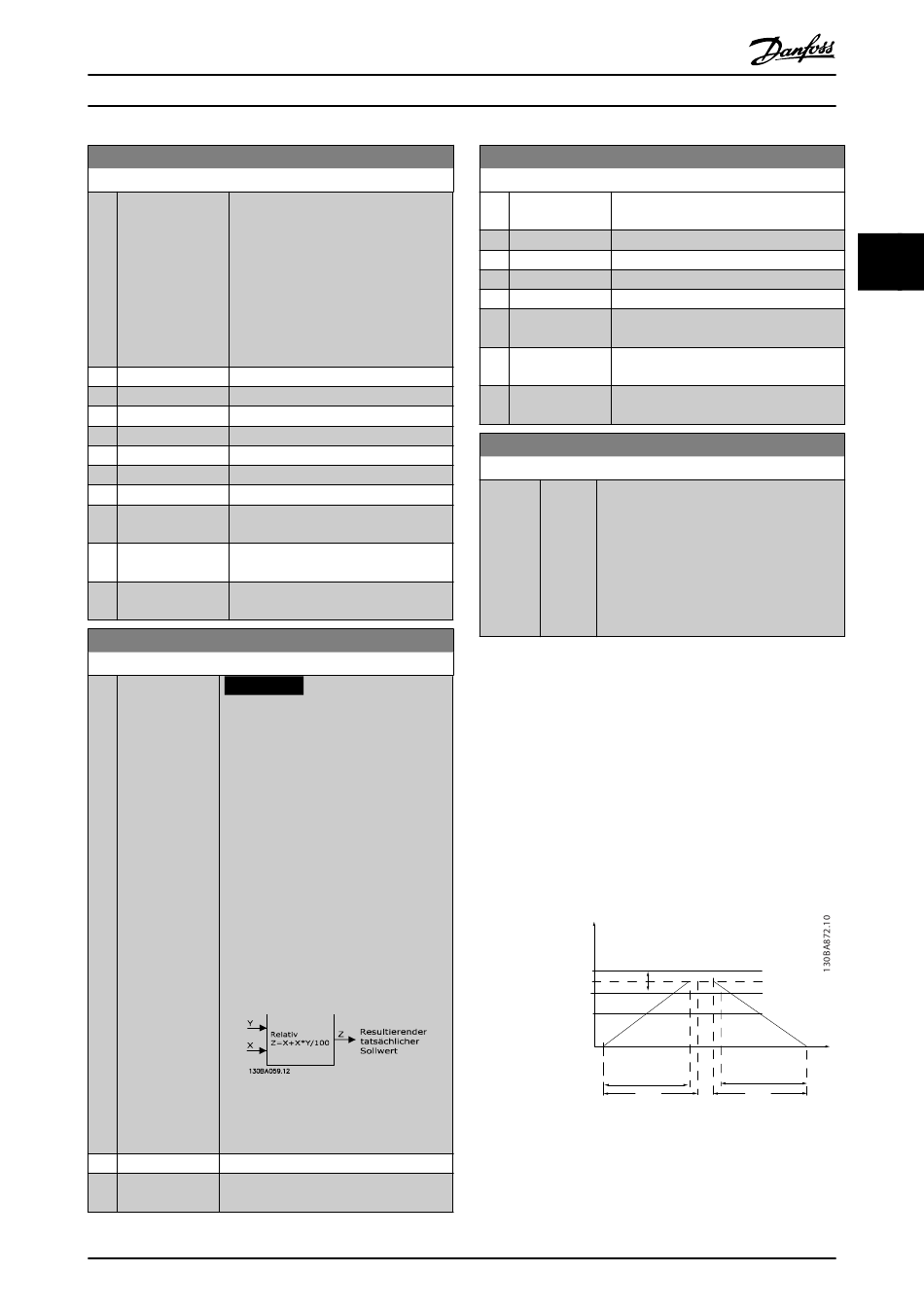

Parameterbeschreibungen
3-17 Variabler Sollwert 3
Option: Funktion:
Dieser Parameter bestimmt die Quelle
des dritten Sollwertsignals. Sie können
bis zu drei variable Sollwertsignale
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler
Sollwert 2 und Parameter 3-17 Variabler
Sollwert 3), die den Gesamtsollwert
bilden. Die Summe der Sollwertsignale
legt die aktuellen Sollwerte fest.
[0] Deaktiviert
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[11] Bus Sollwert
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analog Input
X48/2
3-18 Relativ. Skalierungssollw. Ressource
Option: Funktion:
HINWEIS
Diesen Parameter können Sie nicht
bei laufendem Motor einstellen.
Wählen Sie einen variablen Wert aus, der
dem (unter Parameter 3-14 Relativer
Festsollwert definierten) Festwert
hinzugefügt werden soll. Die Summe der
festen und variablen Werte (in
Abbildung 3.24 mit Y gekennzeichnet)
wird mit dem eigentlichen Sollwert (in
Abbildung 3.24 mit X gekennzeichnet)
multipliziert. Das Produkt hieraus wird
anschließend zum eigentlichen Sollwert
addiert (X+X*Y/100), um den
resultierenden eigentlichen Sollwert
anzugeben.
Abbildung 3.24 Resultierender
aktueller Sollwert
[0] Deaktiviert
[1] Analogeingang
53
MG33MH03
Programmierungshandbuch
3-18 Relativ. Skalierungssollw. Ressource
Option:
[2]
[7]
[8]
[11] Bus Sollwert
[20] Digitalpoti
[21] Analogeing.
[22] Analogeing.
[29] Analog Input
3-19 Festdrehzahl Jog [UPM]
Range:
Size
related
3.5.3 Rampen
Konfigurieren Sie die folgenden Rampenparameter für jede
der vier Rampen (Parametergruppen 3-4* Rampe 1, 3-5*
Rampe 2, 3-6* Rampe 3 und 3-7* Rampe 4): Rampentyp,
Rampenzeiten (Dauer von Beschleunigung und
Verzögerung) und Grad der Erschütterungskompensation
für S-Rampen.
Beginnen Sie, indem Sie die linearen Rampenzeiten
entsprechend Abbildung 3.25 und Abbildung 3.26 einstellen.
Abbildung 3.25 Lineare Rampenzeiten
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Funktion:
Analogeingang
54
Pulseingang 29
Pulseingang 33
X30-11
X30-12
X48/2
Funktion:
[ 0 - Geben Sie einen Wert für die Festdrehzahl
par. n ein, bei der es sich um eine feste
*
JOG
4-13 Ausgangsdrehzahl handelt. Der Frequen-
RPM] zumrichter läuft bei dieser Drehzahl, wenn
die Festdrehzahlfunktion aktiviert ist.
Parameter 4-13 Max. Drehzahl [UPM]
begrenzt die max. Einstellung.
Siehe auch Parameter 3-80 Rampenzeit JOG.
3-4* Rampe 1
RPM
P 4-13
High-limit
Reference
n
s
P 4-11
Low limit
P 3-*1
Ramp (X)Up
Time (Acc)
t
acc
3
P 3-*2 Time
Ramp (X) Down
Time (Dec)
t
dec
69
