Parameter: 6-** Analoge Ein-/Ausg; Grundeinstellungen; Analogeingang - Danfoss VLT AutomationDrive FC 301 Programmierungshandbuch

Parameterbeschreibungen

3.8 Parameter: 6-** Analoge Ein-/Ausg.

3.8.1 6-0* Grundeinstellungen

Die Analogeingänge sind frei für Spannung (FC 301:
0..10 V, FC 302: 0..± 10 V) oder Strom (FC 301/FC 302:
0/4..20 mA) konfigurierbar.
HINWEIS
Thermistoren können an einen Analog- oder Digital-
eingang angeschlossen werden.
6-00 Signalausfall Zeit
Range: Funktion:
10 [1 - Eingabe des Zeitraums für den Signalausfall. Die
s 99 s] Zeit für den Signalausfall ist für Analogeingänge
*
aktiv, d. h. Klemme 53 oder 54, verwendet als
Sollwert- oder Istwertanschluss verwendet werden.
Wenn der mit dem ausgewählten Stromeingang
verbundene Sollwertsignalwert länger als in
Parameter 6-00 Signalausfall Zeit eingestellt unter
50 % des in 6-10 Klemme 53 Skal. Min.Spannung,
6-12 Klemme 53 Skal. Min.Strom, 6-20 Klemme 54
Skal. Min.Spannung oder 6-22 Klemme 54 Skal.
Min.Strom eingestellten Werts fällt, wird die in
6-01 Signalausfall Funktion eingestellte Funktion
aktiviert.
6-01 Signalausfall Funktion
Option: Funktion:
Wählen Sie die Timeout-Funktion aus. Die
unter Parameter 6-01 Signalausfall Funktion
eingestellte Funktion wird aktiviert, wenn
das Eingangssignal an Klemme 53 oder 54
im unter Parameter 6-00 Signalausfall Zeit
definierten Zeitraum weniger als 50 % des
unter Parameter 6-10 Klemme 53 Skal.
Min.Spannung, Parameter 6-12 Klemme 53
Skal. Min.Strom, Parameter 6-20 Klemme 54
Skal. Min.Spannung oder
Parameter 6-22 Klemme 54 Skal. Min.Strom
definierten Werts beträgt. Wenn gleich-
zeitig mehrere Timeouts auftreten,
priorisiert der Frequenzumrichter die
Timeout-Funktionen wie folgt:
1.
2.
[0] Aus
[1] Drehz. speich. Speichern des aktuellen Werts.
[2] Stopp Für Stopp überlagert
[3] Festdrz. (JOG) Für Festdrehzahl JOG überlagert
[4] Max. Drehzahl Für max. Drehzahl überlagert
MG33MH03
Programmierungshandbuch
Parameter 6-01 Signalausfall
Funktion
Parameter 8-04 Steuerwort
Timeout-Funktion
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
6-01 Signalausfall Funktion
Option: Funktion:
[5] Stopp und Für Stopp mit anschließendem Alarm
Alarm überlagert
[20] Motorfreilauf
[21] Freilauf und
Alarm

3.8.2 6-1* Analogeingang 1

Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 1 (Klemme 53).

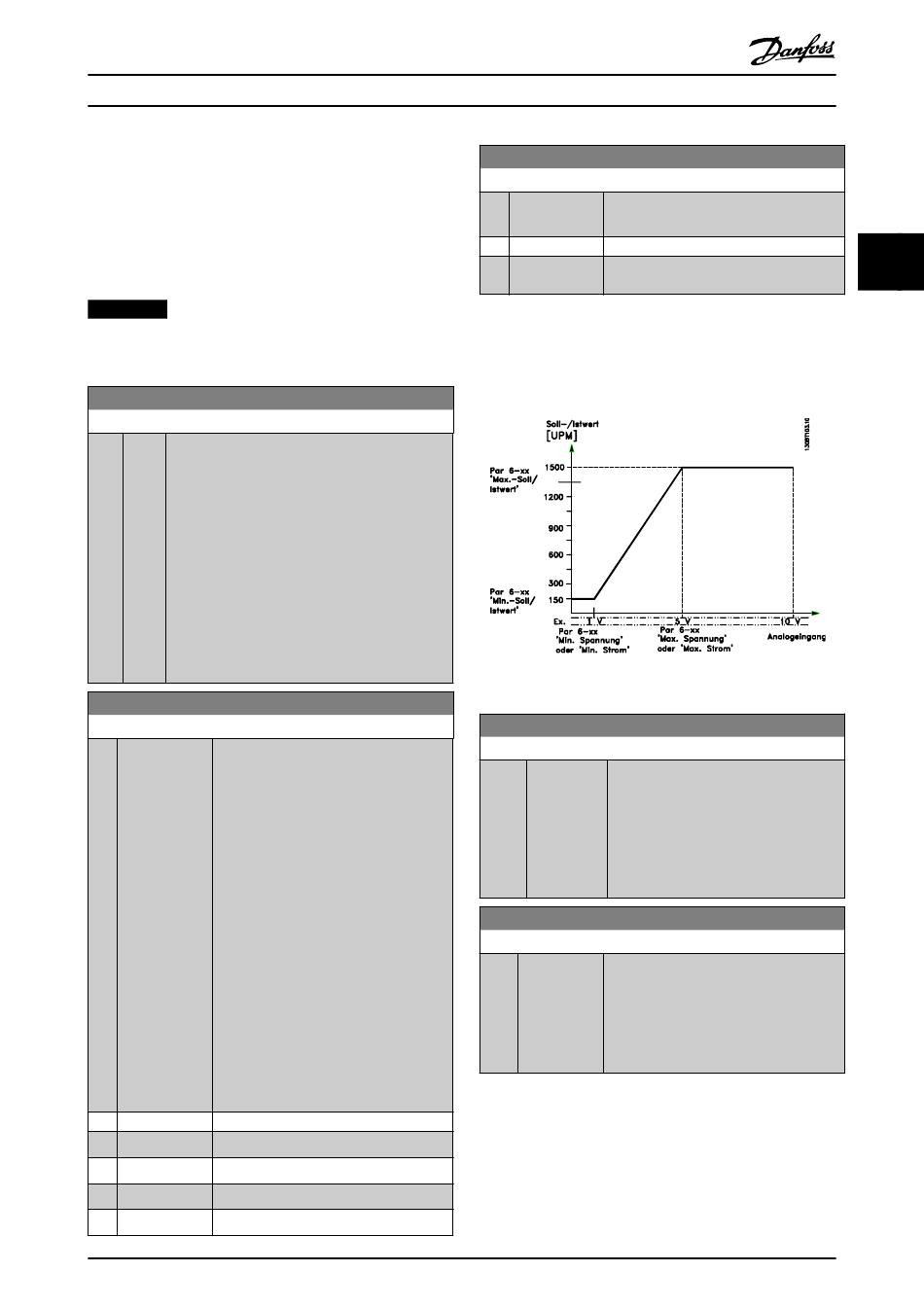

Abbildung 3.41 Analogeingang 1
6-10 Klemme 53 Skal. Min.Spannung
Range: Funktion:
0.07 V [ -10.00 - Geben Sie den minimalen (unteren)
*
par. 6-11 V] Spannungswert ein. Dieser Skalie-
rungswert des Analogeingangs muss dem
minimalen Sollwert aus
Parameter 6-14 Klemme 53 Skal. Min.-Soll/
Istwert entsprechen. Sie auch Abschnitt
Sollwertverarbeitung.
6-11 Klemme 53 Skal. Max.Spannung
Range: Funktion:
10 V [ par. 6-10 - Geben Sie den maximalen (oberen)
*
10 V] Spannungswert ein. Dieser Skalierungswert
für den Analogeingang muss dem in
6-15 Klemme 53 Skal. Max.-Soll/Istwert
eingestellten maximalen Soll-/Istwert
entsprechen.
3 3
