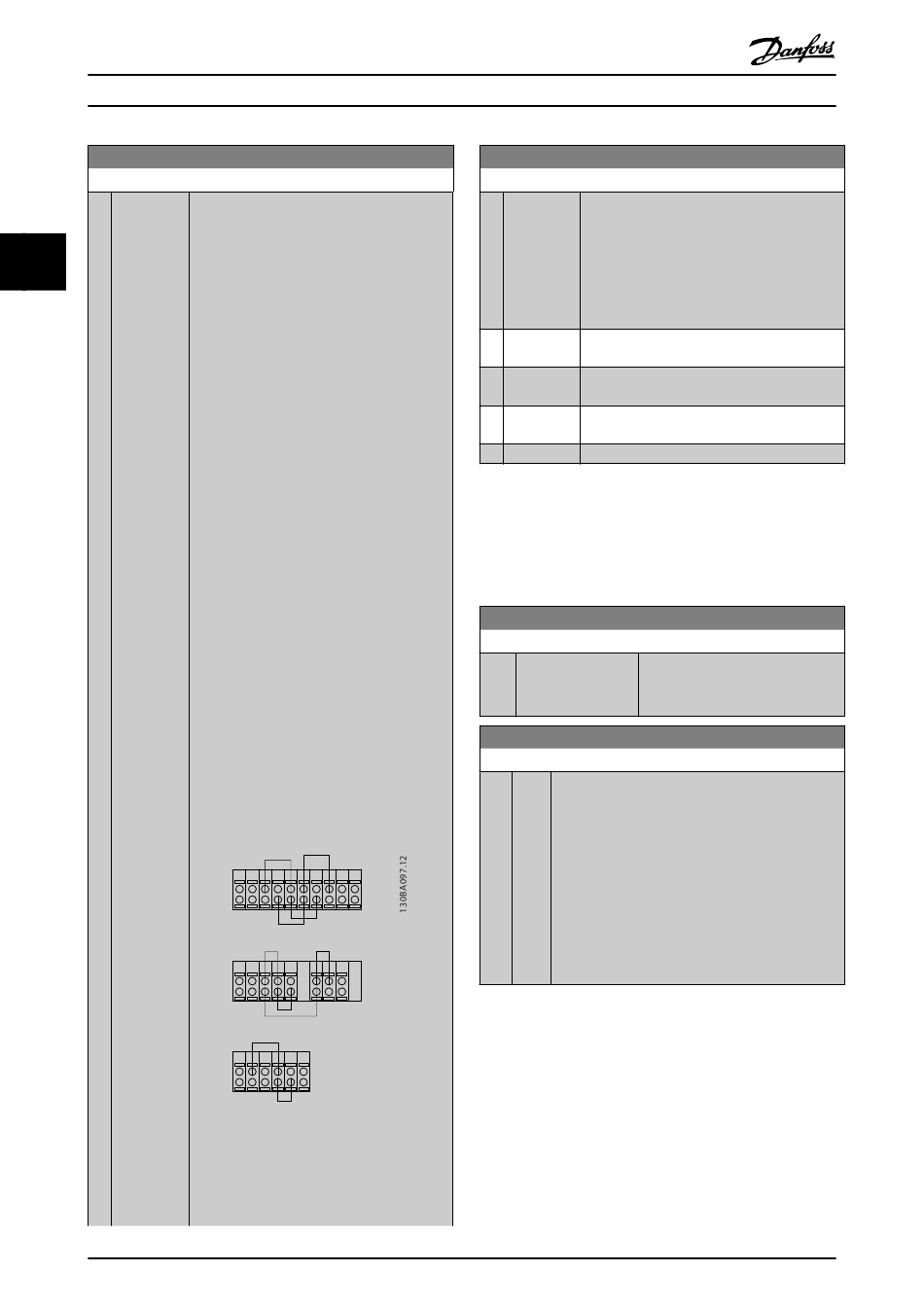

Parameterbeschreibungen
14-22 Betriebsart
Option:
3 3
152
Programmierungshandbuch
Funktion:
1. Wählen Sie [1] Steuerkartentest.
2. Unterbrechen Sie die Netzversorgung,
und warten Sie, bis die Anzeigenbe-
leuchtung erlischt.
3. Stellen Sie die Schalter S201 (A53)
und S202 (A54) auf „ON"/I.
4. Schließen Sie den Teststecker an
(siehe Abbildung 3.58).
5. Stellen Sie die Verbindung zur
Netzversorgung her.
6. Führen Sie verschiedene Tests durch.
7. Die Ergebnisse werden am LCP
angezeigt, und der Frequenzumrichter
wechselt in eine unendliche Schleife.
8. Parameter 14-22 Betriebsart wird
automatisch auf Normalbetrieb
eingestellt. Schalten Sie die Stromver-
sorgung aus und wieder ein, um nach
dem Steuerkartentest im Normal-
betrieb zu starten.
Ist das Testergebnis in Ordnung
LCP-Anzeige: Steuerkarte OK.
Trennen Sie die Verbindung zur Stromver-
sorgung, und ziehen Sie den Teststecker ab.
Die grüne LED an der Steuerkarte leuchtet auf.
Schlägt der Test fehl
LCP-Anzeige: I/O-Fehler Steuerkarte.
Tauschen Sie den Frequenzumrichter oder die
Steuerkarte aus. Die rote LED an der
Steuerkarte leuchtet auf. Prüfstecker (verbinden
Sie die folgenden Klemmen miteinander): 18 -
27 - 32; 19 - 29 - 33; 42 - 53 - 54
12 13 18 19 27 29 32 33 20 37
FC 302
12 13 18 19 27 32 33 20
FC 301
39 42 50 53 54 55
FC 301 &
FC 302
Abbildung 3.58 Prüfstecker
Wählen Sie [2] Initialisierung, um alle Parame-
terwerte auf die Werkseinstellungen
zurückzusetzen, mit Ausnahme von
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
14-22 Betriebsart
Option: Funktion:
Parameter 15-03 Anzahl Netz-Ein,
Parameter 15-04 Anzahl Übertemperaturen und
Parameter 15-05 Anzahl Überspannungen. Der
Frequenzumrichter wird beim nächsten Netz-
Ein zurückgesetzt.
Parameter 14-22 Betriebsart kehrt ebenfalls zur
Werkseinstellung [0] Normal Betrieb zurück.
[0] Normal
Betrieb
[1] Steuerkar-
tentest
[2] Initiali-
sierung
[3] Bootmodus
Für den Steuerkartentest und die Initialisierung (Werksein-
stellung der Parameter laden). Wählen Sie die Funktion,
drücken Sie die [OK]-Taste und schalten Sie die Netzver-
sorgung zum Frequenzumrichter ein. Beachten Sie, dass für
den Steuerkartentest spezielle Hardware erforderlich ist, die
an die Eingänge angeschlossen werden muss.
14-23 Typencodeeinstellung
Option: Funktion:
[256] Dummy_dd00113806 Verwenden Sie diesen Parameter,
um den Typencode des Frequen-
zumrichters neu zu erfassen.
14-24 Stromgrenze Verzögerungszeit
Range: Funktion:
60 [0 - Eingabe der Abschaltverzögerung bei Erreichen der
s 60 s] Stromgrenze in Sekunden. Wenn der Ausgangsstrom
*
die Stromgrenze erreicht
(Parameter 4-18 Stromgrenze), wird eine Warnung
ausgegeben. Wenn die Stromgrenzenwarnung für
den in diesem Parameter angegebenen Zeitraum
kontinuierlich vorhanden war, wird der Frequenzum-
richter abgeschaltet. Für einen kontinuierlichen
Betrieb an der Stromgrenze muss der Parameter auf
60 s = Aus eingestellt werden. Die Temperaturüber-
wachung des Frequenzumrichters ist weiterhin aktiv.
