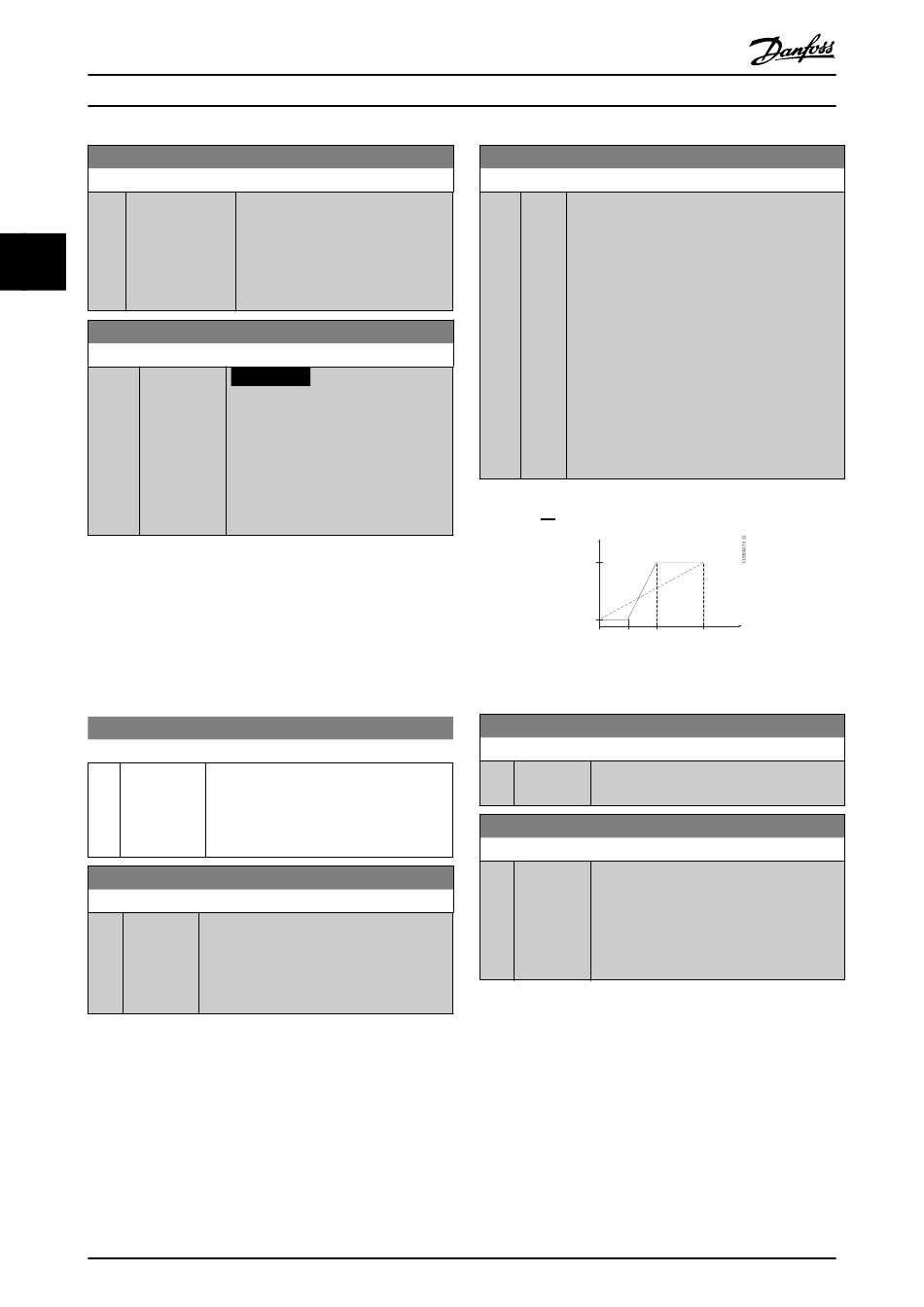

Analogausgang - Danfoss VLT AutomationDrive FC 301 Programmierungshandbuch

Parameterbeschreibungen
6-45 Kl.X30/12 Skal. Max.-Soll/Istw
Range:
100 [-999999.999 -
*
999999.999 ]
3 3
6-46 Klemme X30/12 Filterzeit
Range:
0.001 s [0.001 - 10 s]
*

3.8.6 6-5* Analogausgang 1

Parameter zum Konfigurieren und Skalieren der Funktion
für Analogausgang 1 (Klemme 42). Analogausgänge sind
Stromausgänge: 0/4 bis 20 mA. Die Masseklemme (Klemme
39) ist für den analogen und digitalen Masseanschluss
identisch und weist dasselbe elektrische Potential auf. Die
Auflösung am Analogausgang ist 12 Bit.
5-17 Klemme X30/3 Digitaleingang
Option:
[0] Ohne
*
Funktion
6-51 Kl. 42, Ausgang min. Skalierung
Range:
0 % [0 - 200 %] Dieser Parameter skaliert das Min.-Signal (0
*
108
Programmierungshandbuch
Funktion:
Festlegen des Skalierungswerts für
den Analogeingang, der dem
maximalen Spannungswert
entsprechen muss (eingestellt in
Parameter 6-41 Klemme X30/12 Skal.
Max.Spannung).
Funktion:
HINWEIS
Diesen Parameter können Sie
nicht bei laufendem Motor
einstellen.
Eine Zeitkonstante für digitale Tiefpass-
filter erster Ordnung zur Unterdrückung
von Störsignalen an Klemme X30/12.
Funktion:
Dieser Parameter ist aktiv, wenn das
Optionsmodul MCB 101 im Frequenzum-
richter installiert ist. Die Funktionen werden
unter der Parametergruppe 5-1* Digita-
leingänge beschrieben.
Funktion:
oder 4 mA) an Ausgangsklemme 42.
Stellen Sie den Wert auf den Prozentwert des
Gesamtbereichs der in 6-50 Klemme 42
Analogausgang ausgewählten Variable ein.
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
6-52 Kl. 42, Ausgang max. Skalierung
Range: Funktion:
100 [0 - Dieser Parameter skaliert die maximale Ausgabe
% 200 des ausgewählten Analogsignals an Klemme 42.
*
%] Setzen Sie den Wert auf den Maximalwert der
aktuellen Signalausgabe. Skalieren Sie die
Ausgabe auf einen Strom, der bei Vollausschlag
unterhalb von 20 mA oder bei einer Ausgabe von
weniger als 100 % des maximalen Signalwerts 20
mA beträgt. Sollen die 20 mA bereits bei 0 bis
100 % des maximalen Signalwerts erreicht
werden, müssen Sie den prozentualen Wert direkt
eingeben, z. B. 50 % = 20 mA. Wenn bei
maximalem Signal (100 %) ein kleinerer Strom
mit einem Wert zwischen 4 und 20 mA
gewünscht wird, berechnen Sie den Prozentwert
wie folgt:
mA / gewünschter maximaler Strom x 100%
20
20
i . e . 10 mA : x 100 = 200%
10
Strom
(mA)
20
0/4
Analog-
0 % Analog-
ausgang min. ausgang max.
Skalierung
Skalierung
Par. 6-93 Par. 6-94
Abbildung 3.42 Ausgang max. Skalierung
6-53 Kl. 42, Wert bei Bussteuerung
Range: Funktion:
0 % [0 - 100 %] Hält das Niveau von Ausgang 42 bei
*
Bussteuerung.
6-54 Kl. 42, Wert bei Bus-Timeout
Range: Funktion:
0 % [0 - 100 %] Hält das voreingestellte Niveau von Ausgang
*
42.
Wenn ein Bus-Timeout und eine Timeout-
Funktion unter 6-50 Klemme 42
Analogausgang ausgewählt sind, wird der
Ausgang mit diesem Wert voreingestellt.
Variabel für
100 %
Ausgang
Beispiel: Drehzahl
(UPM)
MG33MH03
