Danfoss VLT AutomationDrive FC 301 Programmierungshandbuch Seite 117

Parameterbeschreibungen
7-06 Drehzahlregler Tiefpassfilterzeit
Range: Funktion:
Size [0.1 Festlegung einer Zeitkonstante für den
related - 100 Tiefpassfilter der Drehzahlregelung. Der
*
ms] Tiefpassfilter verbessert die stationäre Leistung
und dämpft Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn viele Störsignale im
System sind; siehe Abbildung 3.44. Wenn
beispielsweise eine Zeitkonstante (τ) von 100
ms programmiert wird, liegt die Abschalt-
frequenz für den Tiefpassfilter bei 1/0.1= 10
RAD/s, was (10/2 x π) = 1,6 Hz entspricht. Der
PID-Regler reguliert nur ein Istwertsignal, das
mit einer Frequenz von unter 1,6 Hz schwankt.
Wenn das Istwertsignal mit einer Frequenz von
mehr als 1,6 Hz schwankt, reagiert der PID-
Regler nicht.
Einstellungen von Parameter 7-06 Drehzahl-
regler Tiefpassfilterzeit aus der Praxis anhand
der Anzahl von Impulsen pro Umdrehung am
Drehgeber:
Drehgeber-PPR
512
1024
2048
4096
HINWEIS
Starkes Filtern kann die dynamische Leistung
beeinträchtigen.
Dieser Parameter wird mit den Regelverfahren für
Parameter 1-00 Regelverfahren [1] Mit Drehgeber und [2]
Drehmomentregler verwendet.
Die Filterzeit bei „Fluxvektor ohne Geber" muss auf
3-5 ms angepasst werden.
MG33MH03
Programmierungshandbuch
Parameter 7-06 Dreh
zahlregler Tiefpassfil-
terzeit
10 ms
5 ms

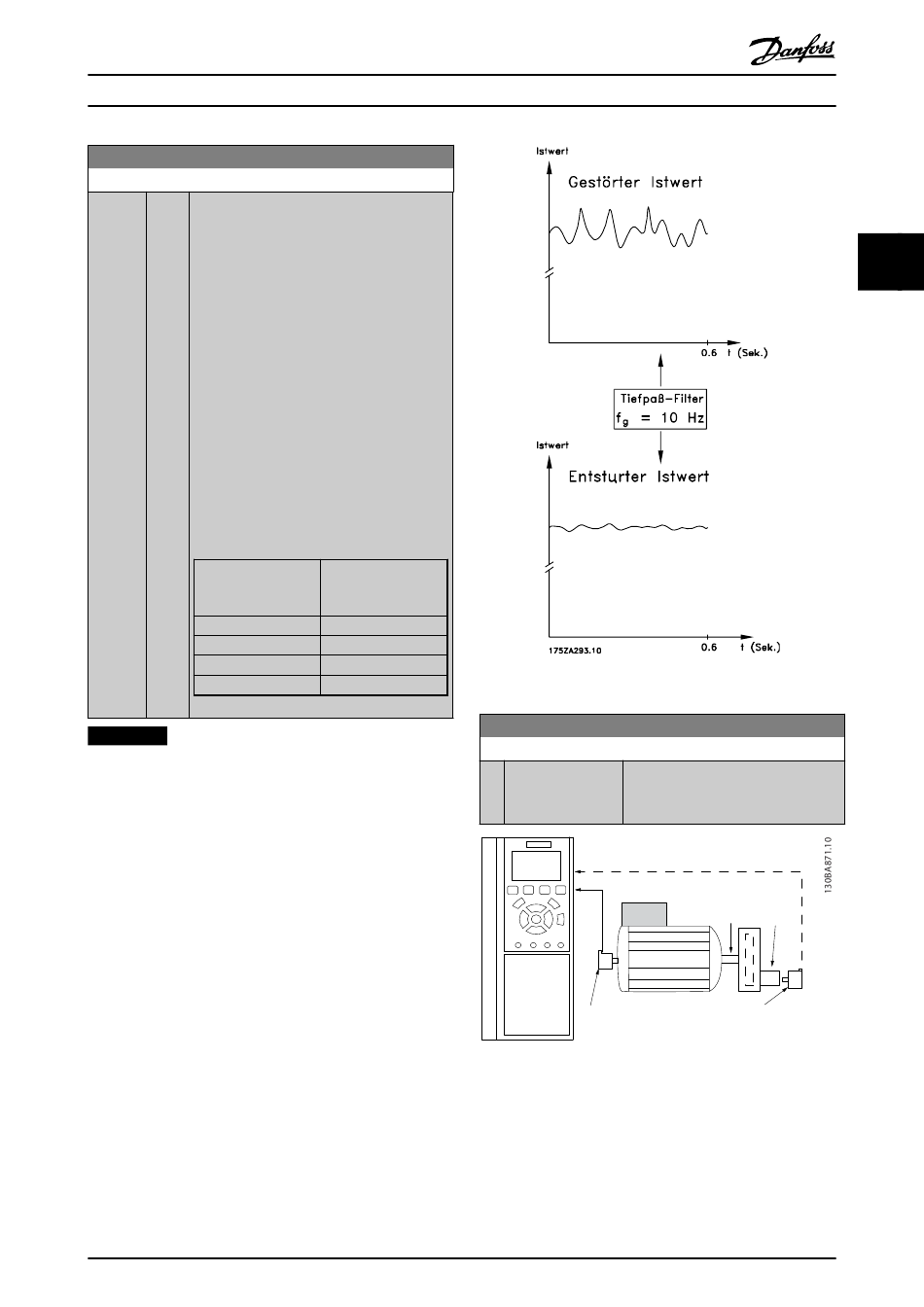

Abbildung 3.44 Istwertsignal
2 ms
1 ms
7-07 Drehzahlregler Getriebefaktor
Range:
1
*
Abbildung 3.45 Drehzahlregler Getriebefaktor
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Funktion:
[ 0.0001 - 32.0000 ] Der Frequenzumrichter multipliziert die
Drehzahlrückführung mit diesem
Verhältnis.
Motor
Par 7-07=1.00
3
n1 n2
Par 7-07=n1/n2
115
