Parameterbeschreibungen
3-77 S-Form Anfang (Rampe Ab 4)
Range:
50 % [ 1 - 99
*
%]
3 3
3-78 S-Form Ende (Rampe Ab 4)
Range:
50 % [ 1 - 99
*
%]
3.5.7 3-8* Weitere Rampen
3-80 Rampenzeit JOG
Range:
Size [0.01
related - 3600
*
s]

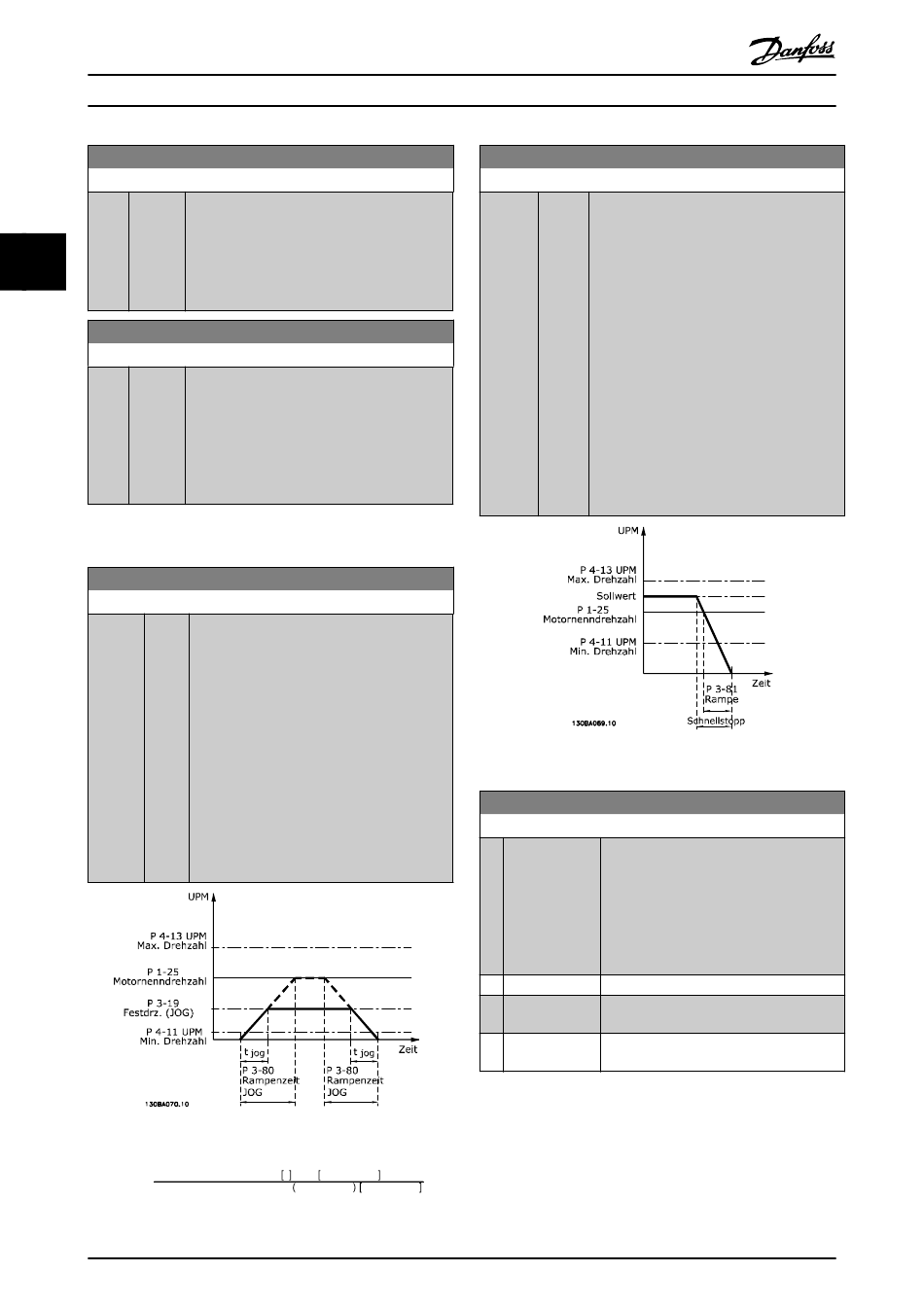

Abbildung 3.27 Rampenzeit JOG
Par . 3 − 80 =
Δ Festdrehzahl JOG Drehzahl Par. . 3 − 19 U/min [UPM]
74
Programmierungshandbuch
Funktion:
Zur Eingabe des Verhältnisses der gesamten
Rampe-Ab-Zeit (Parameter 3-72 Rampenzeit Ab
4), in der sich das Verzögerungsmoment erhöht.
Ein hoher Prozentsatz minimiert ruckartige
Drehmomentänderungen in der Anwendung, da
hierbei der Erschütterungsausgleich höher ist.
Funktion:
Zur Eingabe des Verhältnisses der gesamten
Rampe-Ab-Zeit (Parameter 3-72 Rampenzeit Ab
4), in der sich das Verzögerungsmoment
reduziert. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen in der
Anwendung, da hierbei der Erschütterungsaus-
gleich höher ist.
Funktion:
Geben Sie die Rampenzeit JOG ein, d. h. die
Zeit für Beschleunigung/Verzögerungszeit
zwischen 0 UPM und der Motornennfrequenz
n . Vergewissern Sie sich, dass der
s
resultierende für die vorliegende Rampenzeit
JOG erforderliche Ausgangsstrom nicht die
unter Parameter 4-18 Stromgrenze festgelegte
Stromgrenze überschreitet. Die Rampenzeit
JOG beginnt bei Aktivierung eines Jog-Signals
über das LCP, einen ausgewählten Digital-
eingang oder die serielle
Kommunikationsschnittstelle. Wenn der
Zustand der Festdrehzahl JOG deaktiviert wird,
gelten die normalen Rampenzeiten.
tFestdrehzahl JOG s x ns U/min [UPM]
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
3-81 Rampenzeit Schnellstopp
Range: Funktion:
Size [0.01 Geben Sie die Rampenzeit Ab für den
related - 3600 Schnellstopp ein, d. h. die Verzögerungszeit
*
s] von der synchronen Motordrehzahl bis zu 0
UPM. Stellen Sie sicher, dass im Wechsel-
richter aus dem generatorischen Betrieb des
Motors, der zum Erzielen der vorgegebenen
Rampenzeit Ab notwendig ist, keine
Überspannung im Wechselrichter entsteht.
Stellen Sie außerdem sicher, dass der
erzeugte Strom, der zum Erreichen der
vorgegebenen Rampenzeit Ab notwendig ist,
nicht die Stromgrenze überschreitet (die
Stromgrenze wird unter
Parameter 4-18 Stromgrenze festgelegt). Der
Schnellstopp wird über ein Signal an einem
ausgewählten Digitaleingang oder über die
serielle Kommunikationsschnittstelle aktiviert.
Abbildung 3.28 Rampenzeit Schnellstopp
3-82 Rampentyp Schnellstopp
Option: Funktion:
Wählen Sie den Rampentyp entsprechend
den Anforderungen für Beschleunigung
und Verzögerung aus. Eine lineare Rampe
sorgt für eine konstante Beschleunigung
bzw. Verzögerung. Eine S-Rampe ergibt
eine nicht lineare Beschleunigung und
gleicht Rucke in der Anwendung aus.
[0] Linear
[1] S-Rampe
konst.Ruck
[2] S-Rampe konst.
Zeit
MG33MH03
