Danfoss VLT AutomationDrive FC 301 Programmierungshandbuch Seite 114

Parameterbeschreibungen
6-70 Kl. X45/1 Ausgang
Option:
[142] Bus-Strg. 4 - 20 mA
3 3
Timeo.
[150] Max.Ausg.fr. 4 - 20
mA
6-71 Klemme X45/1, Ausgang min. Skalierung
Range:
0,00 % [0,00 -
*
200,00 %]
6-72 Klemme X45/1, Ausgang max. Skalierung
Range:
100% [0,00 -
*
200,00
%]
112
Programmierungshandbuch
Funktion:
Analogausgangs im Falle eines Bus-
Timeouts.
Parameter 4-54 Warnung Sollwert
niedr. definiert das Verhalten des
Analogausgangs im Falle eines Bus-
Timeouts.
Im Verhältnis zu Parameter 4-19 Max.
Ausgangsfrequenz.
Funktion:
Dieser Parameter skaliert das Min.-Signal an
Ausgangsklemme X45/1 in Prozent des
max. Signalpegels. Programmieren Sie
25 %, wenn z. B. 0 mA (oder 0 Hz) bei
25 % des maximalen Ausgangswerts
gewünscht ist. Skalierungswerte bis zu
100 % können nie höher sein als die
entsprechende Einstellung in 6-72 Klemme
X45/1 Max. Skalierung.
Funktion:
Dieser Parameter skaliert das Max.-Signal an
Ausgangsklemme X45/1 in Prozent des max.
Signalpegels. Setzen Sie den Wert auf den
Maximalwert der aktuellen Signalausgabe.
Skalieren Sie die Ausgabe auf einen Strom, der
bei Vollausschlag unterhalb von 20 mA oder bei
einer Ausgabe von weniger als 100 % des
maximalen Signalwerts 20 mA beträgt. Sollen
die 20 mA bereits bei 0 bis 100 % des
maximalen Signalwerts erreicht werden, müssen
Sie den prozentualen Wert direkt eingeben, z. B.
50 % = 20 mA. Wenn bei maximalem Signal
(100 %) ein kleinerer Strom zwischen 4 und 20
mA gewünscht wird, berechnen Sie den
Prozentwert wie folgt (Beispiel mit
gewünschtem max. Ausgangssignal von 10 mA):
IBEREICH mA
x 100%
I GEWÜNSCHT MAX mA
mA
20 − 4
= x 100% = 160%
mA
10
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.

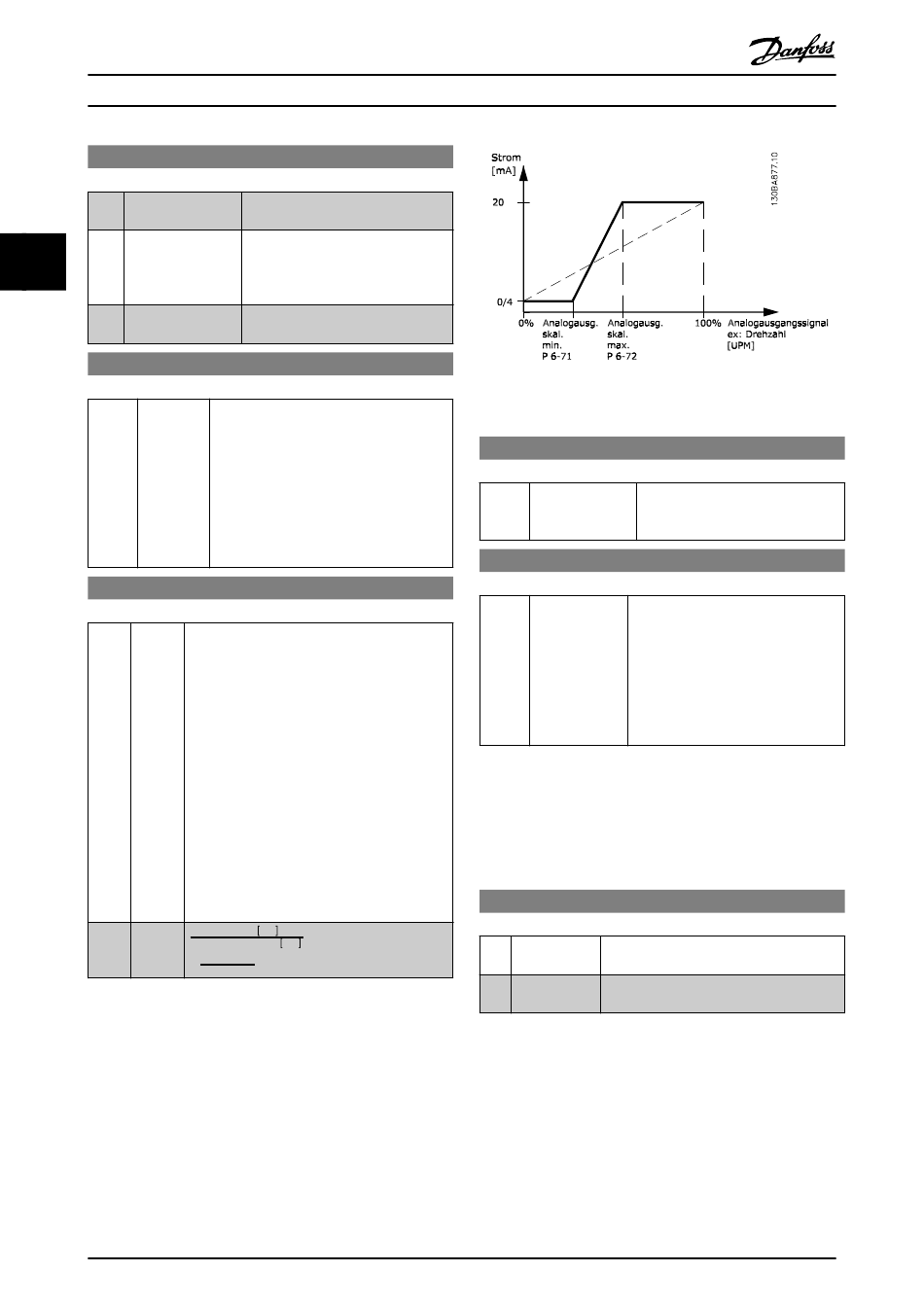

Abbildung 3.43 Ausgang Max.Skalierung
6-73 Klemme X45/1, Wert bei Bussteuerung
Range: Funktion:
0,00 % [0,00 - 100,00 %] Hält den Strom an Analogausgang 3
*
(Klemme X45/1) auf konstantem
Niveau, sofern er busgesteuert ist.
6-74 Klemme X45/1 Wert bei Bus-Timeout
Range: Funktion:
0,00 % [0,00 - Hält das voreingestellte Stromniveau
*
100,00 %] von Analogausgang 3 (Klemme
X45/1).
Wenn ein Bus-Timeout vorliegt und
unter 6-70 Kl. X45/1 Ausgang eine
Timeout-Funktion ausgewählt wurde,
wird der Ausgang auf dieses Niveau
voreingestellt.
3.8.9 6-8* Analogausgang 4 MCB 113
Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogausgang 4. Klemmen X45/3 und X45/4.
Analogausgänge sind Stromausgänge: 0/4 bis 20 mA. Die
Auflösung am Analogeingang ist 11 Bit.
6-80 Klemme X45/3 Ausgang
Option: Funktion:
Auswahl von Klemme X45/3 als analogen
Stromausgang.
[0] Ohne Funktion Gleiche Optionen wie für 6-70 Kl. X45/1
*
Ausgang verfügbar
MG33MH03
