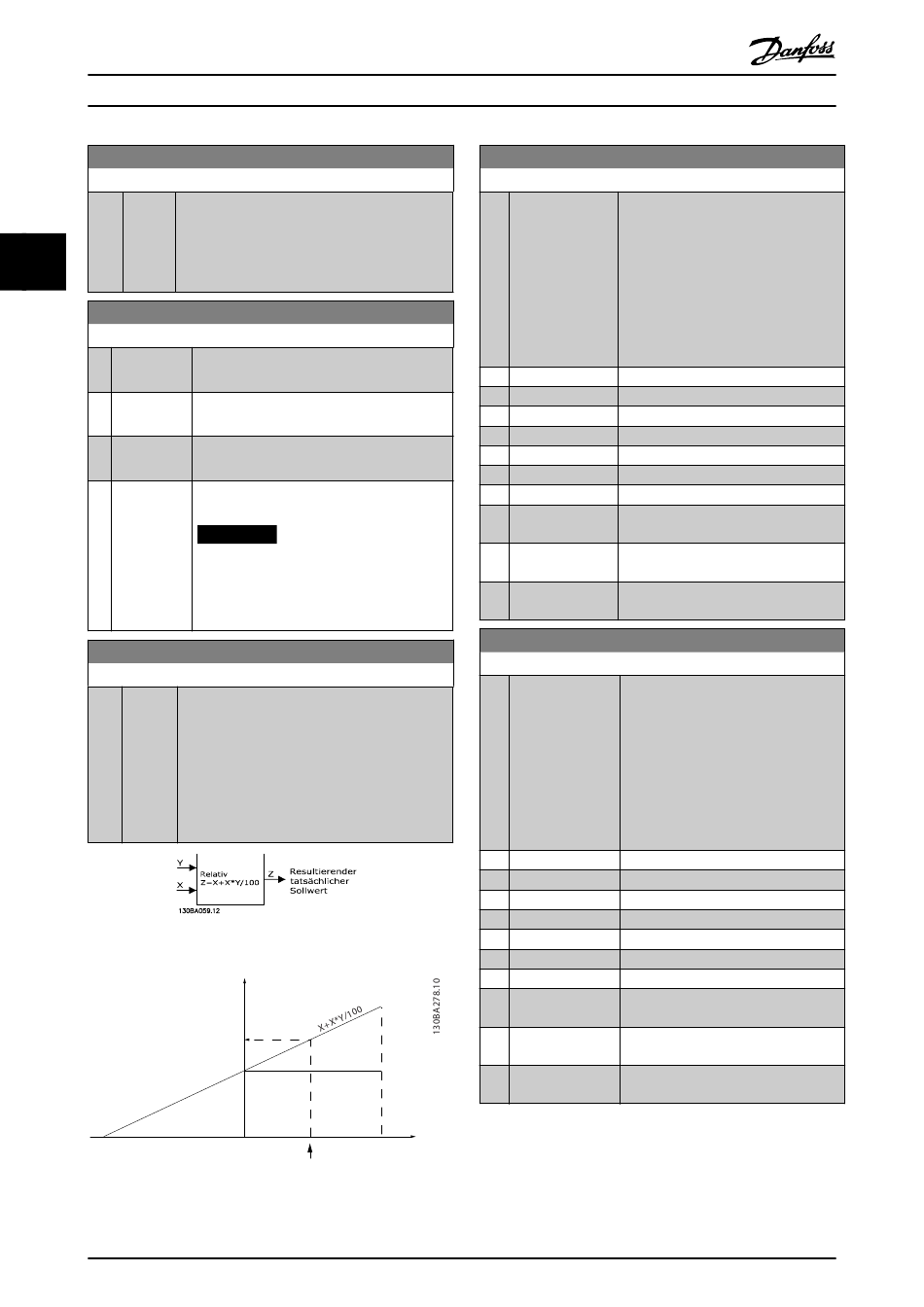

Danfoss VLT AutomationDrive FC 301 Programmierungshandbuch Seite 70

Parameterbeschreibungen
3-12 Frequenzkorrektur Auf/Ab
Range:
3 3
3-13 Sollwertvorgabe
Option:
[0] Umschalt.
Hand/Auto
[1] Fern
[2] Ort
3-14 Relativer Festsollwert
Range:
0 [-100 -
% 100 %]
*
Abbildung 3.22 Relativer Festsollwert
-100
Abbildung 3.23 Aktueller Sollwert
68
Programmierungshandbuch
Funktion:
ausgewählt wurde, wird der (relative) Prozentwert
vom Gesamt-Sollwert abgezogen. Über die
Digitalpoti-Funktion haben Sie Zugriff auf weitere
Funktionen. Siehe Parametergruppe 3-9*
Digitalpoti.
Funktion:
Bestimmung, welche Sollwertvorgabe aktiviert
wird.
Verwenden des Ortsollwerts im Hand-Betrieb
bzw. des Fernsollwerts im Auto-Betrieb.
Verwenden des Fernsollwerts im Hand- und
Auto-Betrieb.
Verwenden des Ortsollwerts im Hand- und
Auto-Betrieb.
HINWEIS
Bei Einstellung von [2] Ort startet der
Frequenzumrichter nach einem Netz-
Aus erneut mit dieser Einstellung.
Funktion:
Der aktuelle Sollwert X, eingestellt in
Parameter 3-14 Relativer Festsollwert, wird mit
dem Prozentwert Y erhöht oder reduziert.
Hieraus ergibt sich der aktuelle Sollwert Z. Der
aktuelle Sollwert (X) ist die Summe der in
3-15 Variabler Sollwert 1, 3-16 Variabler Sollwert 2,
3-17 Variabler Sollwert 3 und 8-02 Aktives
Steuerwort ausgewählten Eingänge.
Z
X
0
P 3-14
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
3-15 Variabler Sollwert 1
Option:
[0] Deaktiviert
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[11] Bus Sollwert
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analog Input
X48/2
3-16 Variabler Sollwert 2
Option:
[0] Deaktiviert
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[11] Bus Sollwert
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analog Input
X48/2
Y
100 %
Funktion:
Dieser Parameter bestimmt die Quelle
des ersten Sollwertsignals. Sie können
bis zu drei variable Sollwertsignale
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler
Sollwert 2 und Parameter 3-17 Variabler
Sollwert 3), die den Gesamtsollwert
bilden. Die Summe der Sollwertsignale
legt die aktuellen Sollwerte fest.
(Universal-E/A-Optionsmodul)
(Universal-E/A-Optionsmodul)
Funktion:
Dieser Parameter bestimmt die Quelle
des zweiten Sollwertsignals. Sie können
bis zu drei variable Sollwertsignale
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler
Sollwert 2 und Parameter 3-17 Variabler
Sollwert 3), die den Gesamtsollwert
bilden. Die Summe der Sollwertsignale
legt die aktuellen Sollwerte fest.
