Parameterbeschreibungen
3.3.11.3 ETR
Bei den Berechnungen wird die bei niedriger Drehzahl
herabgesetzte Kühlung des im Motor integrierten Lüfters
berücksichtigt.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6

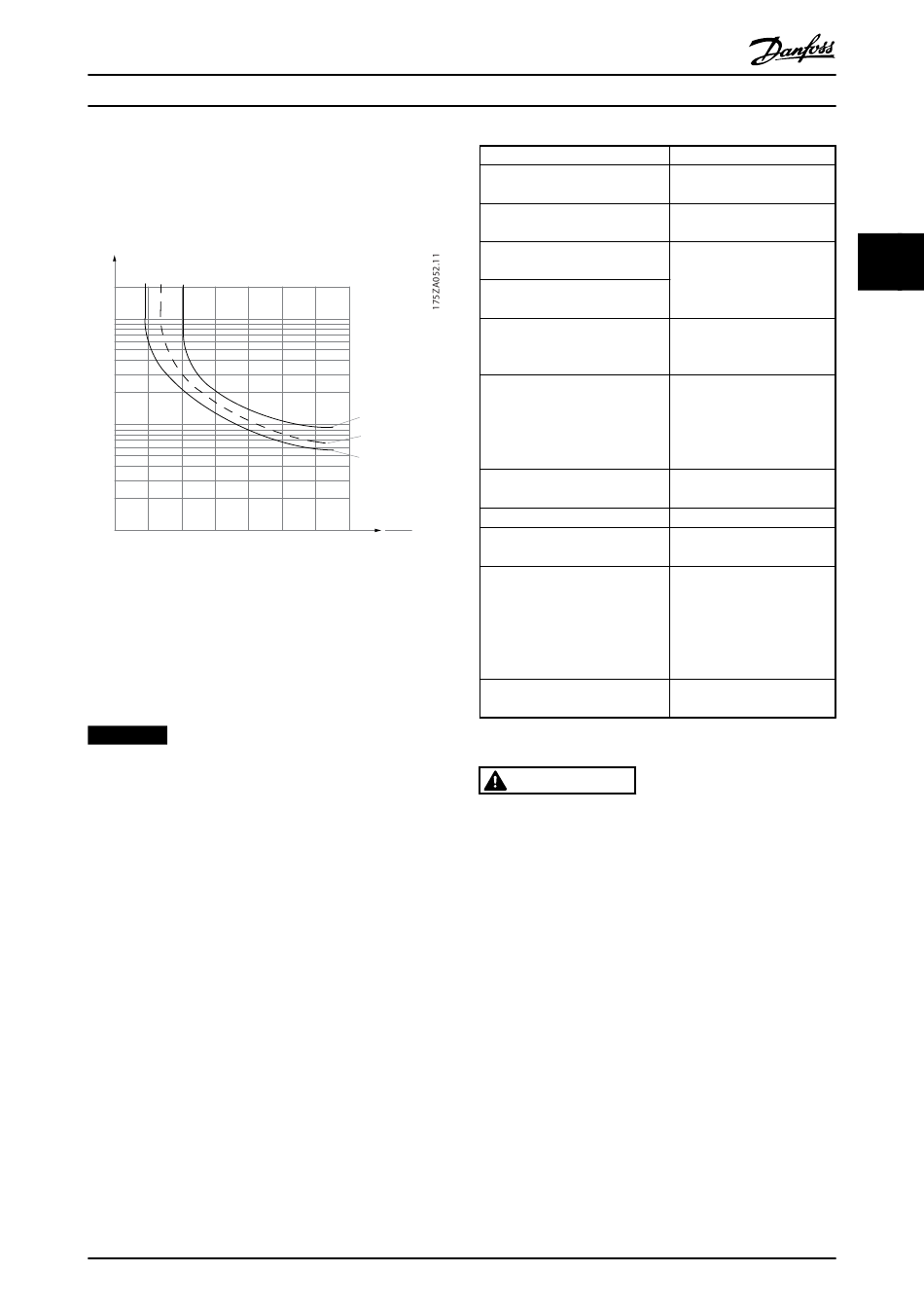

Abbildung 3.16 ETR-Profil
3.3.11.4 ATEX ETR
In der B-Option bietet die Option eines MCB 112 PTC-
Thermistors ATEX-anerkannte Überwachung der
Motortemperatur. Alternativ kann auch eine externe PTC-
Schutzvorrichtung mit ATEX-Zulassung verwendet werden.
HINWEIS
Für diese Funktion dürfen ausschließlich Motoren mit
ATEX Ex-e-Zulassung verwendet werden. Siehe Motor-
Typenschild, Zulassungszertifikat, Datenblatt oder
wenden Sie sich an den Motorhersteller.
Beim Steuern eines Ex-e-Motors mit „Erhöhter Sicherheit"
müssen bestimmte Einschränkungen eingehalten werden.
Die zu programmierenden Parameter sind in dem nachfol-
genden Anwendungsbeispiel aufgeführt.
MG33MH03
Programmierungshandbuch
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0
IMN
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Funktion
Parameter 1-90 Thermischer
Motorschutz
Parameter 1-94 ATEX ETR I-Grenze
Gesw. red.
Parameter 1-98 ATEX ETR interpol.
f-Pkt.
Parameter 1-99 ATEX ETR interpol.
I-Pkt.
Parameter 1-23 Motornenn-
frequenz
Parameter 4-19 Max. Ausgangs-
frequenz
Parameter 4-18 Stromgrenze
5-15 Klemme 33 Digitaleingang
Parameter 5-19 Klemme 37
Sicherer Stopp
Parameter 14-01 Taktfrequenz
Parameter 14-26 WR-Fehler
Abschaltverzögerung
Tabelle 3.8 Parameter
VORSICHT
Vergleichen Sie die vom Motorenhersteller angegebene
minimale Taktfrequenz mit der minimalen Taktfrequenz
des Frequenzumrichters, der Werkseinstellung in
Parameter 14-01 Taktfrequenz. Verwenden Sie einen
Sinusfilter, wenn der Frequenzumrichter diese
Anforderung nicht erfüllt.
Weitere Informationen zur thermischen Überwachung nach
ATEX ETR finden Sie in Anwendungshinweis MN33G.
Einstellung
[20] ATEX ETR
20%
Motor-Typenschild
Geben Sie den gleichen Wert
wie für Parameter 4-19 Max.
Ausgangsfrequenz ein.
Motor-Typenschild, ggf.
reduziert bei langen
Motorkabeln, Sinusfilter oder
reduzierte Versorgungs-
spannung
Durch 1-90 [20] zwangsweise
auf 150 %
[80] PTC-Karte 1
[4] PTC 1 Alarm
Überprüfen Sie, dass der
Standardwert die
Anforderung vom Motor-
Typenschild erfüllt. Ist dies
nicht der Fall, verwenden Sie
einen Sinusfilter.
0
55
