Parameterbeschreibungen
Wenn S-Rampen ausgewählt wurden, stellen Sie den
erforderlichen Grad für die nicht-lineare Kompensation von
Erschütterungen ein. Stellen Sie diese Erschütterungskom-
pensation ein, indem Sie das Verhältnis von Rampe-auf-
und Rampe-ab-Zeiten definieren, bei denen
Beschleunigung und Verzögerung variabel sind (d. h.
3 3
zunehmend oder abnehmend). Die Beschleunigungs- und
Verzögerungseinstellungen für S-Rampen werden als
Prozentsatz der eigentlichen Rampenzeit definiert.

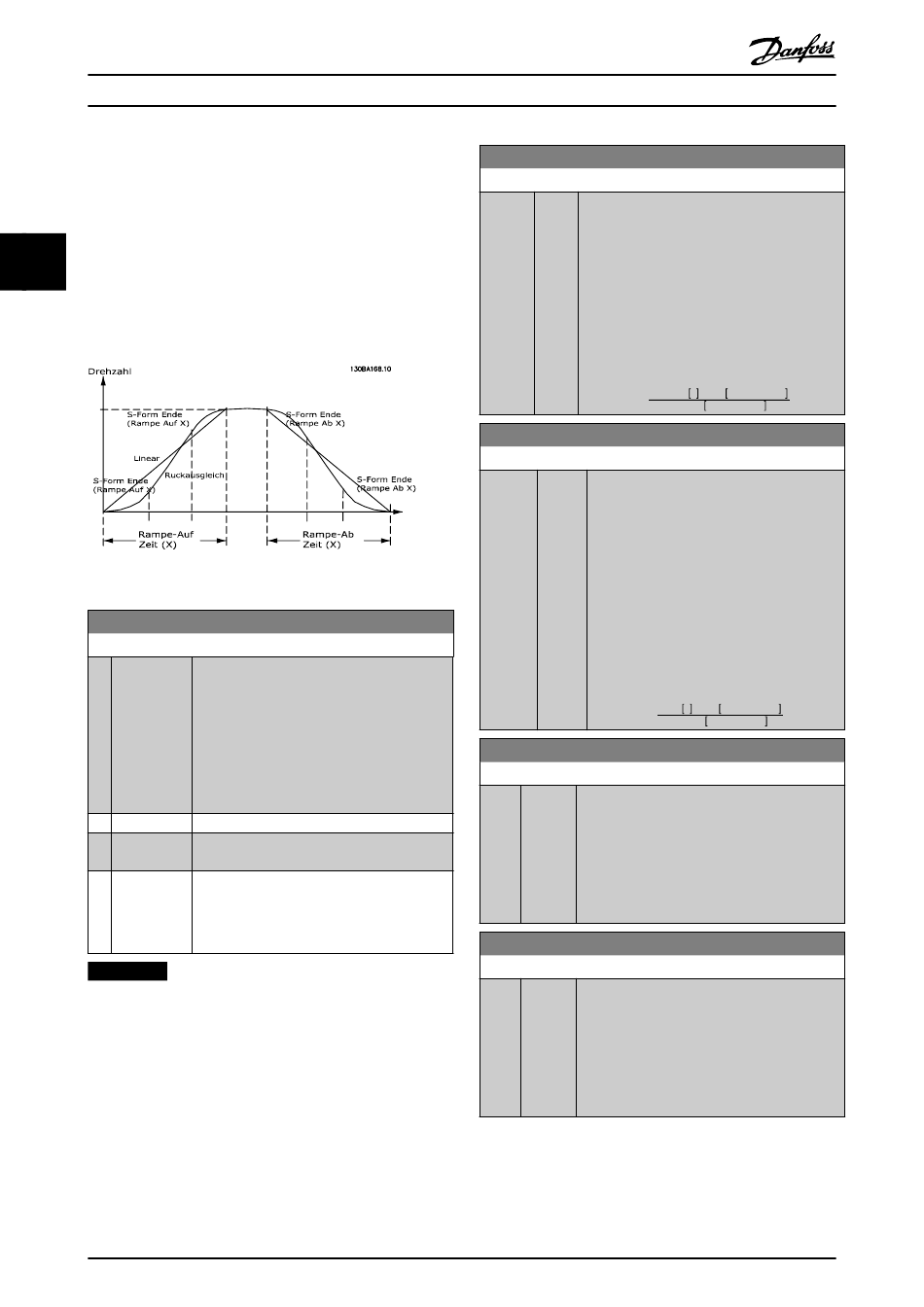

Abbildung 3.26 Lineare Rampenzeiten
3-40 Rampentyp 1
Option:
[0] Linear
[1] S-Rampe
konst.Ruck
[2] S-Rampe
konst. Zeit
HINWEIS
Wenn Sie [1] S-Rampe konst.Ruck auswählen und den
Sollwert während der Rampe ändern, kann die
Rampenzeit verlängert werden, um eine ruckfreie
Bewegung zu erzeugen. Dies kann zu einer längeren
Start- oder Stoppzeit führen.
Möglicherweise ist eine zusätzliche Anpassung der S-
Rampen-Verhältnisse oder der Schaltinitiatoren
erforderlich.
70
Programmierungshandbuch
Funktion:
Wählen Sie den Rampentyp entsprechend den
Anforderungen an Beschleunigung/
Verzögerung aus.
Eine lineare Rampe sorgt für eine konstante
Beschleunigung bzw. Verzögerung. Eine S-
Rampe ergibt eine nicht lineare
Beschleunigung und gleicht Rucke in der
Anwendung aus.
Beschleunigung mit geringstmöglichem Ruck.
Die S-Rampe basiert auf den
unterParameter 3-41 Rampenzeit Auf 1 und
Parameter 3-42 Rampenzeit Ab 1 eingestellten
Werten.
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
3-41 Rampenzeit Auf 1
Range: Funktion:
Size Geben Sie die Rampenzeit Auf ein, d. h. die
related [ 0.01 Beschleunigungszeit von 0 UPM bis zur
*
- 3600 synchronen Motordrehzahl n
s] Rampe-Auf-Zeit so, dass der Ausgangsstrom die
in Parameter 4-18 Stromgrenze festgelegte
Stromgrenze während des Beschleunigens nicht
überschreitet. Der Wert 0,00 entspricht im
Drehzahlmodus 0,01 s. Beachten Sie auch die
Hinweise zur Rampe-ab-Zeit unter
Parameter 3-42 Rampenzeit Ab 1.
tBeschl. s x ns U/min [UPM]
Par . 3 − 41 =
3-42 Rampenzeit Ab 1
Range: Funktion:
Size [ 0.01 Geben Sie die Rampenzeit Ab ein, d. h. die
related - 3600 Verzögerungszeit von der synchronen
*
s] Motordrehzahl n
eine Rampe-Ab-Zeit, die bei generatorischem
Motorbetrieb nicht zu einer Überspannung im
Wechselrichter führt, und so, dass der
erzeugte Strom die unter
Parameter 4-18 Stromgrenze eingestellte
Stromgrenze nicht überschreitet. Der Wert
0,00 entspricht im Drehzahlmodus 0,01 s.
Beachten Sie die Rampe Auf-Zeit unter
Parameter 3-41 Rampenzeit Auf 1.
tdec s x ns U/min [UPM]
Par . 3 − 42 =
3-45 SS-Form Anfang (Rampe Auf 1)
Range: Funktion:
50 % [ 1 - 99 Zur Eingabe des Verhältnisses der gesamten
*
%] Rampe-Auf-Zeit (Parameter 3-41 Rampenzeit Auf
1), in der sich das Beschleunigungsmoment
erhöht. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen in der
Anwendung, da hierbei der Erschütterungsaus-
gleich höher ist.
3-46 S-Form Ende (Rampe Auf 1)
Range: Funktion:
50 % [ 1 - 99 Zur Eingabe des Verhältnisses der gesamten
*
%] Rampe-Auf-Zeit (Parameter 3-41 Rampenzeit Auf
1), in der sich das Beschleunigungsmoment
reduziert. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen in der
Anwendung, da hierbei der Erschütterungsaus-
gleich höher ist.
. Wählen Sie die
S
Sollw. U/min [UPM]
bis zu 0 UPM. Wählen Sie
s
Sollw. U/min [UPM]
