Parameterbeschreibungen
HINWEIS
Es ist wichtig die Motorparametergruppe 1-2*
Motordaten korrekt einzustellen, da diese Parameter
einen Teil des AMA-Algorithmus bilden. Zum Erreichen
einer optimalen dynamischen Motorleistung muss eine
3 3
AMA durchgeführt werden. Je nach Nennleistung des
Motors kann dies bis zu 10 Minuten dauern.
HINWEIS
Während der AMA darf kein externes Drehmoment
erzeugt werden.
HINWEIS
Wenn Sie eine der Einstellungen in Parametergruppe
1-2* Motordaten ändern, kehren die erweiterten
Motorparameter Parameter 1-30 Statorwiderstand (Rs) bis
Parameter 1-39 Motorpolzahl auf ihre Werkseinstellung
zurück.
HINWEIS
AMA funktioniert problemlos bei einem Motor, der um 1
Größe kleiner ist, in der Regel auch bei einem Motor, der
2 Größen kleiner ist, aber selten bei Motoren, die 3
Größen kleiner sind, und niemals bei Motoren, die 4
Größen kleiner sind. Beachten Sie, dass die Genauigkeit
der gemessenen Motordaten abnimmt, wenn Sie mit
Motoren arbeiten, die kleiner als die Nenngröße des
Frequenzumrichters sind.
3.3.5 1-3* Erw. Motordaten
Parameter für erweiterte Motordaten. Vergewissern Sie
sich, dass die Motordaten in Parameter 1-30 Statorwi-
derstand (Rs) bis Parameter 1-39 Motorpolzahl dem Motor
entsprechen. Die Werkseinstellungen basieren auf
gängigen Daten normaler Standardmotoren. Falsche
Eingaben können zu Fehlfunktionen oder ungewollten
Reaktionen des Frequenzumrichters führen. Falls die
Motordaten unbekannt sind, wird die Durchführung einer
AMA (Automatische Motoranpassung) empfohlen. Siehe
Parameter 1-29 Autom. Motoranpassung.
Die Parametergruppen 1-3* und 1-4* können bei
laufendem Motor nicht geändert werden.
HINWEIS
Eine einfache Überprüfung des Summenwerts von
X1+Xh besteht im Dividieren der Leiter-Leiter-Spannung
durch sqrt(3) und durch erneutes Dividieren dieses
Ergebnisses durch den Motor-Leerlaufstrom. [VL-L/
sqrt(3)]/I = X1 + Xh, siehe Abbildung 3.6. Diese Werte
NL
sind für ein ordnungsgemäßes Magnetisieren des Motors
wichtig. Für Hochpolmotoren wird diese Überprüfung
dringend empfohlen.
42
Programmierungshandbuch
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
P 1-33
P 1-30
I
1 X
R
s 1δ
U
1
P 1-36
R
Fe

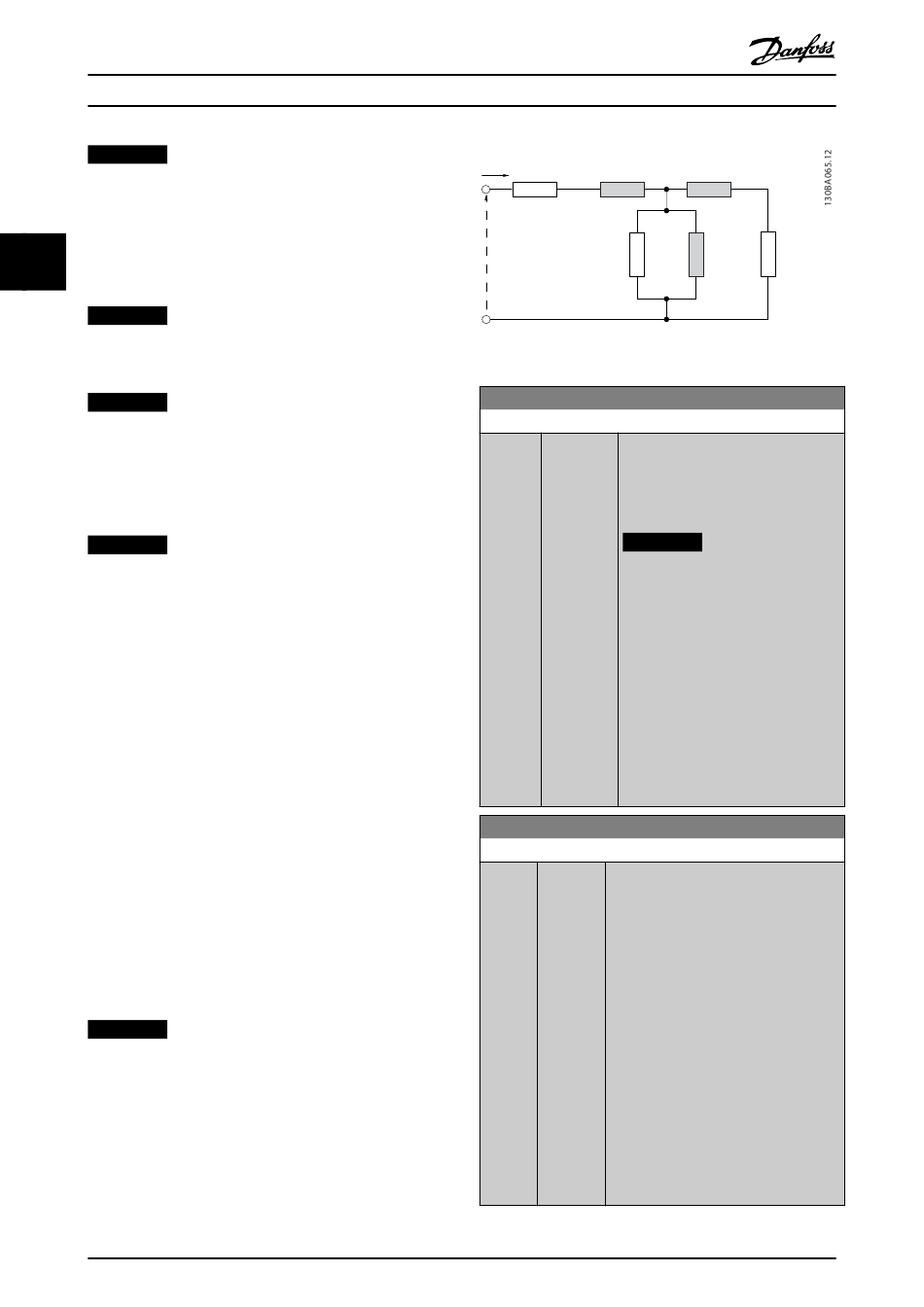

Abbildung 3.6 Ersatzschaltbild eines Asynchronmotors
1-30 Statorwiderstand (Rs)
Range: Funktion:
Size [ 0.0140 - Stellen Sie hier den Wert des Statorwi-
related 140.0000 derstands gemäß Motorersatzschaltbild
*
Ohm] ein. Geben Sie den Wert von einem
Motordatenblatt ein oder führen Sie
eine AMA an einem kalten Motor aus.
HINWEIS
Für PM-Motoren:
Die AMA ist nicht verfügbar.
Wenn nur Leiter-Leiter-Daten
verfügbar sind, teilen Sie den Wert
durch 2, um den Wert zwischen
Leiter und Sternpunkt zu erhalten.
Messen Sie den Wert alternativ
mit einem Ohmmeter, damit auch
der Kabelwiderstand berück-
sichtigt wird. Teilen Sie den
gemessenen Wert durch 2 und
geben Sie das Ergebnis ein.
1-31 Rotorwiderstand (Rr)
Range: Funktion:
Size [ 0.0100 - Stellen Sie den Wert für den Rotorwi-
related 100.0000 derstand R
*
Ohm] Wellenleistung ein.
1.
2.
3.
P 1-34
X'
2δ
P 1-35 P 1-31
X
R'
h
r
zur Verbesserung der
r
Führen Sie eine AMA an einem
kalten Motor durch. Der Frequen-
zumrichter misst den Wert am
Motor. Alle Kompensationen
werden auf 100 % zurückgesetzt.
Geben Sie den Wert für R
r
manuell ein. Den Wert erhalten
Sie vom Motorhersteller.
Verwenden Sie die Werksein-
stellung für R . Der
r
Frequenzumrichter ermittelt
automatisch die Einstellung
gemäß dem eingestellten
Motortyp.
