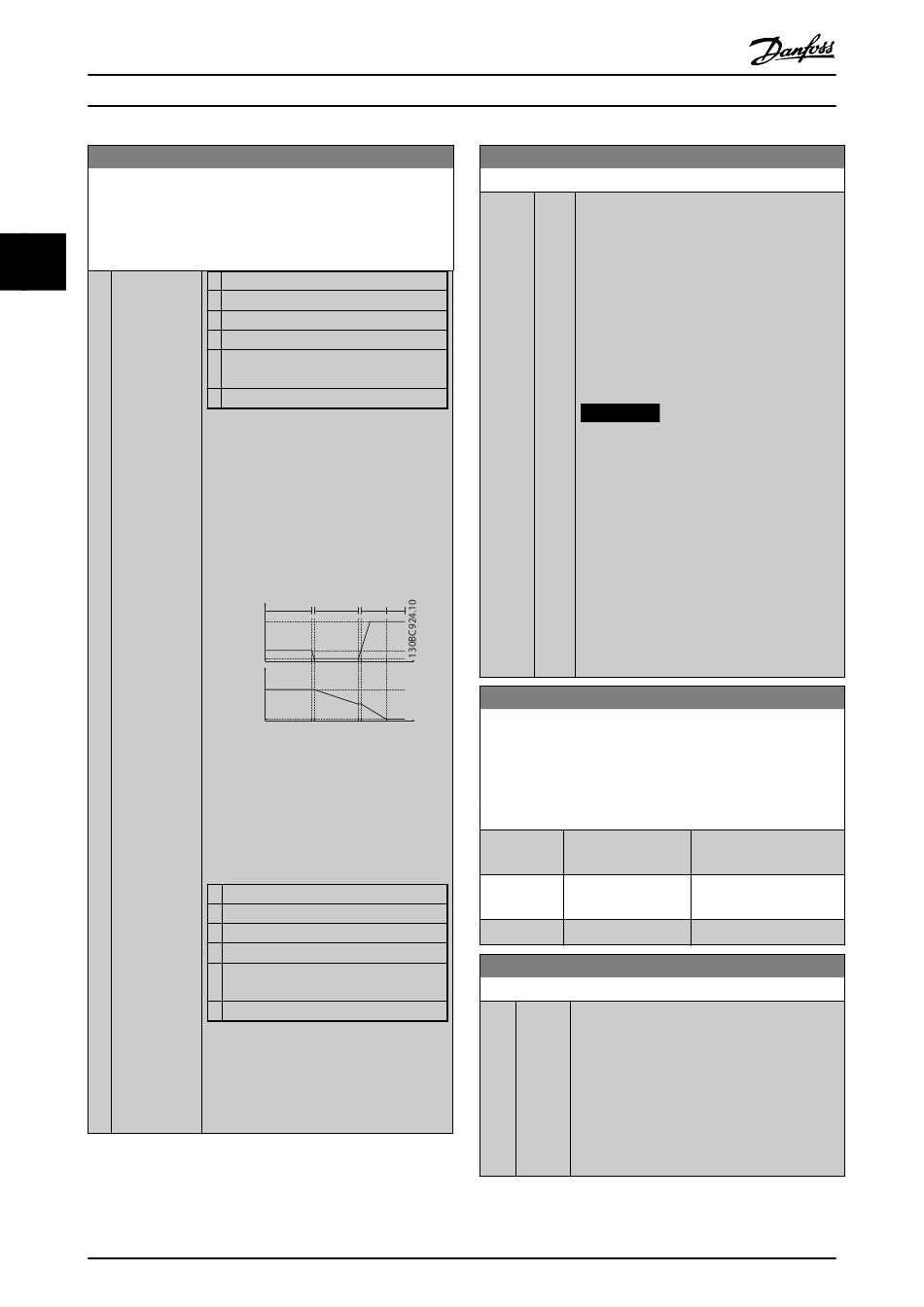

Parameterbeschreibungen
14-10 Netzausfall-Funktion
Achtung:
Die Optionen [1], [2], [5], [7] sind nicht aktiv, wenn die Option [2]
Drehmomentregler im Parameter 1-00 Regelverfahren ausgewählt
ist.
3 3
Option:
150
Programmierungshandbuch
Funktion:
A Normalbetrieb
B Netzausfall
C Kinetischer Speicher
D D = Netzversorgung kehrt zurück
E Kinetischer Speicher, Rampe-Ab bis
Abschaltung
F Abschaltung
Tabelle 3.26 Legende zu Abbildung 3.56
Wenn die Rampe schneller ist als die
systemeigene Rampe-Ab-Geschwindigkeit,
erfolgt das Verzögern auf generatorische
Weise. Dies führt zu einem höheren Wert
von U , der durch die Verwendung des
DC
Bremschoppers/Bremswiderstands begrenzt
wird.
A B C D E
U DC [V]
U DC
U DC
14-11*1.35
n [RPM]
Ref
0
Abbildung 3.57 [7] Kinetischer Speicher,
Abschaltung mit Wiederherstellung,
wobei die Netzversorgung unterhalb von
Parameter 14-15 Kin. Backup Trip Recovery
Level zurückkehrt. In dieser Abbildung
wird eine schnelle Rampe verwendet.
A Normalbetrieb
B Netzausfall
C Kinetischer Speicher
D D = Netzversorgung kehrt zurück
E E = Kinetischer Speicher, Rampe-Ab bis
Abschaltung
F Abschaltung
Tabelle 3.27 Legende zu Abbildung 3.57
Begrenzung:
Siehe Einführungstext in
Parameter 14-10 Netzausfall-Funktion
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
14-11 Netzausfall-Spannung
Range:
Size [180
related - 600
*
V]
F
t [s]
14-12 Netzphasen-Unsymmetrie
Betrieb bei starker Netzphasen-Unsymmetrie kann die
t [s]
Lebensdauer des Motors reduzieren. Die Bedingungen gelten als
schwer, wenn der Motor bei nahezu nomineller Last kontinu-
ierlich betrieben wird (z. B. eine Pumpe oder ein Lüfter bei
nahezu voller Drehzahl).
Option:
[0] Alarm
[1] Warnung
[2] Deaktiviert
14-14 Kin. Backup Time Out
Range:
60 s [0 - 60
*
s]
Funktion:
Dieser Parameter definiert den unteren Wert der
Spannung, bei dem die ausgewählte Funktion
in 14-10 Netzausfall aktiviert werden soll. Je
nach Netzversorgungsqualität kann ggf. 90 %
des Netzspannungsnennwerts als
Erkennungsgröße gewählt werden. Bei einer
Netzversorgung von 380 V muss
Parameter 14-11 Netzausfall-Spannung folglich
auf 342 V festgelegt werden. Hieraus ergibt sich
eine DC-Erkennungsgröße von 462 V
(Parameter 14-11 Netzausfall-Spannung * 1,35)
HINWEIS
Hinweis zur Konvertierung zwischen VLT
5000 und FC 300:
Auch wenn die Einstellung der
Netzspannung bei einem Netzausfall für
VLT 5000 und FC 300 identisch ist,
unterscheidet sich die Erkennungsgröße.
Verwenden Sie die folgende Formel zum
Erhalt derselben Erkennungsgröße wie
beim VLT 5000:
Parameter 14-11 Netzausfall-Spannung
(VLT 5000-Größe) = in VLT 5000
verwendeter Wert * 1,35/sqrt(2).
Funktion:
Der Frequenzumrichter
wird abgeschaltet.
Es wird eine Warnung
ausgegeben.
Keine Aktion
Funktion:
Dieser Parameter definiert den Timeout des
kinetischen Speichers im Fluxvektor-Modus beim
Betrieb in Niederspannungsnetzen. Wenn sich
die Versorgungsspannung im festgelegten
Zeitraum nicht über den in 14-11 Netzausfall-
Spannung definierten Wert +5 % erhöht, führt
der Frequenzumrichter vor dem Stopp
automatisch ein Profil zur geregelten Rampe ab
durch.
