Programmieren
2 2

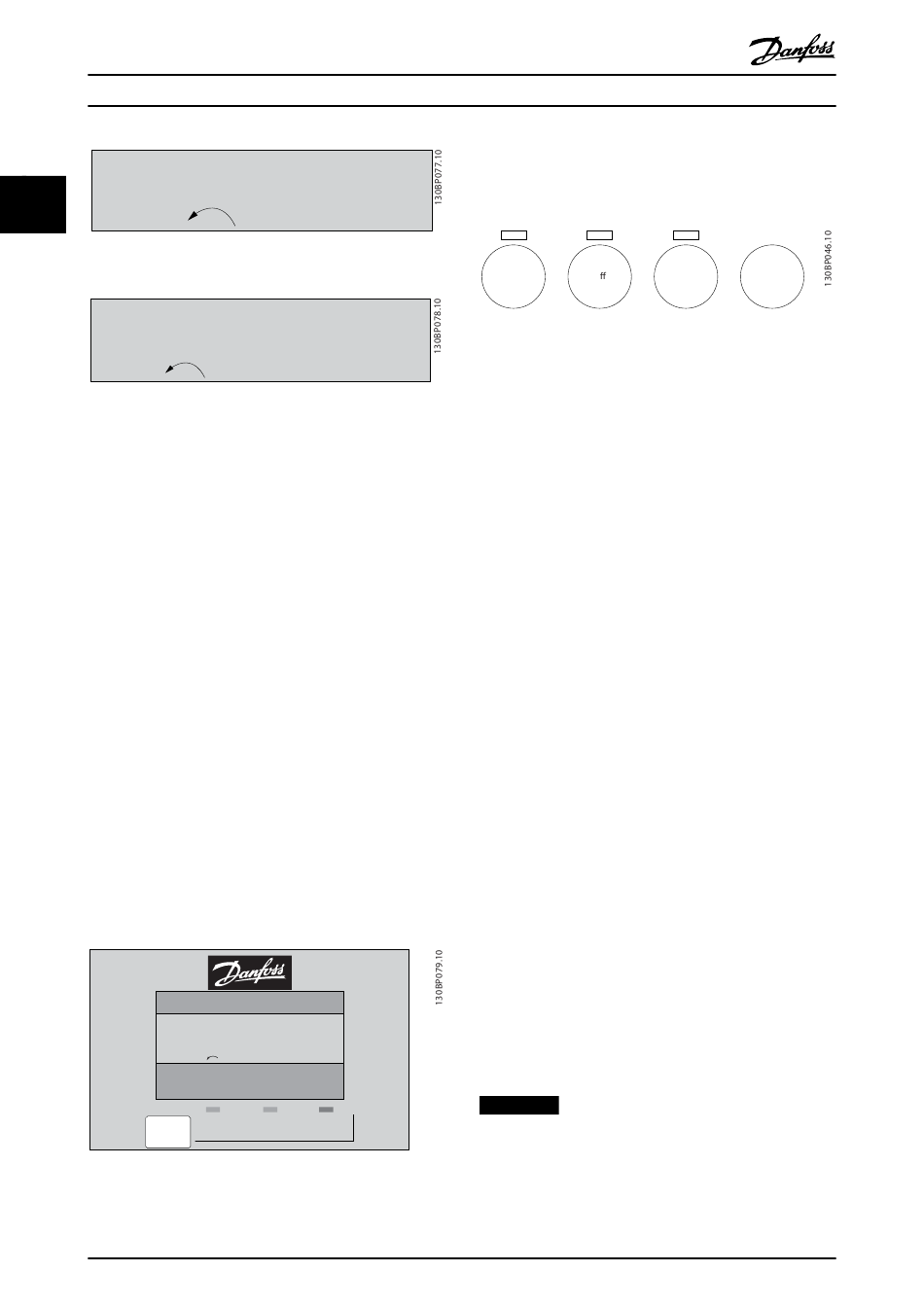

Abbildung 2.22 Statusmodus
Abbildung 2.23 Alarm
Main Menu/Quick Setup
ermöglicht die Programmierung aller Parameter bzw. die
ausschließliche Programmierung der Parameter im Quick-
Menü (siehe auch die Beschreibung des LCP 102 im
vorangegangenen Kapitel Kapitel 2.1 Die grafischen und
numerischen LCPs).
Wenn der Wert blinkt, drücken Sie [
Änderung der Parameterwerte.
Rufen Sie durch mehrfaches Drücken von [Menu] das
Hauptmenü auf.
Wählen Sie die Parametergruppe [xx-__] und drücken Sie
auf [OK].
Wählen Sie den Parameter [__-xx] und drücken Sie auf
[OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer und drücken Sie auf [OK]
Wählen Sie den gewünschten Datenwert und drücken Sie
auf [OK]
Parameter mit Funktionswahl zeigen Werte wie [1], [2] usw.
an. Eine Beschreibung der verschiedenen Auswahloptionen
finden Sie in den jeweiligen Beschreibungen der Parameter
in Kapitel 3 Parameterbeschreibungen.
[Back]
ermöglicht Ihnen, zurück zu navigieren
▲ ▼
Mit [ ] [ ] können Sie zwischen den Befehlen wechseln
und innerhalb der Parameter navigieren.
P 2-03
Menu
Abbildung 2.24 Main Menu/Quick Setup
22
Programmierungshandbuch
22.8
A 17
▲ ▼
] oder [
Setup 1
Status Quick Main
Setup Menu
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.

2.1.16 LCP-Tasten

Tasten zur lokalen Bedienung befinden sich unten am LCP.
rpm
Setup 1
Hand
on
Abbildung 2.25 LCP-Tasten
Setup 1
[Hand On]
ermöglicht die Steuerung des Frequenzumrichters über das
LCP. [Hand On] startet ebenfalls den Motor. Dann können
Sie die Motordrehzahl mithilfe der Pfeiltasten eingeben. Sie
können die Taste über 0-40 [Hand On]-LCP Taste [1]
Aktivieren oder [0] Deaktivieren.
Externe Stoppsignale, die durch Steuersignale oder über
eine serielle Schnittstelle aktiviert werden, heben einen
über das LCP erteilten Startbefehl auf.
Die folgenden Steuersignale sind nach wie vor wirksam,
] zur auch wenn [Hand on] (Hand-Betrieb) aktiviert ist.
•
[Hand on] - [Off] - [Auto on]
•
Reset
•
Motorfreilaufstopp invers
•
Reversierung
•
Parametersatzauswahl lsb – Parametersatzauswahl
msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
[Off]
dient zum Stoppen des angeschlossenen Motors. Sie
können die Taste über Parameter 0-41 [Off]-LCP Taste [1]
Aktivieren oder [0] Deaktivieren.
Ist keine externe Stoppfunktion aktiv und die Taste [Off]
inaktiv, können Sie den Motor jederzeit durch Abschalten
der Spannung stoppen.
[Auto On]
ermöglicht die Steuerung des Frequenzumrichters über die
Steuerklemmen und/oder serielle Schnittstelle. Wenn Sie
ein Startsignal an den Steuerklemmen und/oder am Bus
anlegen, startet der Frequenzumrichter. Sie können die
Taste über Parameter 0-42 [Auto On]-LCP Taste [1] Aktivieren
oder [0] Deaktivieren.
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten
[Hand on] (Hand-Betrieb) – [Auto on] (Auto-Betrieb).
Auto
O Reset
on
