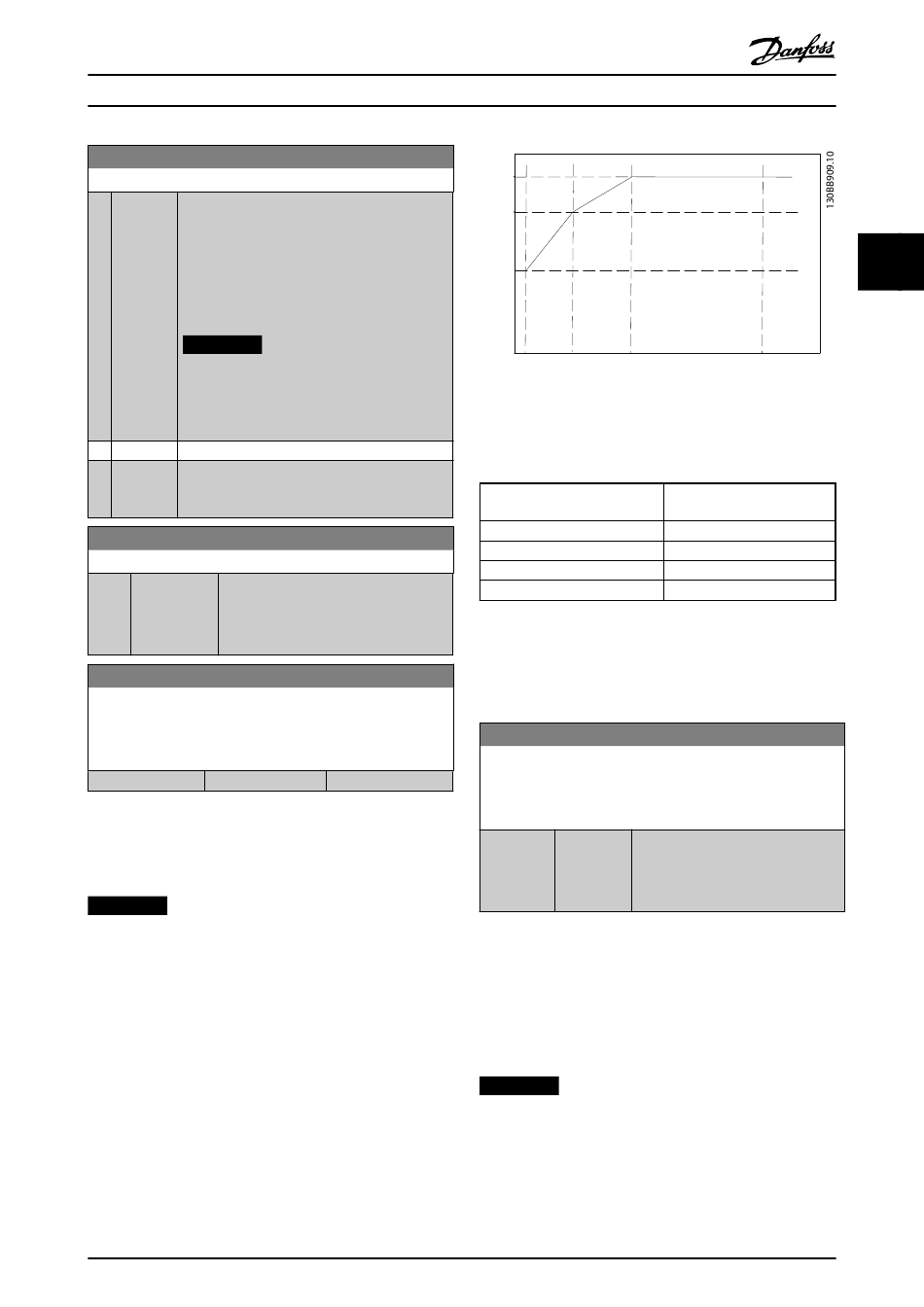

1-96 KTY-Sensoranschluss
Option: Funktion:
Auswahl der analogen Eingangsklemme 54 als
KTY-Sensoreingang. Klemme 54 kann nicht als
KTY-Quelle verwendet werden, wenn sie
ansonsten als Sollwert verwendet wird (siehe
Parameter 3-15 Variabler Sollwert 1 bis
Parameter 3-17 Variabler Sollwert 3).
Nur FC 302.
HINWEIS
Verbindung zwischen KTY-Sensor und
Klemme 54 und 55 (GND). Siehe
Abbildung 3.15.
[0] Ohne
[2] Analog-
eingang
54
1-97 KTY-Schwellwert
Range: Funktion:
80 °C [-40 - 140 °C] Wählen Sie den Schwellwert des KTY-
*
Sensors für den thermischen Motorschutz
aus.
Nur FC 302.
1-98 ATEX ETR interpol. f-Pkt.
Nur FC 302.
Nur angezeigt, wenn Parameter 1-90 Thermischer Motorschutz auf
[20] gesetzt ist.
Range:
Size related [ 0 - 1000.0 Hz]
*
Geben Sie die vier Frequenzpunkte [Hz] vom Motor-
Typenschild in dieses Array ein. Neben Parameter 1-99 ATEX
ETR interpol. I-Pkt. können diese in Tabelle 3.9 aufgeführt
werden.
HINWEIS
Alle Frequenz-/Stromgrenzenpunkte vom Motor-
Typenschild oder Motordatenblatt müssen programmiert
werden.
MG33MH03
Programmierungshandbuch
1 0 0 %
8 0 %
4 0 %
Abbildung 3.18 Beispiel für thermische Begrenzungskurve
ATEX ETR.
x-Achse: f
y-Achse: I
Parameter 1-98 ATEX ETR
interpol. f-Pkt.
[0] = 5 Hz
[1] = 15 Hz
[2] = 25 Hz
[3] = 50 Hz
Alle Betriebspunkte unterhalb der Kurve sind kontinuierlich
zulässig. Die Werte oberhalb der Linie werden jedoch nur
für begrenzte Zeit als Funktion der Überlast berechnet. Bei
einem Maschinenstrom größer als 1,5 x Nennspannung
erfolgt sofort eine Abschaltung.
1-99 ATEX ETR interpol. I-Pkt.
Funktion: Nur FC 302.
Nur angezeigt, wenn Parameter 1-90 Thermischer Motorschutz auf
[20] oder [21] gesetzt ist.
Range:
Size related
Verwenden Sie die 4 Stromwerte [A] vom Motor-
Typenschild. Berechnen Sie die Werte des
Motornennstroms in Prozent, I
Sie diese in dieses Array ein.
Zusammen mit Parameter 1-98 ATEX ETR interpol. f-Pkt.
ergibt sich aus diesen eine Tabelle (f [Hz],I [%]).
HINWEIS
Alle Frequenz-/Stromgrenzenpunkte vom Motor-
Typenschild oder Motordatenblatt müssen programmiert
werden.
