Parameterbeschreibungen
4-21 Variable Drehzahlgrenze
Option: Funktion:
[8] Analogeing. 54
inv.
[10] Analogeing.
X30-11
[12] An.eing. X30-11
inv.
[14] Analogeing.
X30-12
[16] An.eing. X30-12
inv.
3.6.2 4-3* Drehzahl Überwach.
Die Parametergruppe enthält Einstellungen zur
Überwachung und Verarbeitung von Istwerten von
Drehgebern, Resolvern usw.
4-30 Drehgeberüberwachung Funktion
Option: Funktion:
Diese Funktion wird zur Überwachung
der Konsistenz im Istwertsignal
verwendet, d. h. ob das Istwertsignal
verfügbar ist.
Definiert das Verhalten des Frequenzum-
richters bei Erkennung eines
Istwertfehlers. Die gewählte Aktion wird
ausgeführt, wenn das Istwertsignal mit
dem in Parameter 4-31 Drehgeber max.
Fehlabweichung festgelegten Wert länger
als der inParameter 4-32 Drehgeber
Timeout-Zeit festgelegte Wert von der
Ausgangsdrehzahl abweicht.
[0] Deaktiviert
[1] Warnung
[2] Alarm
[3] Festdrz. (JOG)
[4] Drehz. speich.
[5] Max. Drehzahl
[6] Regelung o.
Geber
[7] Anwahl
Datensatz 1
[8] Anwahl
Datensatz 2
[9] Anwahl
Datensatz 3
[10] Anwahl
Datensatz 4
[11] Stopp und Alarm
MG33MH03
Programmierungshandbuch
Warnung 90 ist aktiv, sobald der Wert in
Parameter 4-31 Drehgeber max. Fehlabweichung
überschritten wird, unabhängig von der Einstellung von
Parameter 4-32 Drehgeber Timeout-Zeit. Warnung/Alarm 61
Istwertfehler steht in Bezug zur Verlustfunktion des Motor-
Istwerts.
4-31 Drehgeber max. Fehlabweichung
Range:
300 RPM

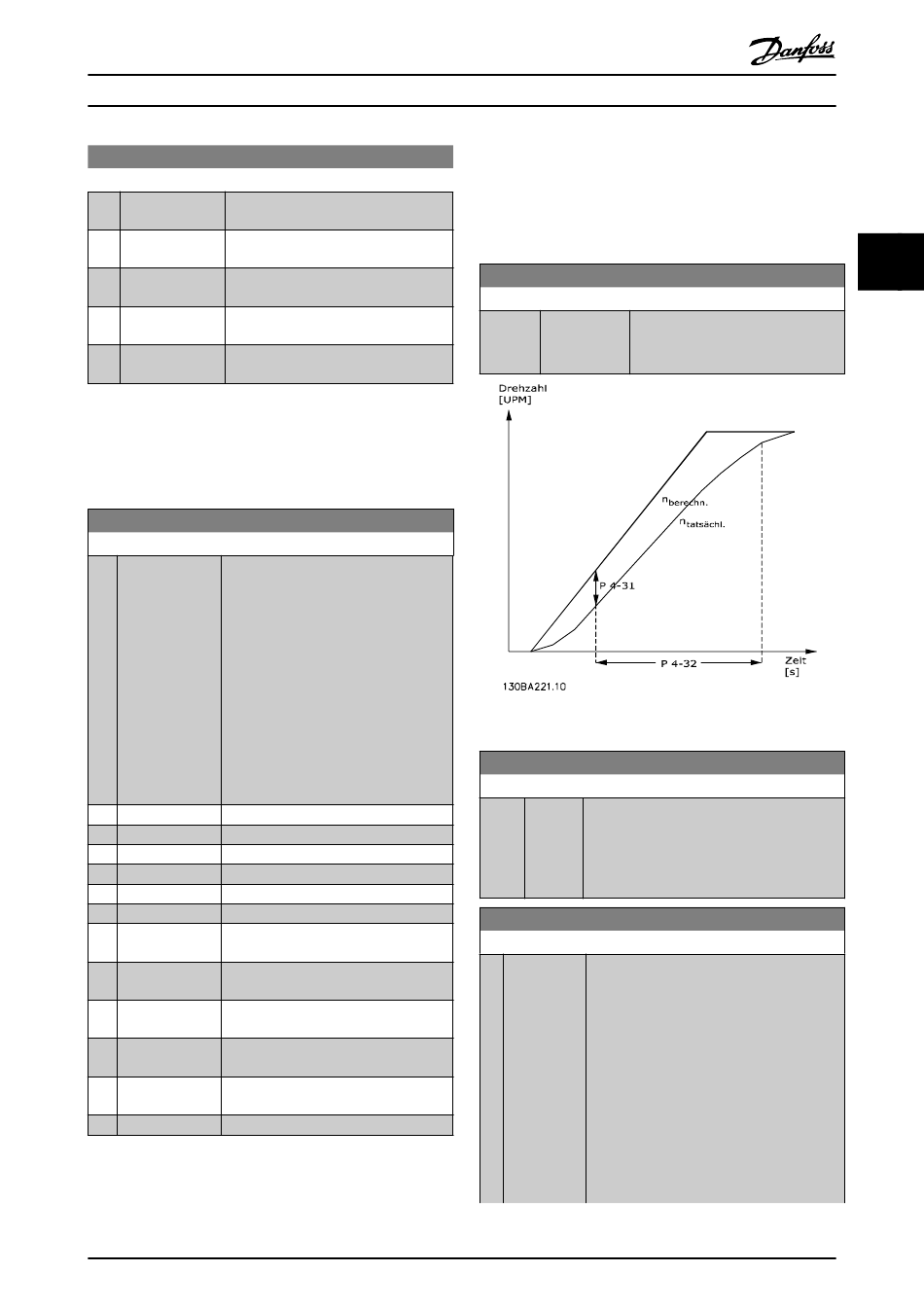

Abbildung 3.31 Drehgeber max. Fehlabweichung
4-32 Drehgeber Timeout-Zeit
Range:
0.05 s
4-34 Drehgeberüberwachung Funktion
Option:
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Funktion:
[1 - 600 RPM] Definiert den max. zulässigen
*
Drehzahlfehler (Ausgangsdrehzahl
gegenüber Istwert).
Funktion:
[0 - 60 Definiert in Parameter 4-31 Drehgeber max.
*
s] Fehlabweichung, wie lange der Drehzahlfehler
überschritten sein muss, bevor die Funktion in
Parameter 4-30 Drehgeberüberwachung
Funktion ausgeführt wird.
Funktion:
Diese Funktion wird zur Überwachung
verwendet, ob die Anwendung dem
erwarteten Drehzahlprofil folgt. Bei einer
Regelung mit Rückführung wird der Drehzahl-
sollwert zum PID mit der Geberrückführung
(gefiltert) verglichen. Bei einer Regelung ohne
Rückführung wird der Drehzahlsollwert zum
PID schlupfkompensiert und mit der Frequenz
verglichen, die zum Motor gesendet wird
(16-13 Frequenz).
Die Reaktion wird aktiviert, wenn die
gemessene Differenz höher ist als in
Parameter 4-35 Drehgeber-Fehler für die in
3 3
