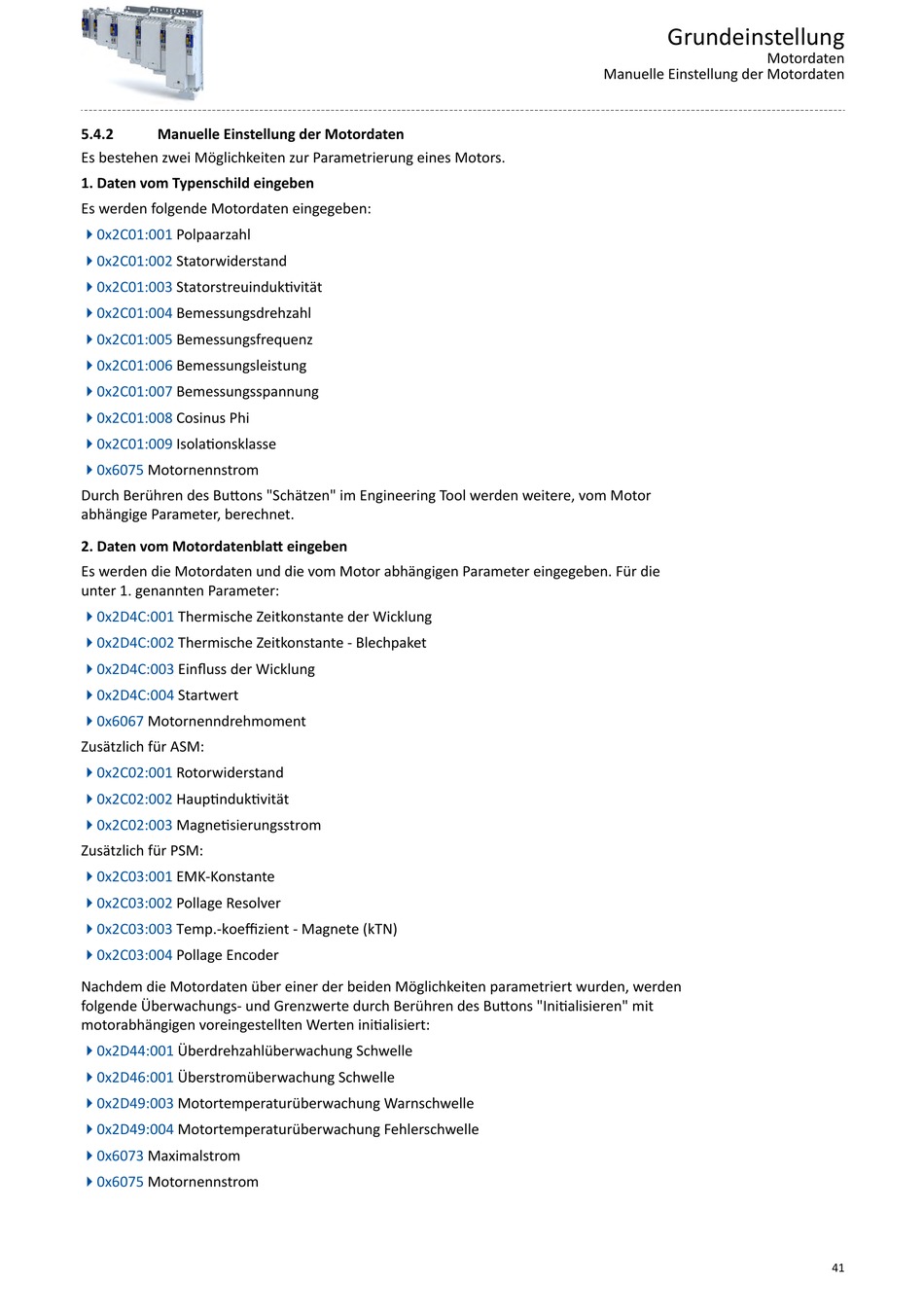

5.4.2

Manuelle Einstellung der Motordaten

Es bestehen zwei Möglichkeiten zur Parametrierung eines Motors.
1. Daten vom Typenschild eingeben
Es werden folgende Motordaten eingegeben:
Polpaarzahl
40x2C01:001
Statorwiderstand
40x2C01:002
Statorstreuinduktivität
40x2C01:003
Bemessungsdrehzahl
40x2C01:004
Bemessungsfrequenz
40x2C01:005
Bemessungsleistung
40x2C01:006
Bemessungsspannung
40x2C01:007
Cosinus Phi
40x2C01:008
Isolationsklasse
40x2C01:009
Motornennstrom
40x6075
Durch Berühren des Buttons "Schätzen" im Engineering Tool werden weitere, vom Motor
abhängige Parameter, berechnet.
2. Daten vom Motordatenblatt eingeben
Es werden die Motordaten und die vom Motor abhängigen Parameter eingegeben. Für die
unter 1. genannten Parameter:
Thermische Zeitkonstante der Wicklung
40x2D4C:001
Thermische Zeitkonstante - Blechpaket
40x2D4C:002
Einfluss der Wicklung
40x2D4C:003
Startwert
40x2D4C:004
Motornenndrehmoment
40x6067
Zusätzlich für ASM:
Rotorwiderstand
40x2C02:001
Hauptinduktivität
40x2C02:002
Magnetisierungsstrom
40x2C02:003
Zusätzlich für PSM:
EMK-Konstante
40x2C03:001
Pollage Resolver
40x2C03:002
Temp.-koeffizient - Magnete (kTN)
40x2C03:003
Pollage Encoder
40x2C03:004
Nachdem die Motordaten über einer der beiden Möglichkeiten parametriert wurden, werden
folgende Überwachungs- und Grenzwerte durch Berühren des Buttons "Initialisieren" mit
motorabhängigen voreingestellten Werten initialisiert:
Überdrehzahlüberwachung Schwelle
40x2D44:001
Überstromüberwachung Schwelle
40x2D46:001
Motortemperaturüberwachung Warnschwelle
40x2D49:003
Motortemperaturüberwachung Fehlerschwelle
40x2D49:004
Maximalstrom
40x6073
Motornennstrom
40x6075
