7.3.4 Quelle für Soll-Tänzerposition
Die Soll-Lage des Tänzers wird über die Feldbusschnittstelle oder einen Parameter vorgege-
ben.
Fieldbus
Systembus
Dancer set position
0x5052:178

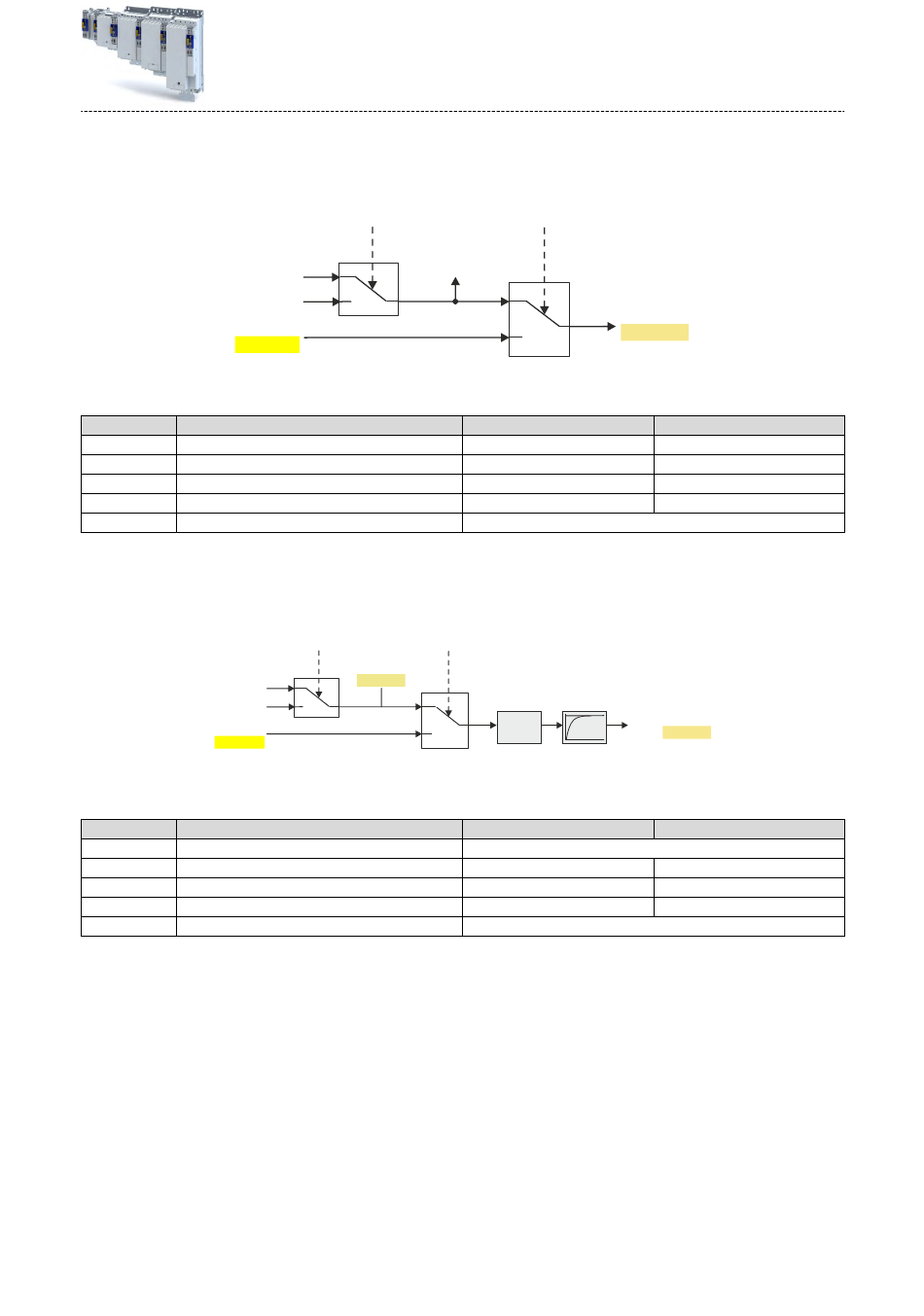

Abb. 39: Aktivieren des Parameters der internen Tänzereinstellung
Relevante Parameter anderer Funktionen
Adresse Name
0x4001 Auswahl Schnittstelle
0x5050:023 Soll-Tänzerposition (Eingangswert)
0x5052:177 Quelle Soll-Position Tänzer
0x5052:178 Soll-Position Tänzer
0x5052:179 Wirksame Soll-Position Tänzer
7.3.5 Quelle für Ist-Tänzerposition
Das Signal für die aktuelle Tänzerposition wird über die Feldbusschnittstelle oder einen am
Analogeingang 1 angeschlossenen Sensor an die Technologieapplikation übergeben.
Fieldbus
Systembus
Analog input 1
0x2DA4:005
Abb. 40: Quelle der Ist-Tänzerposition
Relevante Parameter anderer Funktionen
Adresse Name
0x2DA4:005 Diagnose Analogeingang 1: Prozentwert skaliert
0x4001 Auswahl Schnittstelle
0x5020:023 Quelle Ist-Tänzerposition
0x5050:025 Ist-Tänzerposition (Eingangswert)
0x5052:189 Wirksame Ist-Tänzerposition
Interface switch
Enable internal dancer set pos
0x4001:000
In: dancer set position
0x5050:023
0
1
Interface switch Source dancer actual position
0x4001:000 0x5020:023
Dancer actual position
0x5050:025
0
0
1
1
TA "Winder Dancer" konfigurieren
Quellen für Steuersignale auswählen
0x5052:177
0
Valid dancer set pos
0x5052:179
1
Voreinstellung
Feldbus-Netzwerk [0]
0.00 %
Extern [0]
0.00 %
x.xx % (Nur Anzeige)
Dancer actual position
Scaling
filtered
PT1-Filter
Voreinstellung
x.xx % (Nur Anzeige)
Feldbus-Netzwerk [0]
Analogeingang 1 [1]
0.00
x.xx % (Nur Anzeige)
Quelle für Ist-Tänzerposition
Einstellbereich
Auswahlliste
-100.00 ... 100.00 %
Auswahlliste
-21474836.48 ... 21474836.47 %
0x5052:189
Einstellbereich
Auswahlliste
Auswahlliste
-21474836.48 ... 21474836.47
