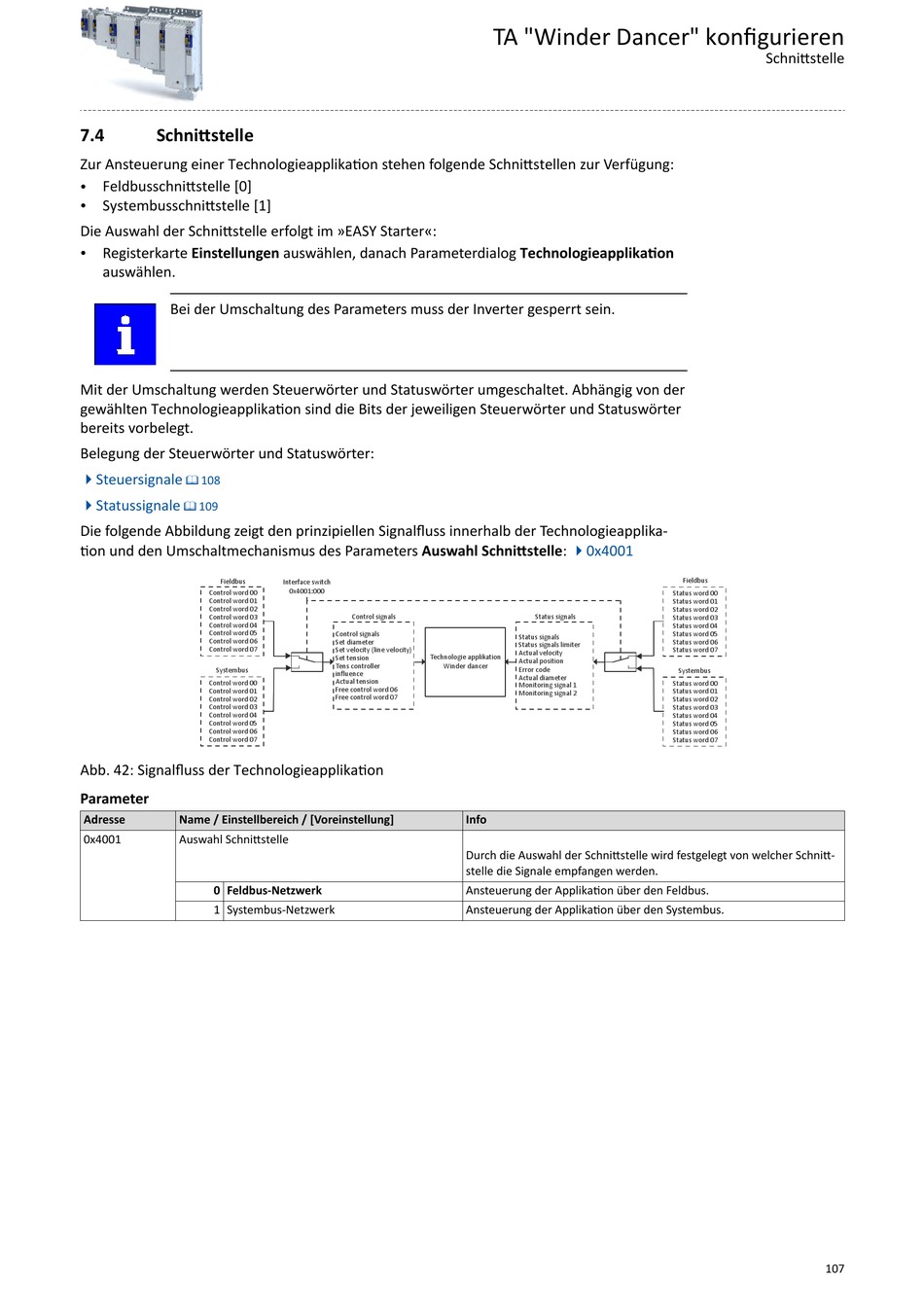

7.4

Schnittstelle

Zur Ansteuerung einer Technologieapplikation stehen folgende Schnittstellen zur Verfügung:
Feldbusschnittstelle [0]
•
Systembusschnittstelle [1]
•
Die Auswahl der Schnittstelle erfolgt im »EASY Starter«:
Registerkarte Einstellungen auswählen, danach Parameterdialog Technologieapplikation
•
auswählen.
Bei der Umschaltung des Parameters muss der Inverter gesperrt sein.
Mit der Umschaltung werden Steuerwörter und Statuswörter umgeschaltet. Abhängig von der
gewählten Technologieapplikation sind die Bits der jeweiligen Steuerwörter und Statuswörter
bereits vorbelegt.
Belegung der Steuerwörter und Statuswörter:
4Steuersignale
^ 108
4Statussignale ^ 109
Die folgende Abbildung zeigt den prinzipiellen Signalfluss innerhalb der Technologieapplika-
tion und den Umschaltmechanismus des Parameters Auswahl Schnittstelle:
Fieldbus
Control word 00
Control word 01
Control word 02
Control word 03
Control word 04
Control word 05
Control word 06
Control word 07
Systembus
Control word 00
Control word 01
Control word 02
Control word 03
Control word 04
Control word 05
Control word 06
Control word 07
Abb. 42: Signalfluss der Technologieapplikation
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x4001 Auswahl Schnittstelle
0 Feldbus-Netzwerk
1 Systembus-Netzwerk
Interface switch
0x4001:000
Control signals
Control signals
Set diameter
Set velocity (line velocity)
Technologie applikation
Set tension
Tens controller Winder dancer
influence
Actual tension
Free control word 06
Free control word 07
TA "Winder Dancer" konfigurieren
40x4001
Status signals
Status signals
Status signals limiter
Actual velocity
Actual position
Error code
Actual diameter
Monitoring signal 1
Monitoring signal 2
Info
Durch die Auswahl der Schnittstelle wird festgelegt von welcher Schnitt-
stelle die Signale empfangen werden.
Ansteuerung der Applikation über den Feldbus.
Ansteuerung der Applikation über den Systembus.
Schnittstelle
Fieldbus
Status word 00
Status word 01
Status word 02
Status word 03
Status word 04
Status word 05
Status word 06
Status word 07
Systembus
Status word 00
Status word 01
Status word 02
Status word 03
Status word 04
Status word 05
Status word 06
Status word 07
