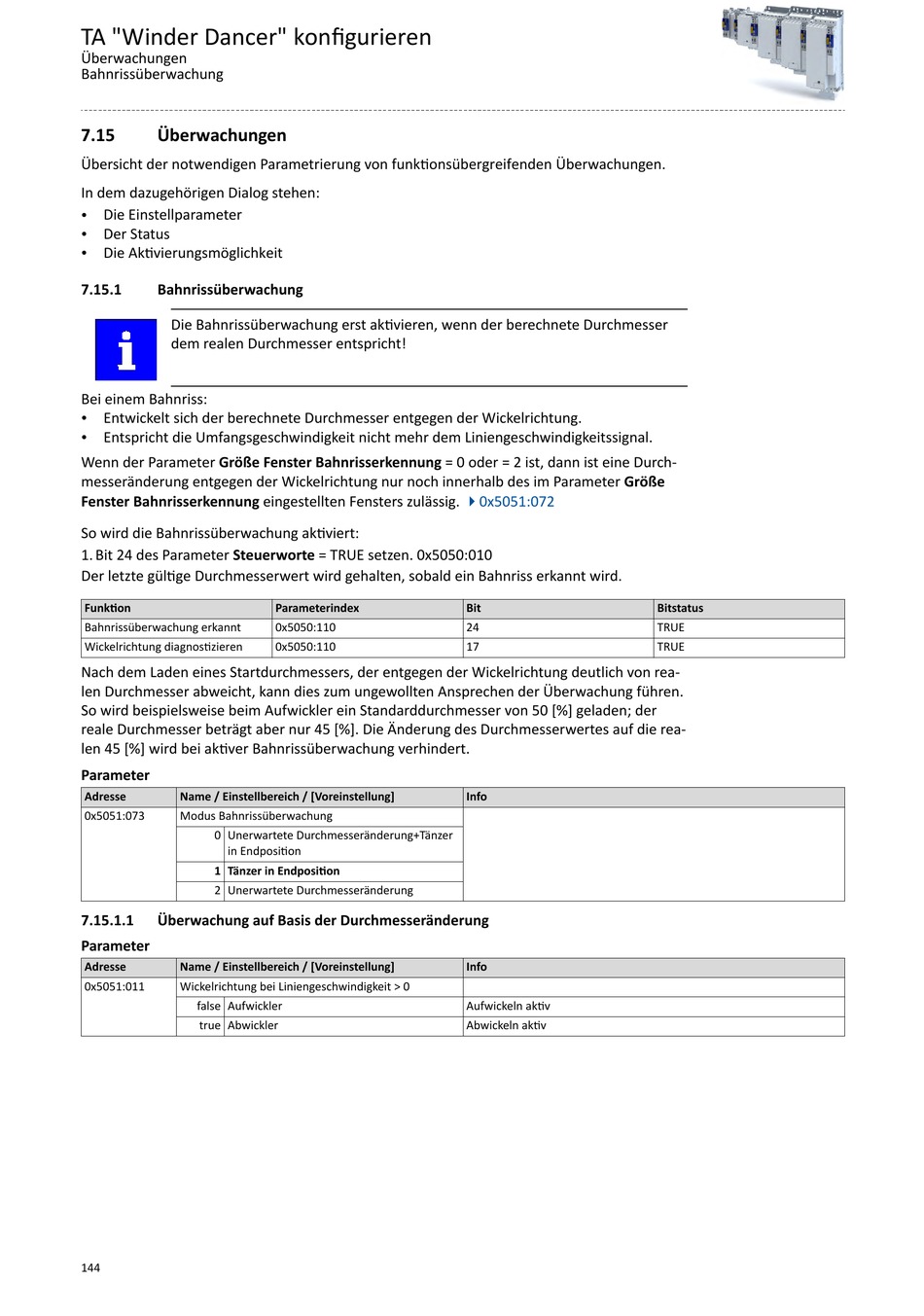

TA "Winder Dancer" konfigurieren
Überwachungen
Bahnrissüberwachung
7.15
Überwachungen
Übersicht der notwendigen Parametrierung von funktionsübergreifenden Überwachungen.
In dem dazugehörigen Dialog stehen:
Die Einstellparameter
•
Der Status
•
Die Aktivierungsmöglichkeit
•
7.15.1
Bahnrissüberwachung
Die Bahnrissüberwachung erst aktivieren, wenn der berechnete Durchmesser
dem realen Durchmesser entspricht!
Bei einem Bahnriss:
Entwickelt sich der berechnete Durchmesser entgegen der Wickelrichtung.
•
Entspricht die Umfangsgeschwindigkeit nicht mehr dem Liniengeschwindigkeitssignal.
•
Wenn der Parameter Größe Fenster Bahnrisserkennung = 0 oder = 2 ist, dann ist eine Durch-
messeränderung entgegen der Wickelrichtung nur noch innerhalb des im Parameter Größe
Fenster Bahnrisserkennung eingestellten Fensters zulässig.
So wird die Bahnrissüberwachung aktiviert:
1. Bit 24 des Parameter Steuerworte = TRUE setzen. 0x5050:010
Der letzte gültige Durchmesserwert wird gehalten, sobald ein Bahnriss erkannt wird.
Funktion
Bahnrissüberwachung erkannt
Wickelrichtung diagnostizieren
Nach dem Laden eines Startdurchmessers, der entgegen der Wickelrichtung deutlich von rea-
len Durchmesser abweicht, kann dies zum ungewollten Ansprechen der Überwachung führen.
So wird beispielsweise beim Aufwickler ein Standarddurchmesser von 50 [%] geladen; der
reale Durchmesser beträgt aber nur 45 [%]. Die Änderung des Durchmesserwertes auf die rea-
len 45 [%] wird bei aktiver Bahnrissüberwachung verhindert.
Parameter
Adresse
Name / Einstellbereich / [Voreinstellung]
0x5051:073
Modus Bahnrissüberwachung
0 Unerwartete Durchmesseränderung+Tänzer
in Endposition
1 Tänzer in Endposition
2 Unerwartete Durchmesseränderung
7.15.1.1
Überwachung auf Basis der Durchmesseränderung
Parameter
Adresse
Name / Einstellbereich / [Voreinstellung]
0x5051:011
Wickelrichtung bei Liniengeschwindigkeit > 0
false Aufwickler
true Abwickler
144
Parameterindex
0x5050:110
0x5050:110
40x5051:072
Bit
24
17
Info
Info
Aufwickeln aktiv
Abwickeln aktiv
Bitstatus
TRUE
TRUE
