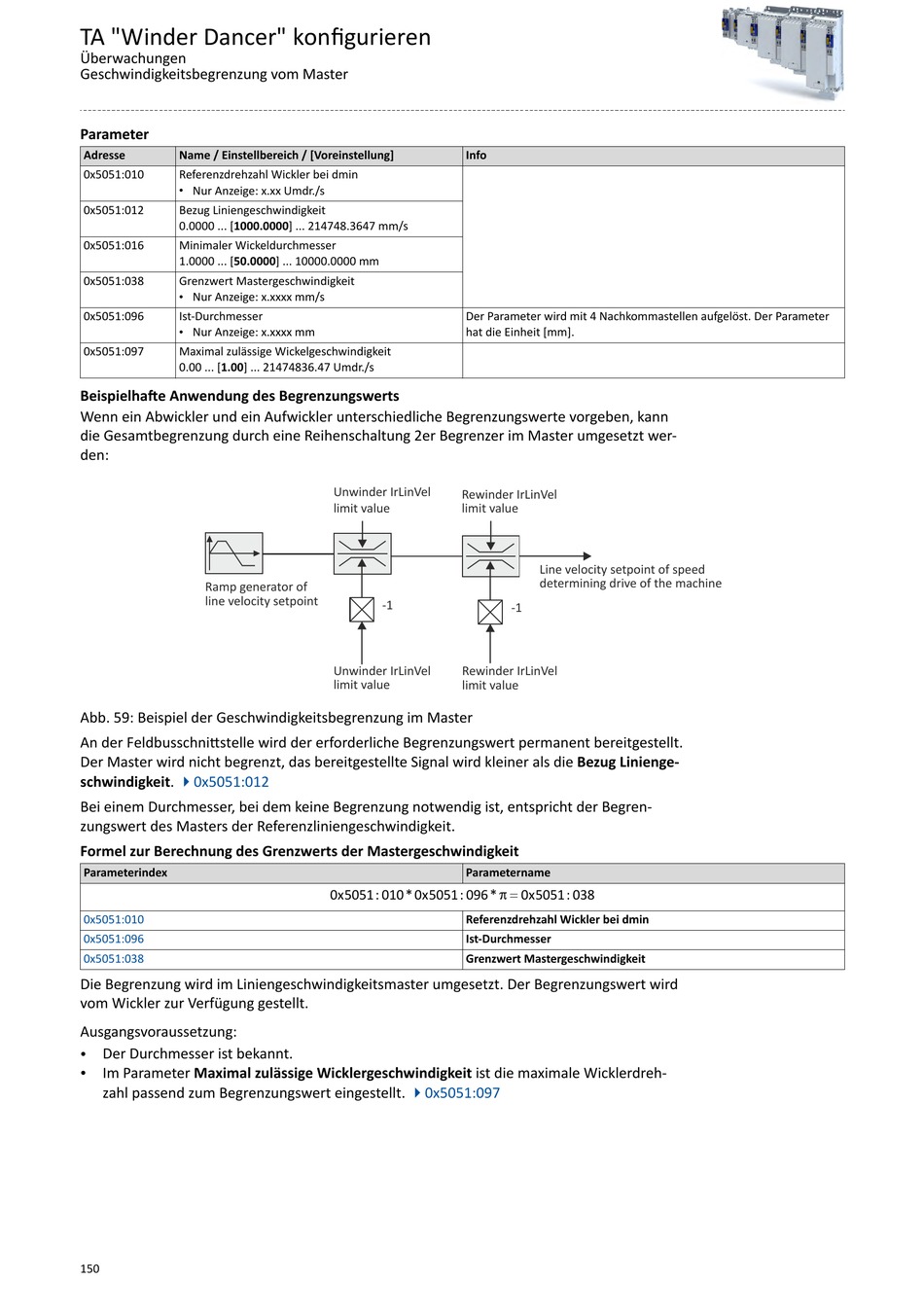

TA "Winder Dancer" konfigurieren
Überwachungen
Geschwindigkeitsbegrenzung vom Master
Parameter
Adresse
Name / Einstellbereich / [Voreinstellung]
0x5051:010
Referenzdrehzahl Wickler bei dmin
• Nur Anzeige: x.xx Umdr./s
0x5051:012
Bezug Liniengeschwindigkeit
0.0000 ... [1000.0000] ... 214748.3647 mm/s
0x5051:016
Minimaler Wickeldurchmesser
1.0000 ... [50.0000] ... 10000.0000 mm
0x5051:038
Grenzwert Mastergeschwindigkeit
• Nur Anzeige: x.xxxx mm/s
0x5051:096
Ist-Durchmesser
• Nur Anzeige: x.xxxx mm
0x5051:097
Maximal zulässige Wickelgeschwindigkeit
0.00 ... [1.00] ... 21474836.47 Umdr./s
Beispielhafte Anwendung des Begrenzungswerts
Wenn ein Abwickler und ein Aufwickler unterschiedliche Begrenzungswerte vorgeben, kann
die Gesamtbegrenzung durch eine Reihenschaltung 2er Begrenzer im Master umgesetzt wer-
den:
Ramp generator of
line velocity setpoint
Abb. 59: Beispiel der Geschwindigkeitsbegrenzung im Master
An der Feldbusschnittstelle wird der erforderliche Begrenzungswert permanent bereitgestellt.
Der Master wird nicht begrenzt, das bereitgestellte Signal wird kleiner als die Bezug Linienge-
schwindigkeit.
40x5051:012
Bei einem Durchmesser, bei dem keine Begrenzung notwendig ist, entspricht der Begren-
zungswert des Masters der Referenzliniengeschwindigkeit.
Formel zur Berechnung des Grenzwerts der Mastergeschwindigkeit
Parameterindex
0x5051:010
0x5051:096
0x5051:038
Die Begrenzung wird im Liniengeschwindigkeitsmaster umgesetzt. Der Begrenzungswert wird
vom Wickler zur Verfügung gestellt.
Ausgangsvoraussetzung:
Der Durchmesser ist bekannt.
•
Im Parameter Maximal zulässige Wicklergeschwindigkeit ist die maximale Wicklerdreh-
•
zahl passend zum Begrenzungswert eingestellt.
150
Info
Der Parameter wird mit 4 Nachkommastellen aufgelöst. Der Parameter
hat die Einheit [mm].
Unwinder IrLinVel
Rewinder IrLinVel
limit value
limit value
-1
Unwinder IrLinVel
Rewinder IrLinVel
limit value
limit value
Parametername
p =
0x5051: 010 * 0x5051: 096 *
Referenzdrehzahl Wickler bei dmin
Ist-Durchmesser
Grenzwert Mastergeschwindigkeit
40x5051:097
Line velocity setpoint of speed
determining drive of the machine
-1
0x5051: 038
