7.3.1
Quelle für Liniengeschwindigkeit
Das Liniengeschwindigkeitssignal kann in der Technologieapplikation von unterschiedlichen
Quellen übergeben werden. Bei der Anwendung der Technologieapplikation mit einem ande-
ren Inverter der Produktreihe i950, der die Geschwindigkeit der Maschine bestimmt, wird der
Leitwert über den Systembus übergeben. Quelle Liniengeschwindigkeit
wahl [3]
In der Technologieapplikation wird das Liniengeschwindigkeitssignal auf [mm/s] mit 4 Nach-
kommastellen skaliert. Ist die Positionseinheit des Masters nicht die Einheit [mm], kann die
Einheit über die Zähler-Nenner-Bewertung angepasst werden.
Zähler-Nenner-Bewertung:
•
Bewertung Liniengeschwindigkeit - Zähler
Bewertung Liniengeschwindigkeit - Nenner
•
Beispiel:
Der geschwindigkeitsbestimmende Antrieb ist der Master einer Maschine. Der Master arbei-
tet mit einem rotativen Maßsystem und einer Vorschubkonstanten von [360°/r]. Die
Geschwindigkeit in [°/s] wird über den Systembus an den Wickler übermittelt. Eine abtriebs-
seitige Umdrehung des Masters fördert das Material um 194.7787 [mm] pro Umdrehung in
Materialflussrichtung. Diese Strecke entspricht dem Umfang der Vorschubwalze oder des
Messrads. Es ergibt sich ein Faktor von 1:1.
Verhältnis Zähler zu Nenner
Bewertung Liniengeschwindigkeit - Zähler = 194.7787 [mm] (linearer Vorschub)
•
40x5051:007
Bewertung Liniengeschwindigkeit - Nenner = 360.0000 [°] (konfigurierte Vorschubkon-
•
stante des Masters)
40x5051:008
Bei Bedarf kann das Liniengeschwindigkeitssignal mit einem negativen Wert über den Parame-
ter Bewertung Liniengeschwindigkeit - Zähler negiert werden.
Actual velocity
Master velocity in

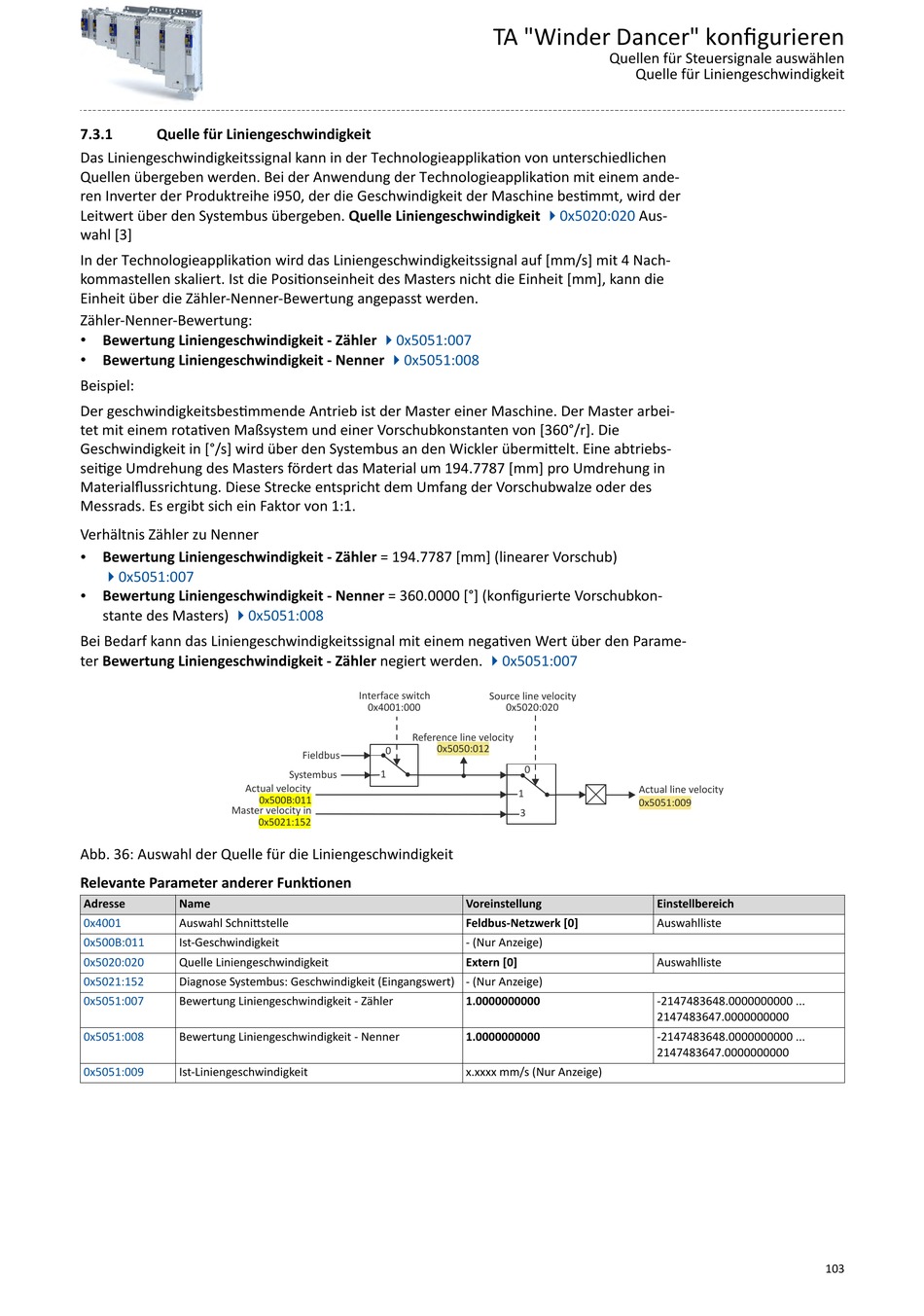

Abb. 36: Auswahl der Quelle für die Liniengeschwindigkeit
Relevante Parameter anderer Funktionen
Adresse
Name
0x4001
Auswahl Schnittstelle
0x500B:011
Ist-Geschwindigkeit
0x5020:020
Quelle Liniengeschwindigkeit
0x5021:152
Diagnose Systembus: Geschwindigkeit (Eingangswert) - (Nur Anzeige)
0x5051:007
Bewertung Liniengeschwindigkeit - Zähler
0x5051:008
Bewertung Liniengeschwindigkeit - Nenner
0x5051:009
Ist-Liniengeschwindigkeit
40x5051:007
40x5051:008
Interface switch
0x4001:000
Reference line velocity
0
Fieldbus
1
Systembus
0x50 :
0B 011
0x5021:152
TA "Winder Dancer" konfigurieren
Quellen für Steuersignale auswählen
40x5020:020
40x5051:007
Source line velocity
0x5020:020
0x5050:012
0
1
3
Voreinstellung
Feldbus-Netzwerk [0]
- (Nur Anzeige)
Extern [0]
1.0000000000
1.0000000000
x.xxxx mm/s (Nur Anzeige)
Quelle für Liniengeschwindigkeit
Aus-
Actual line velocity
0x5051:009
Einstellbereich
Auswahlliste
Auswahlliste
-2147483648.0000000000 ...
2147483647.0000000000
-2147483648.0000000000 ...
2147483647.0000000000
