Motorregelung konfigurieren
U/f-Kennliniensteuerung für Asynchronmotor (VFC open loop)
Grundeinstellung
13.4.2 Grundeinstellung

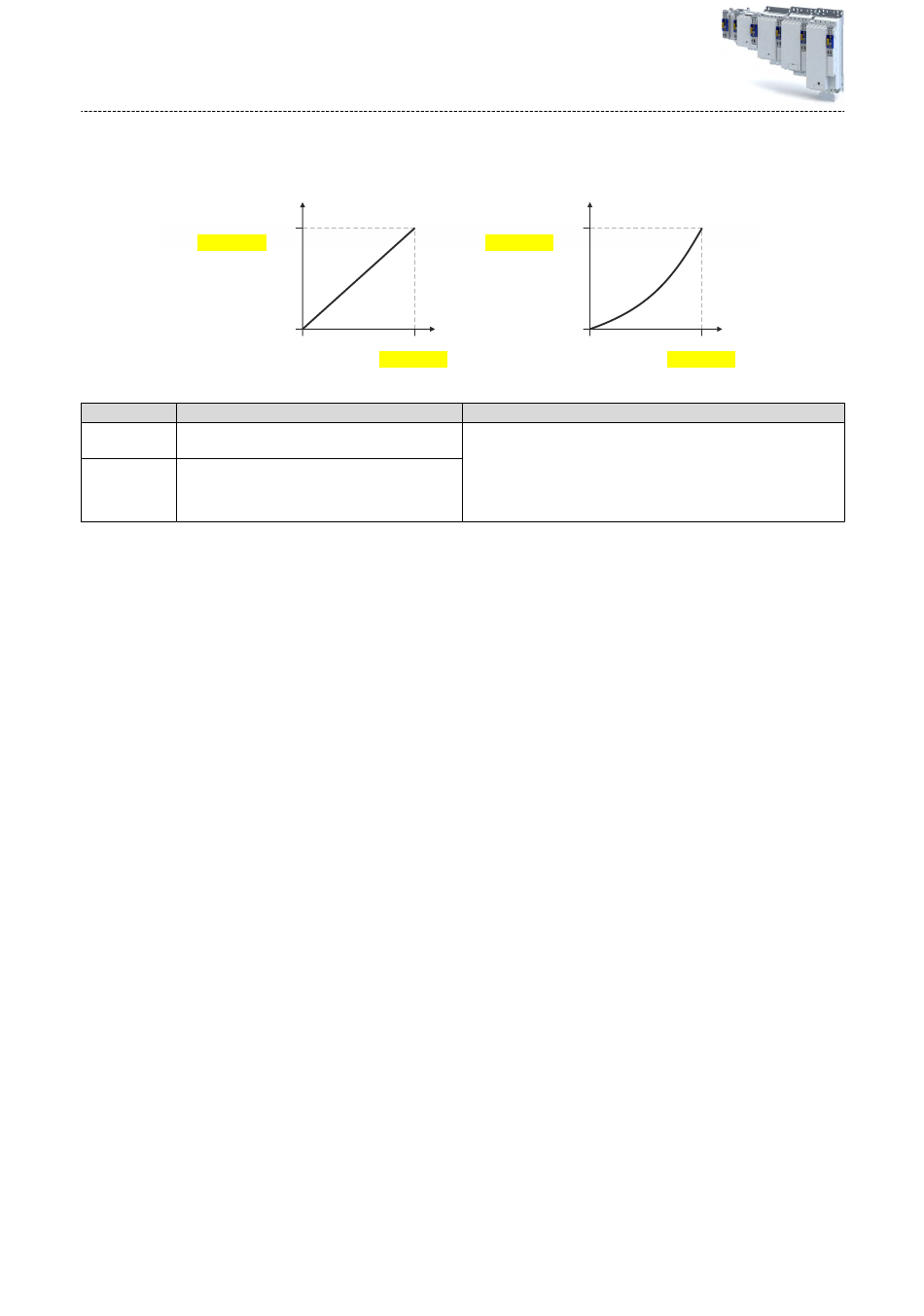

Mit der Definition der Basis-Spannung und der Basis-Frequenz wird das Verhältnis beider
Regelgrößen festgelegt und somit die Steigung der U/f-Kennlinie bestimmt.
Spannung im Eckpunkt
0x2B01:1
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2B01:001 U/f-Kennliniendaten: Basisspannung
0 ... [225] ... 5000 V
0x2B01:002 U/f-Kennliniendaten: Basisfrequenz
0 ... [270] ... 5000 Hz
240
U
Spannung im Eckpunkt
0 f
soll
0 Frequenz im Eckpunkt
0x2B01:2
U
0x2B01:1
0
0 Frequenz im Eckpunkt
Info
Basisspannung und Basisfrequenz definieren das U/f-Verhältnis und
somit die Steigung der U/f-Kennlinie.
• Die U/f-Basisspannung wird üblicherweise auf die Motorbemessungs-
spannung 0x2C01:007 eingestellt.
• Die U/f-Basisfrequenz wird üblicherweise auf die Motorbemessungs-
frequenz 0x2C01:005 eingestellt.
f
soll
0x2B01:2
