P600
P642 Betriebsart
AO1
144
Hier kann die Betriebsart des analogen Ausgangs eingestellt werden. Die folgenden Be-
triebsarten stehen zur Auswahl:
• AUS: Es wird immer der Wert Null ausgegeben.
• 0 ... 20 mA: Betragsmäßige Ausgabe der Bezugswerte als Stromwerte 0 ... 20 mA
auf AO1. P641 Skalierung AO1 wird betragsmäßig ausgewertet.
• 4 ... 20 mA: Betragsmäßige Ausgabe der Bezugswerte als Stromwerte 4 ... 20 mA
auf AO1. Die Steigung der Kennlinien ist flacher als in der Betriebsart 0 ... 20 mA.
Die Kennlinie hat einen Offset von 4 mA und der Betragswert von P641 Skalierung
AO1 bezieht sich auf den Wertebereich von 16 mA.
20 mA
1
Ausgabewert
10 mA
0.5
4 mA
0.1
-1
-3000 min
-100 Hz
-150%
GERÄTEAUSLASTUNG, STROM, RELATIVES MOMENT
-10 000 Dig.

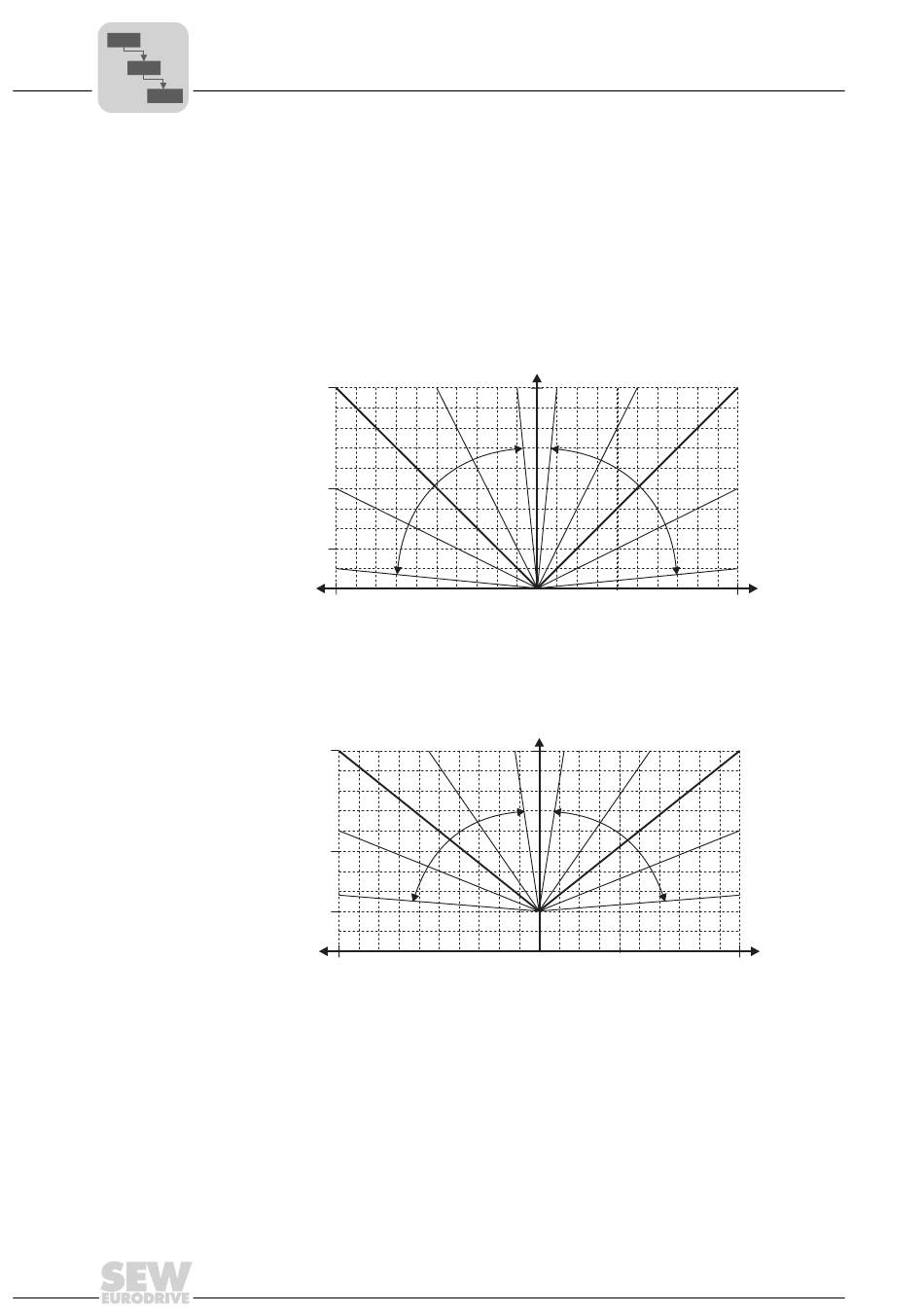

Bild 45: Kennlinie der Betriebsart 0 ... 20 mA
20 mA
1
Ausgabewert
0.5
10 mA
0.1
4 mA
-1
-3000 min
-100 Hz
-150%
GERÄTEAUSLASTUNG, STROM, RELATIVES MOMENT
-10 000 Dig.
Bild 46: Kennlinie der Betriebsart 4 ... 20 mA
2 10 10
RAMPE-EINGANG, DREHZAHL
IST-FREQUENZ
IPOS-AUSGABE
2 10 10
RAMPE-EINGANG, DREHZAHL
IST-FREQUENZ
IPOS-AUSGABE
Systemhandbuch – Antriebsumrichter MOVIDRIVE® compact
2 1
0.5
0.1
-1
Bezugswert
+3000 min
+100 Hz
+150%
+10 000 Dig.
01306BDE
2 1
0.5
0.1
-1
+3000 min Bezugswert
+100 Hz
+150%
+10 000 Dig.
01307BDE
