Getriebemotoren \ Industriegetriebe \ Antriebselektronik \ Antriebsautomatisierung \ Services
®
FA361755

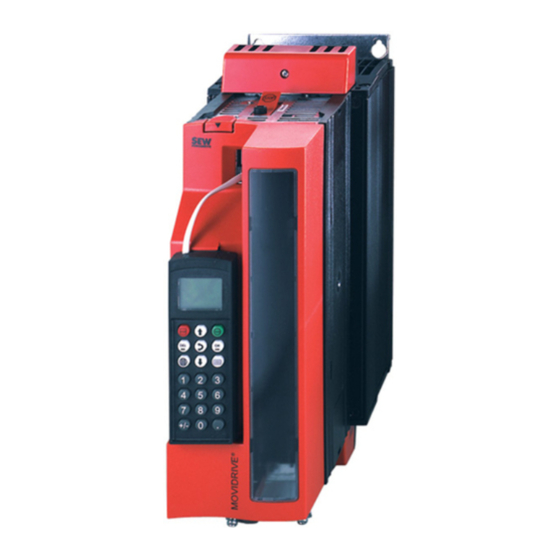

MOVIDRIVE
MDX61B
Feldbusschnittstelle DFE13B
EtherNet/IP
Ausgabe 06/2006
H
andbuch
11373407 / DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEW-Eurodrive Movidrive MDX61B

Inhaltszusammenfassung für SEW-Eurodrive Movidrive MDX61B

  • Seite 1 Getriebemotoren \ Industriegetriebe \ Antriebselektronik \ Antriebsautomatisierung \ Services ® FA361755 MOVIDRIVE MDX61B Feldbusschnittstelle DFE13B EtherNet/IP Ausgabe 06/2006 andbuch 11373407 / DE...
  • Seite 2 SEW-EURODRIVE – Driving the world...

  • Seite 3: Inhaltsverzeichnis

    1 Wichtige Hinweise....................4 2 Einleitung ........................ 5 3 Montage- / Installationshinweise ................7 Montage der Optionskarte DFE13B ............... 7 Anschluss und Klemmenbeschreibung Option DFE13B........ 9 Steckerbelegung ..................10 Buskabel schirmen und verlegen ..............11 TCP / IP-Adressierung und Subnetze ............12 IP-Adressparameter einstellen..............

  • Seite 4: Wichtige Hinweise

    Wichtige Hinweise Wichtige Hinweise Handbuch • Dieses Handbuch ersetzt nicht die ausführliche Betriebsanleitung! • Nur durch Elektro-Fachpersonal unter Beachtung der gültigen Unfallverhü- ® tungsvorschriften und der Betriebsanleitung MOVIDRIVE MDX60B/61B installieren und in Betrieb nehmen! Dokumentation • Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation und ®...

  • Seite 5: Einleitung

    Einleitung Einleitung Inhalt dieses Dieses Benutzerhandbuch beschreibt die Montage der Optionskarte DFE13B im An- ® ® Handbuchs triebsumrichter MOVIDRIVE MDX61B sowie die Inbetriebnahme des MOVIDRIVE am Feldbussystem EtherNet/IP. ® Weiterführende Für die einfache und effektive Anbindung des MOVIDRIVE an das Feldbussystem Literatur Ethernet sollten Sie neben diesem Benutzerhandbuch zur Option DFE13B folgende weiterführende Druckschrift zum Thema Feldbus anfordern:...
  • Seite 6 Einleitung Überwachungs- Der Einsatz eines Feldbussystems erfordert für die Antriebstechnik zusätzliche Überwa- funktionen chungsfunktionen wie z. B. die zeitliche Überwachung des Feldbusses (Feldbus-Time- ® out) oder auch Schnellstoppkonzepte. Die Überwachungsfunktionen des MOVIDRIVE können Sie gezielt auf Ihre Anwendung abstimmen. So können Sie z. B. bestimmen, welche Fehlerreaktion der Antriebsumrichter im Busfehlerfall auslösen soll.

  • Seite 7: Montage- / Installationshinweise

    Sie können sich den Firmware-Stand mit Parameter P076 anzeigen lassen. ® • Ein Ein- oder Ausbau von Optionskarten bei MOVIDRIVE MDX61B Baugröße 0 darf nur von SEW-EURODRIVE durchgeführt werden. ® • Ein Ein- oder Ausbau von Optionskarten ist nur bei MOVIDRIVE MDX61B Baugröße 1 bis 6 möglich.
  • Seite 8 Montage- / Installationshinweise Montage der Optionskarte DFE13B Prinzipielle Vorgehensweise beim Ein- und Ausbau einer Optionskarte 53001AXX ® Bild 1: Einbau einer Optionskarte in MOVIDRIVE MDX61B Baugröße 1 - 6 (Prinzipdarstellung) 1. Lösen Sie die Befestigungsschrauben des Optionskartenhalters. Ziehen Sie den Op- tionskartenhalter gleichmäßig (nicht verkanten!) aus dem Steckplatz heraus.

  • Seite 9: Anschluss Und Klemmenbeschreibung Option Dfe13B

    Montage- / Installationshinweise Anschluss und Klemmenbeschreibung Option DFE13B Anschluss und Klemmenbeschreibung Option DFE13B Sachnummer Option Ethernet-Schnittstelle Typ DFE13B: 1 820 565 8 ® Die Option "Ethernet-Schnittstelle Typ DFE13B" ist nur in Verbindung mit MOVIDRIVE MDX61B möglich, nicht mit MDX60B. Die Option DFE13B müssen Sie auf den Feldbussteckplatz stecken. ®...

  • Seite 10: Steckerbelegung

    Montage- / Installationshinweise Steckerbelegung Steckerbelegung Verwenden Sie vorkonfektionierte, geschirmte RJ45-Steckverbinder nach IEC11801 Ausgabe 2.0, Kategorie 5. [3] [2] [1] 54174AXX Bild 2: Steckerbelegung RJ45-Steckverbinder A = Ansicht von vorn B = Ansicht von hinten [1] Pin 1 TX+ Transmit Plus [2] Pin 2 TX–...

  • Seite 11: Buskabel Schirmen Und Verlegen

    Montage- / Installationshinweise Buskabel schirmen und verlegen Buskabel schirmen und verlegen Verwenden Sie ausschließlich geschirmte Kabel und Verbindungselemente, die auch die Anforderungen der Kategorie 5, Klasse D nach IEC11801 Ausgabe 2.0 erfüllen. Eine fachgerechte Schirmung des Buskabels dämpft die elektrischen Einstreuungen, die in industrieller Umgebung auftreten können.

  • Seite 12: Tcp / Ip-Adressierung Und Subnetze

    Montage- / Installationshinweise TCP / IP-Adressierung und Subnetze TCP / IP-Adressierung und Subnetze Einleitung Die Adresseinstellungen des IP-Protokolls werden über folgende Parameter vorgenom- • IP-Adresse • Subnetzmaske • Standard-Gateway Zur korrekten Einstellung dieser Parameter werden in diesem Kapitel die Adressie- rungsmechanismen und die Unterteilung der IP-Netzwerke in Subnetze erläutert.
  • Seite 13 Montage- / Installationshinweise TCP / IP-Adressierung und Subnetze Wenn Sie die IP-Adresse und die Subnetzmaske untereinander schreiben, sehen Sie, dass in der Binärdarstellung der Subnetzmaske alle Einsen den Anteil der Netzwerkad- resse festlegen und alle Nullen die Teilnehmeradresse kennzeichnen (→ folgende Tabelle).

  • Seite 14: Ip-Adressparameter Einstellen

    Montage- / Installationshinweise IP-Adressparameter einstellen IP-Adressparameter einstellen Erstinbetrieb- Werksseitig ist bei der Option DFE13B das Protokoll "DHCP (Dynamc Host Configura- nahme tion Protocol) aktiviert. Das bedeutet, dass die Optionskarte DFE13B ihre IP-Adresspa- rameter von einem DHCP-Server erwartet. Die Fa. Rockwell Automation stellt auf ihrer Homepage einen DHCP-Server kostenlos zur Verfügung.
  • Seite 15 Montage- / Installationshinweise IP-Adressparameter einstellen Deaktivierung / Die Art der IP-Adresszuweisung wird durch die Einstellung des Attributs Configuration Aktivierung von Control vom EtherNet/IP TCP/IP Interface Objekt bestimmt. Der Wert wird im Parameter DHCP P785 EtherNet/IP Startup Configuration angezeigt. • Einstellung "Gespeicherte IP-Parameter" Die gespeicherten IP-Adressparameter werden verwendet.

  • Seite 16: Vorgehensweise Beim Gerätetausch

    Montage- / Installationshinweise Vorgehensweise beim Gerätetausch Vorgehensweise beim Gerätetausch Die Vorgehensweise beim Gerätetausch hängt davon ab, welche Teile des Gerätes ausgetauscht werden. In der folgenden Tabelle sind die möglichen Fälle aufgelistet, das getauschte Teil ist durch ein Kreuz markiert. Speicherkarte MDX61B DFE13B Maßnahmen zum Wiederanlauf der Kommunikation...
  • Seite 17 Montage- / Installationshinweise Betriebsanzeigen der Option DFE13B LED Link/Activity • Die LED Link/Activity (grün) zeigt den Status der Ethernet-Verbindung an. (grün) Zustand Bedeutung Es besteht eine Ethernet-Verbindung. Flackernd Es werden aktuell Daten über Ethernet ausgetauscht. Es besteht keine Ethernet-Verbindung. • Da die Firmware der Optionskarte DFE13B ca.

  • Seite 18: Projektierung Und Inbetriebnahme

    Projektierung und Inbetriebnahme Inbetriebnahme des Antriebsumrichters Projektierung und Inbetriebnahme ® Dieses Kapitel beschreibt, wie Sie den Antriebsumrichter MOVIDRIVE mit der Option DFE13B projektieren und in Betrieb nehmen. Inbetriebnahme des Antriebsumrichters ® Der Antriebsumrichter MOVIDRIVE kann nach der Installation der Feldbusoptionskar- te ohne weitere Einstellungen sofort über das Feldbussystem parametriert werden.

  • Seite 19: Movidrive ® Mdx61B

    Projektierung und Inbetriebnahme Inbetriebnahme des Antriebsumrichters Vorgehensweise 1. Geben Sie die Leistungsendstufe klemmenseitig frei. zur Inbetrieb- Beschalten Sie die Eingangsklemme DIØØ / X13.1 (Funktion /REGLERSPERRE) nahme des mit +24-V-Signal (z. B. durch Gerätebrücke). ® MOVIDRIVE MDX61B DI00 = /Reglersperre DI01 = keine Funktion X13: DI02 = keine Funktion DI00...

  • Seite 20: Projektierung Des Masters (Ethernet/Ip-Scanner)

    Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) Projektierung des Masters (EtherNet/IP-Scanner) Das folgende Beispiel bezieht sich auf die Projektierung der Allen-Bradley-Steuerung CompactLogix 1769-L32E mit der Programmiersoftware RSLogix 5000. Diese Steue- rung hat die EtherNet/IP-Schnittstelle in der CPU-Baugruppe bereits integriert. Wird eine CPU eingesetzt, die keine EtherNet/IP-Schnittstelle integriert hat, muss in der IO-Configuration zunächst eine Ethernet-Kommunikationsschnittstelle hinzugefügt werden.
  • Seite 21 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) Konfigurieren der DFE13B 11192AXX • Wählen Sie als Datenformat im Dropdown-Menü "Comm-Format" den Eintrag "Data - INT" aus. Die Prozessdaten sind bei der DFE13B immer 16 Bit (INT) groß. • Geben Sie in der Gruppe "Connection Parameters" im Eingabefeld "Input Assembly Instance"...
  • Seite 22 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) Datenrate In diesem Fenster stellen Sie die Datenrate ein. einstellen 11193AXX • Die Option DFE13B unterstützt eine Datenrate (Eingabefeld "Requested Packet In- tervall (RPI))" von minimal 5 ms. Größere Taktraten sind problemlos möglich. •...

  • Seite 23: Projektierung Und Inbetriebnahme Projektierung Des Masters (Ethernet/Ip-Scanner)

    Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) ® Parameterdaten- Auf die Geräteparameter des MOVIDRIVE kann mit Hilfe des Register Objects zuge- austausch griffen werden. Den Servictelegrammen "Get Attribute Single" und "Set Attribute Single" wird der SEW-Parameterkanal angehängt. Der SEW-Parameterkanal hat den folgenden Aufbau: Sub- Sub- Sub-...
  • Seite 24 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) Die neuen Variablen werden in der Verzeichnisstruktur unter [Controller CompactLogix] / [Controller Tag] angelegt. 11195AXX • Markieren Sie den Ordner "Controller Tags" und drücken Sie die rechte Maustaste. • Markieren Sie die Option "New Tag". Das Fenster "New Tag" wird aufgerufen (→ fol- gendes Bild).
  • Seite 25 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) 11196AXX • Wählen Sie im Fenster "Select Data Type" als Datentyp die zuvor angelegte Struktur "SEW_PARAMETER_CHANNEL" aus und bestätigen Sie mit <OK>. Alternativ können Sie statt der Struktur auch ein Array verwenden, dass aus 12 Elemen- ten vom Typ SINT (8 Bit) besteht.
  • Seite 26 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) Senden eines Zum Senden eines Parametertelegramms wird die "Message Instruction" (MSG) ver- Parametertele- wendet. Diese muss folgenderrmaßen konfiguriert werden. gramms 11197AXX • Wählen Sie im Dropdown-Menü "Message Type" den Eintrag "CIP Generic" aus. •...
  • Seite 27 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) 11198AXX • Geben Sie im Eingabefeld "Service Code" folgendes ein: – für Lesezugriff den Wert "E ". Dieser Service Code entspricht dem Service Type "Get Attribute Single". – für Schreibzugriff den Wert "10 ".
  • Seite 28 Projektierung und Inbetriebnahme Projektierung des Masters (EtherNet/IP-Scanner) 11199AXX • Wählen Sie im Dropdown-Menü "Source Element" die zu Beginn angelegte Request- Struktur aus. Als Anfangselement müssen Sie das Strukturelement "Index" anwäh- len. Das reservierte 16-Bit-Wort "Reserved 1" wird ausgespart. 11200AXX • Stellen Sie im Auswahlfeld "Source Length"...

  • Seite 29: Prozessdaten-Timeout

    Projektierung und Inbetriebnahme Prozessdaten-Timeout • Wählen Sie die Registerkarte "Communication", um den Empfänger der Nachricht zu bestimmen. • Klicken Sie auf die Schaltfläche <Browse>. Das Fenster "Message Path Browser" wird aufgerufen. Im folgenden Beispiel wird die Option DFE13B als Empfänger aus- gewählt.

  • Seite 30: Das Ethernet Industrial Protokoll (Ethernet/Ip)

    Das Ethernet Industrial Protokoll (EtherNet/IP) Einführung Das Ethernet Industrial Protokoll (EtherNet/IP) Einführung Das Ethernet Industrial Protokoll (EtherNet/IP) ist ein offener Kommunikationsstandard, der auf den klassischen Ethernetprotokollen TCP/IP und UDP/IP aufsetzt. EtherNet/IP wurde von der Open DeviceNet Vendor Association (ODVA) und Control- Net International (CI) definiert.

  • Seite 31: Cip-Objektverzeichnis

    Maximale Instanz Instanz 1 Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Vendor ID UINT 013B SEW-EURODRIVE GmbH & Co KG Device Type UINT 0065 Herstellerspezifischer Typ Product UINT 0001 EtherNet/IP Produkt Nr. 1 Code Revision STRUCT Revision des Identity Objects, abhän-...

  • Seite 32: Unterstützte Services

    Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis • Kodierung des "Extended DeviceStatus" (Bit 4 ... 7): Wert [binär] Beschreibung 0000 Unbekannt 0010 Mindestens eine fehlerhafte IO-Verbindung 0101 Keine IO-Verbindung aufgebaut 0110 Mindestens eine IO-Verbindung aktiv Unterstützte Services Service Code [hex] Service Name Klasse Instanz Get_Attributes_All...
  • Seite 33 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Message Router- • Das Message Router-Objekt gibt Auskunft über die implementierten Objekte. Objekt • Class Code: 02 Klasse Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Revision UINT 0001 Revision 1 Instanz 1 Attribut Zugriff Name Datentyp Defaultwert...

  • Seite 34: I Das Ethernet Industrial Protokoll (Ethernet/Ip) Cip-Objektverzeichnis

    Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Assembly-Objekt • Mit dem Assembly-Objekt wird auf die Prozessdaten der DFE13B zugegriffen. Zu den Instanzen des Assembly Objekts können IO-Connections für den Austausch von zyklischen Prozessdaten aufgebaut werden. • Class Code: 04 Klasse Attribut Zugriff Name Datentyp...
  • Seite 35 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Register-Objekt • Das Register-Objekt wird verwendet, um auf einen SEW-Parameterindex zuzugrei- fen. • Class Code: 07 Klasse Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Max Instance UINT 0009 Maximale Instanz ® In den neun Instanzen des Register-Objekts sind die MOVILINK -Parameterdienste ab- gebildet.
  • Seite 36 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Input Get_Attribute_Single READ (Instance 1) Get_Attribute_Single Output (Instance 2) Set_Attribute_Single WRITE Get_Attribute_Single Output (Instance 3) Set_Attribute_Single WRITE VOLATILE Input READ MINIMUM Get_Attribute_Single (Instance 4) DPRAM Input Get_Attribute_Single READ MAXIMUM (Instance 5) Input Get_Attribute_Single READ DEFAULT (Instance 6) Input Get_Attribute_Single...
  • Seite 37 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Instanz 1 - Read Parameter Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Bad Flag BOOL 0 = good / 1 = bad Direction BOOL Input Register Size UINT 0060 Datenlänge in Bits (96 Bit = 12 Byte) Data ARRAY of Daten im Format des SEW-Parame-...
  • Seite 38 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Instanz 6 - Read Default Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Bad Flag BOOL 0 = good / 1 = bad Direction BOOL Input Register Size UINT 0060 Datenlänge in Bits (96 Bit = 12 Byte) Data ARRAY of Daten im Format des SEW-Parame-...
  • Seite 39 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Erläuterungen zu den Attributen: • Das Attribut 1 signalisiert, ob beim vorherigen Zugriff auf das Datenfeld ein Fehler aufgetreten ist. • Das Attribut 2 zeigt die Richtung der Instanz an. • Das Attribut 3 gibt die Länge der Daten in Bits an. •...
  • Seite 40 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Parameter-Objekt • Das Parameter-Objekt können Sie in Ausnahmefällen auch zum Zugriff auf einen SEW-Parameterkanal verwenden. • Class Code: 0F Klasse Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Revision UINT 0001 Revision 1 Max Instance UINT 0005 Maximale Instanz...
  • Seite 41 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Instanz 2 - SEW- Subindex Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Parameter UINT 0000 Lowbyte enthält den Subindex Value Link Path USINT Es ist kein Link spezifiziert Size Link Path Packed Wird nicht verwendet EPATH Descriptor WORD...
  • Seite 42 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Instanz 5- SEW- Read/Write Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Parameter UDINT Set-Service führt einen Schreibzugriff Value auf den in den Instanzen 1 bis 4 adressierten Parameter durch. Get-Service führt einen Lesezugriff auf den in den Instanzen 1 bis 4 adressierten Parameter durch.
  • Seite 43 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Vardata-Objekt • Dieses herstellerspezifische Objekt wird benötigt, um einigen Software-Tools von SEW-EURODRIVE das Engineering zu ermöglichen. • Class Code: 64 Klasse Es werden keine Attribute der Klasse unterstützt. Instanz 1 Attribut Zugriff Name Datentyp...
  • Seite 44 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis TCP/IP-Interface- • Das TCP/IP-Interface-Objekt ermöglicht die Konfiguration der IP-Parameter über Objekt EtherNet/IP. • Class Code: F5 Klasse Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Revision UINT 0001 Revision 1 Max Instance UINT 0001 Maximale Instanz Number of UINT 0001...
  • Seite 45 Das Ethernet Industrial Protokoll (EtherNet/IP) CIP-Objektverzeichnis Ethernet-Link- • Im Ethernet-Link-Objekt sind Informationen zur Ethernet Kommunikationsschnitt- Objekt stelle abgelegt. • Class Code: F6 Klasse Attribut Zugriff Name Datentyp Defaultwert Beschreibung [hex] Revision UINT 0002 Revision 2 Max Instance UINT 0001 Maximale Instanz Number of UINT 0001...

  • Seite 46: Integrierter Web-Server

    Integrierter Web-Server Softwarevoraussetzungen Integrierter Web-Server Die Optionskarte DFE13B hat eine von SEW-EURODRIVE aufbereitete Homepage. Um auf die Startseite zuzugreifen, starten Sie Ihren Browser und geben Sie die IP-Adresse der DFE13B ein: http://192.168.10.4 Über die Webseiten haben Sie Zugriff auf Service- und Diagnoseinformation sowie auf ®...

  • Seite 47: Zugriffsschutz

    Integrierter Web-Server Zugriffsschutz Zugriffsschutz Der Zugriff auf Antriebsparameter und Diagnoseinformation kann mittels Passwort ge- schützt werden. Werksseitig ist der Zugriffsschutz deaktiviert. Durch die Vergabe eines Passwortes aktivieren Sie den Zugriffsschutz, mit dem Löschen eines Passwortes deak- tivieren Sie ihn wieder (→ Schaltfläche "Change Password" auf der Startseite des ®...

  • Seite 48: Navigationsmöglichkeiten

    Control Reserviert für zukünftige Anwendungen. • Configuration Ermöglicht Ihnen die Einstellung ausgewählter Parameter des Umrichters. • Tools Führt Sie zur Website von SEW-EURODRIVE. Hier können Sie die neueste Version ® ® des Softwarepaketes MOVITOOLS (→ MOVITOOLS über Ethernet) herunterla- den.

  • Seite 49: Movitools ® Über Ethernet

    MOVITOOLS® über Ethernet Navigationsmöglichkeiten ® MOVITOOLS über Ethernet ® Die Bediensoftware MOVITOOLS (Version 4.25 oder höher) ermöglicht Ihnen die kom- fortable Parametrierung, Visualisierung und Diagnose Ihrer Antriebsapplikation. Mit ® MOVITOOLS können Sie über die Optionskarte DFE13B mit dem Antriebsumrichter ® MOVIDRIVE MDX61B kommunizieren.
  • Seite 50 MOVITOOLS® über Ethernet Navigationsmöglichkeiten Zugriffsschutz Der Zugriff auf Antriebsparameter und Diagnoseinformationen kann mittels Passwort geschützt werden. Ab Werk ist der Zugriffsschutz deaktiviert. Mit der Vorgabe eines Passwortes aktivieren Sie den Zugriffsschutz, mit dem Löschen eines Passwortes deak- ® tivieren Sie ihn wieder. Die Passwortänderung erfolgt im MOVILINK -Switcher im Menüpunkt [Ethernet] / [Settings].

  • Seite 51: Ethernet-Konfigurationsparameter

    P6.. Ethernet-Konfigurationsparameter P60. Parameterbeschreibung P600 Ethernet-Konfigurationsparameter Parameterbeschreibung Die Parametergruppe P78x enthält Anzeige- und Einstellwerte, die spezifisch für die Option DFE13B sind. Da bei der Option DFE13B im Auslieferungszustand DHCP aktiviert ist, werden die fol- genden Parameter mit den Werten beschrieben, die vom DHCP-Server zugewiesen werden: •...

  • Seite 52: Technische Daten

    Technische Daten Option DFE13B Technische Daten Option DFE13B Option DFE13B Sachnummer 1820 565 8 Leistungsaufnahme P = 3 W Applikations-Protokolle • EtherNet/IP (Industrial Protocol) zur Steuerung und Parametrierung des Antriebsumrichters. • HTTP (Hypertext Transfer Protocol) zur Diagnose mittels Web-Browser. ® •...

  • Seite 53: Glossar

    Glossar Option DFE13B Glossar Begriff Bedeutung DHCP Dynamic Host Configuration Protocol. Ermöglicht mit Hilfe eines Servers die Zuweisung einer IP-Adresse und weiterer Konfigura- tionsparameter an Automatisierungskomponenten in einem Netzwerk. Transmission Control Protocol. Quittiertes verbindungsorientiertes Transportprotokoll. User Datagram Protocol. Nicht quittiertes, verbindungsloses Transportprotokoll. Internet Protocol.

  • Seite 54: Index

    Index Index LED Status ............16 Anschluss ..............9 Anschlusstechnik ..........52 Montage der Optionskarte DFE11B Aufbau der Startseite MDX61B ......47 Prinzipielle Vorgehensweise ......8 Navigationsmöglichkeiten ......48 Montage der Optionskarte DFE13B Feldbussteckplatz .......... 7 Baudrate .............52 MOVITOOLS® über Ethernet ......49 Betriebsanzeigen ..........16 Zugriffsschutz ..........
  • Seite 55 Adressenliste Adressenliste Deutschland Hauptverwaltung Bruchsal SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-0 Fertigungswerk Ernst-Blickle-Straße 42 Fax +49 7251 75-1970 Vertrieb D-76646 Bruchsal http://www.sew-eurodrive.de Postfachadresse sew@sew-eurodrive.de Postfach 3023 · D-76642 Bruchsal Service Mitte SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-1710...
  • Seite 56 LAMPA RCH-Santiago de Chile Postfachadresse Casilla 23 Correo Quilicura - Santiago - Chile China Fertigungswerk Tianjin SEW-EURODRIVE (Tianjin) Co., Ltd. Tel. +86 22 25322612 Montagewerk No. 46, 7th Avenue, TEDA Fax +86 22 25322611 Vertrieb Tianjin 300457 gm-tianjin@sew-eurodrive.cn Service http://www.sew.com.cn...
  • Seite 57 Tel. +972 3 5599511 Ahofer Str 34B / 228 Fax +972 3 5599512 58858 Holon lirazhandasa@barak-online.net Italien Montagewerk Milano SEW-EURODRIVE di R. Blickle & Co.s.a.s. Tel. +39 02 96 9801 Vertrieb Via Bernini,14 Fax +39 02 96 799781 Service I-20020 Solaro (Milano) sewit@sew-eurodrive.it...
  • Seite 58 Electro-Services Tel. +237 4322-99 Rue Drouot Akwa Fax +237 4277-03 B.P. 2024 Douala Kanada Montagewerke Toronto SEW-EURODRIVE CO. OF CANADA LTD. Tel. +1 905 791-1553 Vertrieb 210 Walker Drive Fax +1 905 791-2999 Service Bramalea, Ontario L6T3W1 http://www.sew-eurodrive.ca l.reynolds@sew-eurodrive.ca Vancouver SEW-EURODRIVE CO.
  • Seite 59 Société de Réalisations Mécaniques 5, rue Emir Abdelkader Fax +212 2 6215-88 05 Casablanca srm@marocnet.net.ma Mexiko Montagewerk Queretaro SEW-EURODRIVE, Sales and Distribution, Tel. +52 442 1030-300 Vertrieb S. A. de C. V. Fax +52 442 1030-301 Service Privada Tequisquiapan No. 102 scmexico@seweurodrive.com.mx Parque Ind.
  • Seite 60 Tel. +381 11 3088677 / +381 11 Kajmakcalanska 54 3088678 SCG-11000 Beograd Fax +381 11 3809380 dipar@yubc.net Singapur Montagewerk Singapore SEW-EURODRIVE PTE. LTD. Tel. +65 68621701 Vertrieb No 9, Tuas Drive 2 Fax +65 68612827 Service Jurong Industrial Estate sewsingapore@sew-eurodrive.com Singapore 638644...
  • Seite 61 Adressenliste Südafrika Montagewerke Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Tel. +27 11 248-7000 Vertrieb Eurodrive House Fax +27 11 494-3104 Service Cnr. Adcock Ingram and Aerodrome Roads dross@sew.co.za Aeroton Ext. 2 Johannesburg 2013 P.O.Box 90004 Bertsham 2013 Capetown SEW-EURODRIVE (PROPRIETARY) LIMITED Tel. +27 21 552-9820...
  • Seite 62 Dallas, Texas 75237 csdallas@seweurodrive.com Weitere Anschriften über Service-Stationen in den USA auf Anfrage. Venezuela Montagewerk Valencia SEW-EURODRIVE Venezuela S.A. Tel. +58 241 832-9804 Vertrieb Av. Norte Sur No. 3, Galpon 84-319 Fax +58 241 838-6275 Service Zona Industrial Municipal Norte sewventas@cantv.net...
