3.6.5 Drehmoment
Beim Anziehen aller elektrischen Anschlüsse ist es sehr wichtig, diese mit
dem richtigen Drehmoment anzuziehen. Ein zu hohes oder niedriges
Drehmoment ergibt einen schlechten elektrischen Anschluss. Stellen Sie
das richtige Drehmoment mit einem Drehmomentschlüssel sicher.
Gehäuse
D1, D2, D3 und D4
E1 und E2
F1, F2, F3 und F4
Tabelle 3.3: Anzugsmoment für Klemmen

3.6.6 Abgeschirmte Kabel

Der richtige Anschluss abgeschirmter Kabel ist wichtig, um hohe EMV-Immunität und niedrige Störstrahlungen sicherzustellen.
Der Anschluss kann über Kabelverschraubungen oder Kabelbügel erfolgen:
• EMV-Kabelverschraubungen: Allgemein erhältliche Kabelverschraubungen können verwendet werden, um optimalen EMV-Anschluss sicherzu-
stellen.
• EMV-Kabelbügel: Kabelbügel für einfachen Anschluss sind im Lieferumfang des Frequenzumrichters enthalten.
Klemme
Netz
Motor
Zwischenkreiskopplung
Bremse
Netz
Motor
Zwischenkreiskopplung
Bremse
Netz
Motor
Zwischenkreiskopplung
Bremse
Gener.
MG.33.U2.03 - VLT ® ist eine eingetragene Marke von Danfoss.

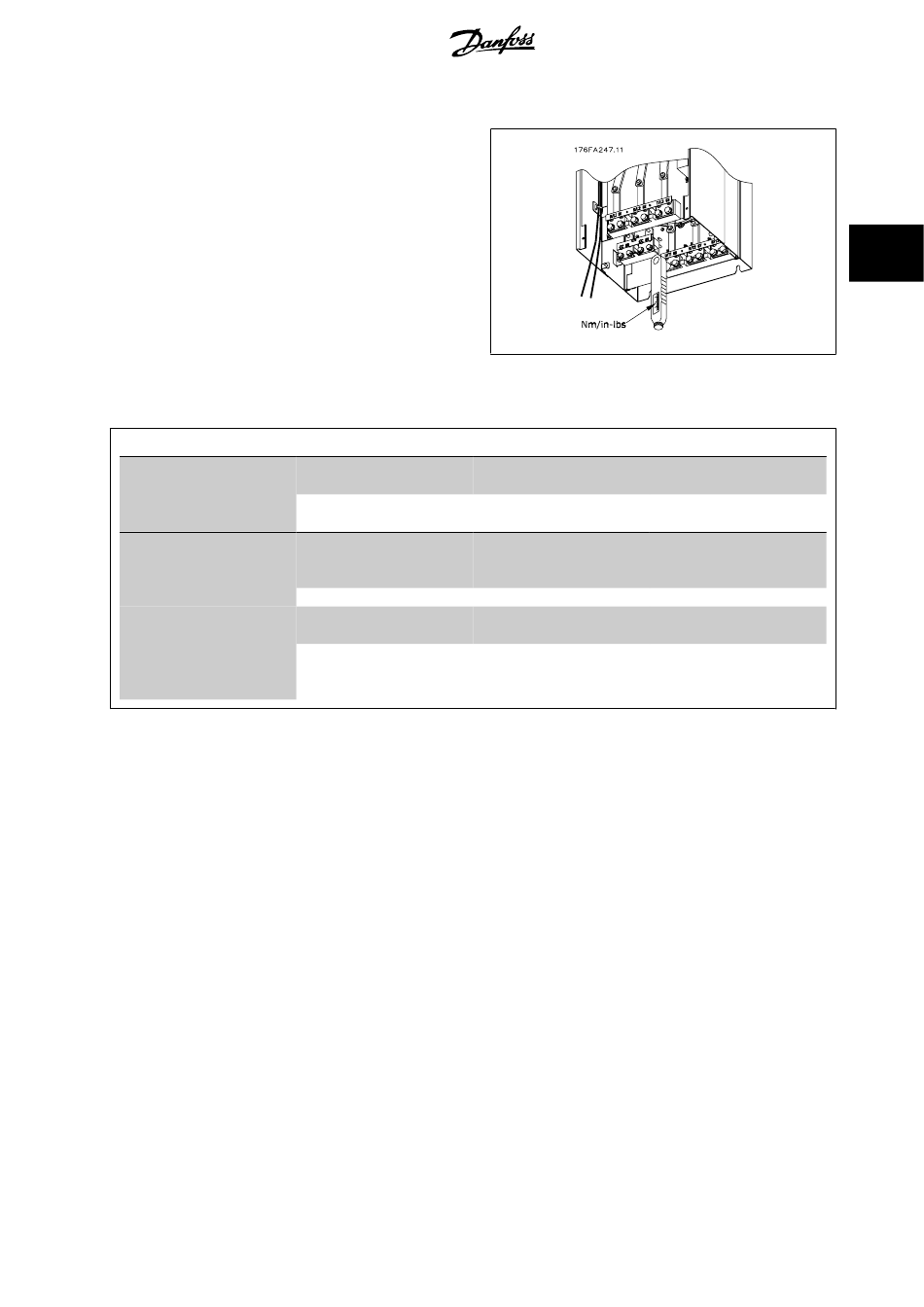

Abbildung 3.45: Ziehen Sie die Schrauben immer mit einem Drehmo-
mentschlüssel an.
Drehmoment
19 Nm
9,5 Nm
19 Nm
9,5 Nm
19 Nm
19 Nm
9,5 Nm
19 Nm
3 Installieren
Schraubengröße
M10
M8
M10
M8
M10
M10
M8
M10
3
