3 Installieren
3.6.5 Drehmoment
Beim Anziehen aller elektrischen Anschlüsse ist es sehr wichtig, diese
mit dem richtigen Drehmoment anzuziehen. Ein zu hohes oder niedri-
ges Drehmoment ergibt einen schlechten elektrischen Anschluss. Stel-
len Sie das richtige Drehmoment mit einem Drehmomentschlüssel si-
cher.
3
Baugröße
D1, D2, D3 und D4
E1 und E2
F1, F2, F3 und F4
Tabelle 3.3: Anzugsmoment für Klemmen

3.6.6 Abgeschirmte Kabel

Der richtige Anschluss abgeschirmter Kabel ist wichtig, um hohe EMV-Immunität und niedrige Störstrahlungen sicherzustellen.
Der Anschluss kann über Kabelverschraubungen oder Kabelbügel erfolgen:
• EMV-Kabelverschraubungen: Allgemein erhältliche Kabelverschraubungen können verwendet werden, um optimalen EMV-Anschluss sicherzu-
stellen.
• EMV-Kabelbügel: Kabelbügel für einfachen Anschluss sind im Lieferumfang des Frequenzumrichters enthalten.
76
Klemme
Netz
Motor
Zwischenkreiskopplung
Bremse
Netz
Motor
Zwischenkreiskopplung
Bremse
Netz
Motor
Zwischenkreiskopplung
Bremse
Gener.
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT AQUA Hochleistungsanwendungen Pro-

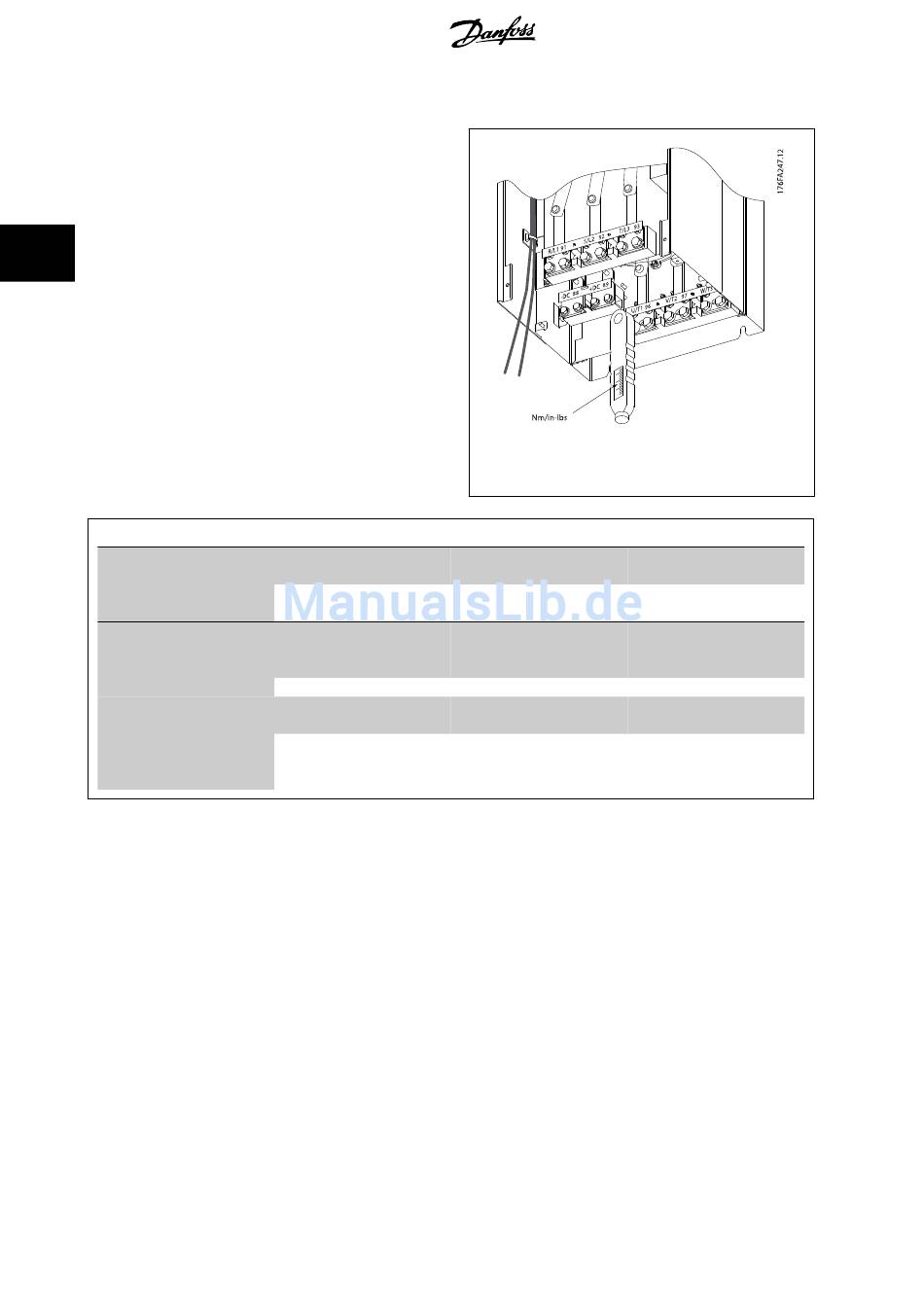

Abbildung 3.49: Ziehen Sie die Schrauben immer mit ei-
nem Drehmomentschlüssel an.
Drehmoment
19 Nm
9,5 Nm
19 Nm
9,5 Nm
19 Nm
19 Nm
9,5 Nm
19 Nm
dukthandbuch
Schraubengröße
M10
M8
M10
M8
M10
M10
M8
M10
