Systemintegration
3 3
1 Rückwand

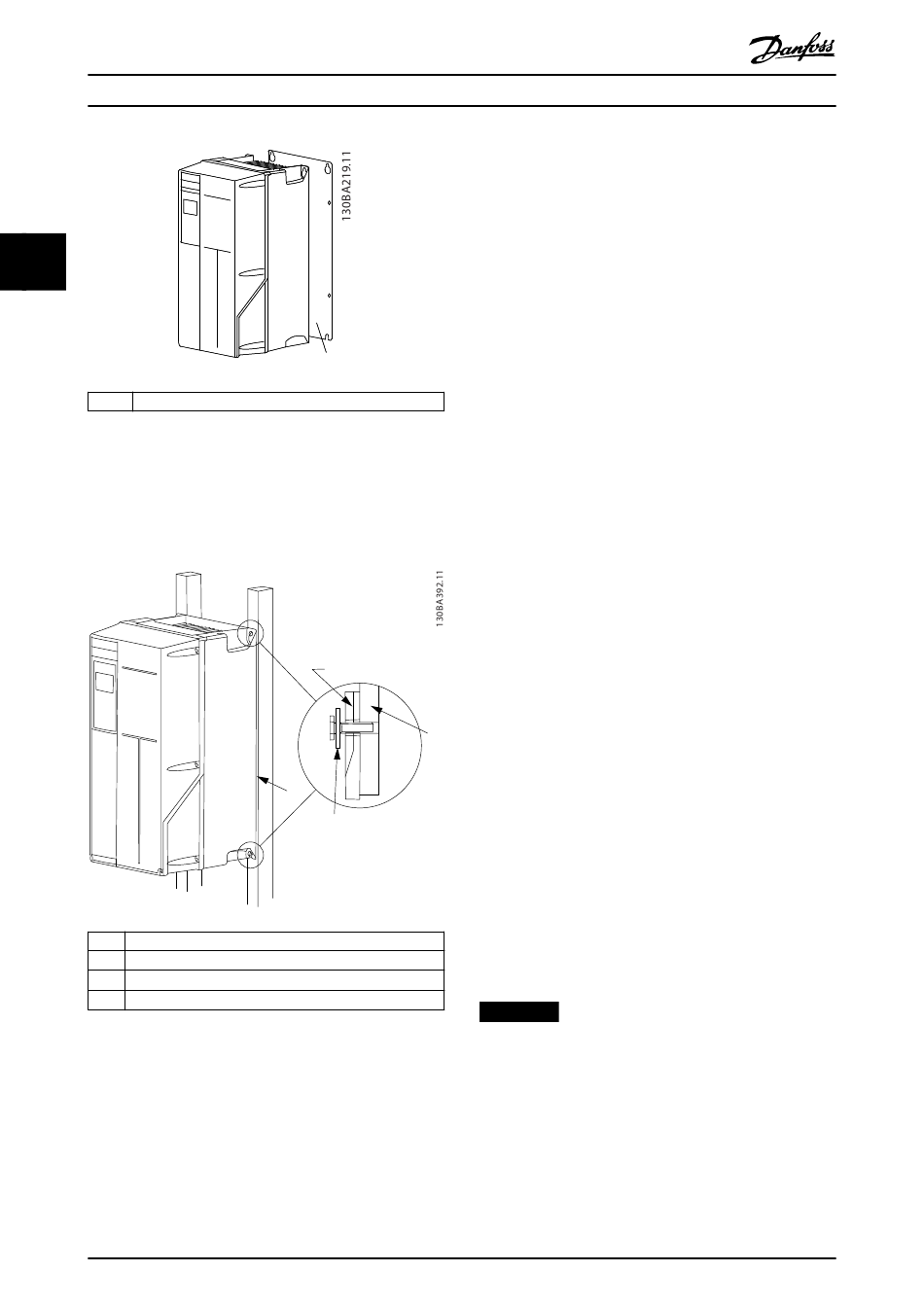

Abbildung 3.29 Montage mit Rückwand
Bei Frequenzumrichtern mit Schutzart IP66 müssen Sie
zum Schutz der Epoxidbeschichtung eine Unterlegscheibe
aus Faserstoff oder Nylon verwenden.
1 Rückwand
2 Frequenzumrichter mit IP66-Gehäuse
3 Rückwand
4 Unterlegscheibe aus Faserstoff
Abbildung 3.30 Installation mit Rückwand für die Schutzart
IP66

3.7.3 Zugriff

Um vor der Montage den Zugriff auf die Kabel besser
planen zu können, beachten Sie die Zeichnungen in
Kapitel 8.1 Netzanschlusszeichnungen und
Kapitel 8.2 Motoranschlusszeichnungen.
66
®
VLT Refrigeration Drive FC 103
1
2
3
1
4
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
3.8 Optionen und Zubehör
Optionen
Die Bestellnummern finden Sie in Kapitel 6 Typencode und
Auswahl.
Netzabschirmung
•
®
Die Lexan -Abschirmung wird vor die Leistungs-
klemme und die Netzanschlussplatte montiert,
um bei geöffneter Gehäuseklappe vor unbeab-
sichtigten Berührungen zu schützen.
EMV-Filter
•
Frequenzumrichter sind standardmäßig mit EMV-
Filtern der Klasse A2 ausgestattet. Wenn
weiterführende EMV-Schutzmaßnahmen
erforderlich sind, verwenden Sie die optionalen
EMV-Filter der Klasse A1, die für eine
Unterdrückung von Funkstörungen und elektro-
magnetischer Strahlung gemäß EN 55011 sorgen.
Fehlerstromschutzschalter
Arbeitet nach dem Summenstromprinzip, um die
Erdschlussströme in geerdeten und hochohmig geerdeten
Systemen (TN- und TT-Systeme in der IEC-Terminologie) zu
überwachen. Es gibt einen Vorwarn- (50 % des
Hauptalarm-Sollwertes) und einen Hauptalarm-Sollwert.
Jedem Sollwert ist ein einpoliges Alarmrelais zum externen
Gebrauch zugeordnet, der einen externen Aufsteck-
Stromwandler erfordert (vom Kunden bereitgestellt und
installiert).
•
Diese sind in den Kreis „Safe Torque Off" des
Frequenzumrichters integriert.
•
IEC 60755 Gerät vom Typ B überwacht gepulste
DC und reine DC-Erdschlussströme
•
LED-Balkenanzeige des Erdschlussstrompegels
von 10–100 % des Sollwerts.
•
Fehlerspeicher.
•
TEST/RESET-Taste.
Isolationswiderstandsüberwachung (IRM)
Überwacht den Isolationswiderstand zwischen den Phasen-
leitern und der Masse in nicht geerdeten Systemen (IT-
Systeme in der IEC-Terminologie). Für das Isolationsniveau
stehen ein ohmscher Vorwarn- und ein Hauptalarm-
Sollwert zur Verfügung. Jedem Sollwert ist ein einpoliges
Alarmrelais zum externen Gebrauch zugeordnet.
HINWEIS
Sie können an jedes nicht geerdete System (IT-Netz) nur
eine Isolationswiderstandsüberwachung anschließen.
•
Diese sind in den Kreis „Safe Torque Off" des
Frequenzumrichters integriert.
•
LCD-Display des Isolationswiderstands
•
Fehlerspeicher.
•
INFO-, TEST- und RESET-Tasten.
